35
Информация, необходимая для ознакомления перед началом монтажа
Проверка трубопровода хладагента на герметичность
Процедура тестирования системы с хладагентом R32 на герметичность является стандартной. Следует иметь в виду, что течеискатели для R22 и

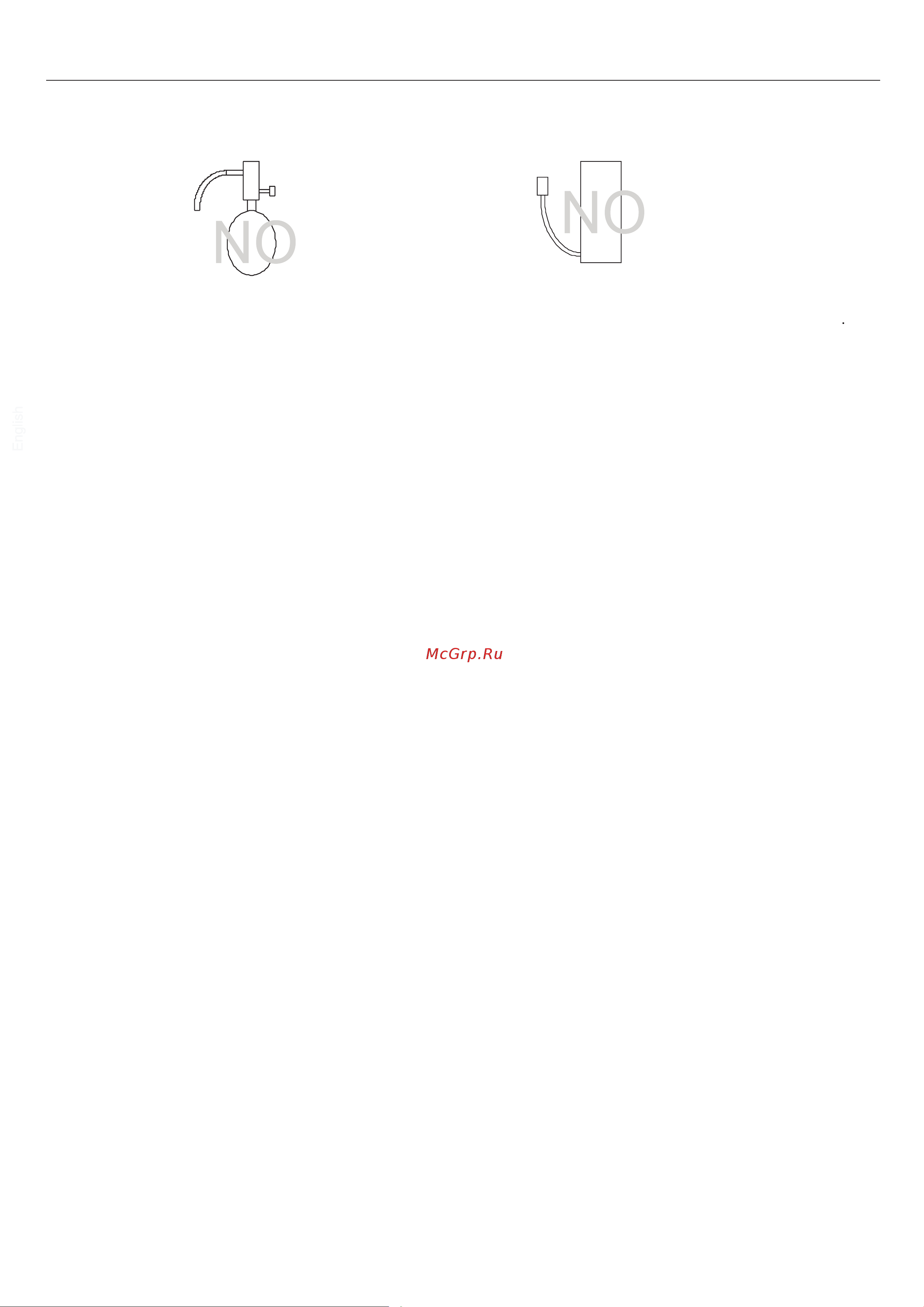

R410А не подходят для обнаружения утечек хладагента R32.
Течеискатель R22 и R407
Галоидная лампа
При проверке трубопровода на герметичность необходимо выполнить следующее:
1. Для опрессовки холодильного контура используйте сжатый азот. Доведите давление азота в контуре до требуемого проектного значения, а затем
проверьте герметичность системы, принимая во внимание колебания температуры окружающей среды.
2. При выявлении утечек с помощью опрессовки хладагентом, убедитесь, что используется R32.
3. Хладагент R32 необходимо заправлять только в жидкой фазе.
Предупреждения:
1. Нельзя использовать для опрессовки контура хладагента кислород, т.к. это может привести к взрыву.
2. Использование для заправки газообразного R32 может привести к изменению состава хладагента.
Вакуумирование
1. Вакуумный насос с обратным клапаном
Вакуумный насос с обратным клапаном необходим для предотвращения перетекания масла насоса в холодильный контур при отключении питания
насоса (аварийной остановке). Допустима установка обратного клапана на уже используемом насосе.
2. Вакуумный насос стандартной производительности
Следует использовать насос, способный после 5 минут работы обеспечить падение давления 65Па. Насос необходимо поддерживать в исправном
состоянии: проводить регулярное сервисное обслуживание, в том числе смазывать маслом требуемого типа. Если насос неисправен, степень вакууми-
рования может быть недостаточной.
3. Требования к точности вакуумметра
Используйте вакуумметр, который может измерять глубину вакуума на уровне 650Па. Применять для этой цели обычную манометрическую станцию
нельзя, т.к. с ее помощью невозможно измерить давление разрежения.
4. Время вакуумирования
Вакуумируйте контур в течение одного часа после достижения разрежения 650Па. После окончания вакуумирования с использованием вакуумного
насоса оставьте систему под вакуумом в течение часа, а затем проверьте, не повышается ли давление, т.е. не теряется ли вакуум.
5. Действия при остановке вакуумного насоса
Для предотвращения обратного оттока масла из насоса в контур хладагента откройте предохранительный клапан насоса или ослабьте заправочный
шланг для подсасывания воздуха перед отключением насоса. Такие же действия следует выполнить при использовании вакуумного насоса с обратным
клапаном.
Заправка хладагента
Хладагент R32 необходимо заправлять только в жидкой фазе.
Причина:
Хладагент R32 является рабочим веществом ГФУ с температурой кипения -52
о
С. В общем, принцип обращения с ним практический такой же, как и с
R410A. Заправлять хладагент из баллона необходимо со стороны жидкой фазы, поскольку в противном случае возможно изменение его состава в
заправочном баллоне.
Примечание:
●Если используется баллон с сифоном, то при заправке жидкого R32 баллон переворачивать не нужно. Перед заправкой проверьте тип баллона.
Действия при обнаружении утечек хладагента
При обнаружении утечек в гидравлическом контуре необходимо выполнить дозаправку системы. Заправлять хладагент нужно со стороны жидкостной
магистрали.
Сравнение хладагентов R22 и R32
●Принцип обращения с хладагентом R32 практически такой же, как и с однокомопнентным R22. Однако, если R32 заправляется в газовой фазе, его состав
в заправочном баллоне может несколько измениться.
-
●При утечках хладагента контур можно дозаправлять жидким R32.
