![Haier HSU-18HTM303/R3(DB) [4/44] Управления](/img/pdf.png)

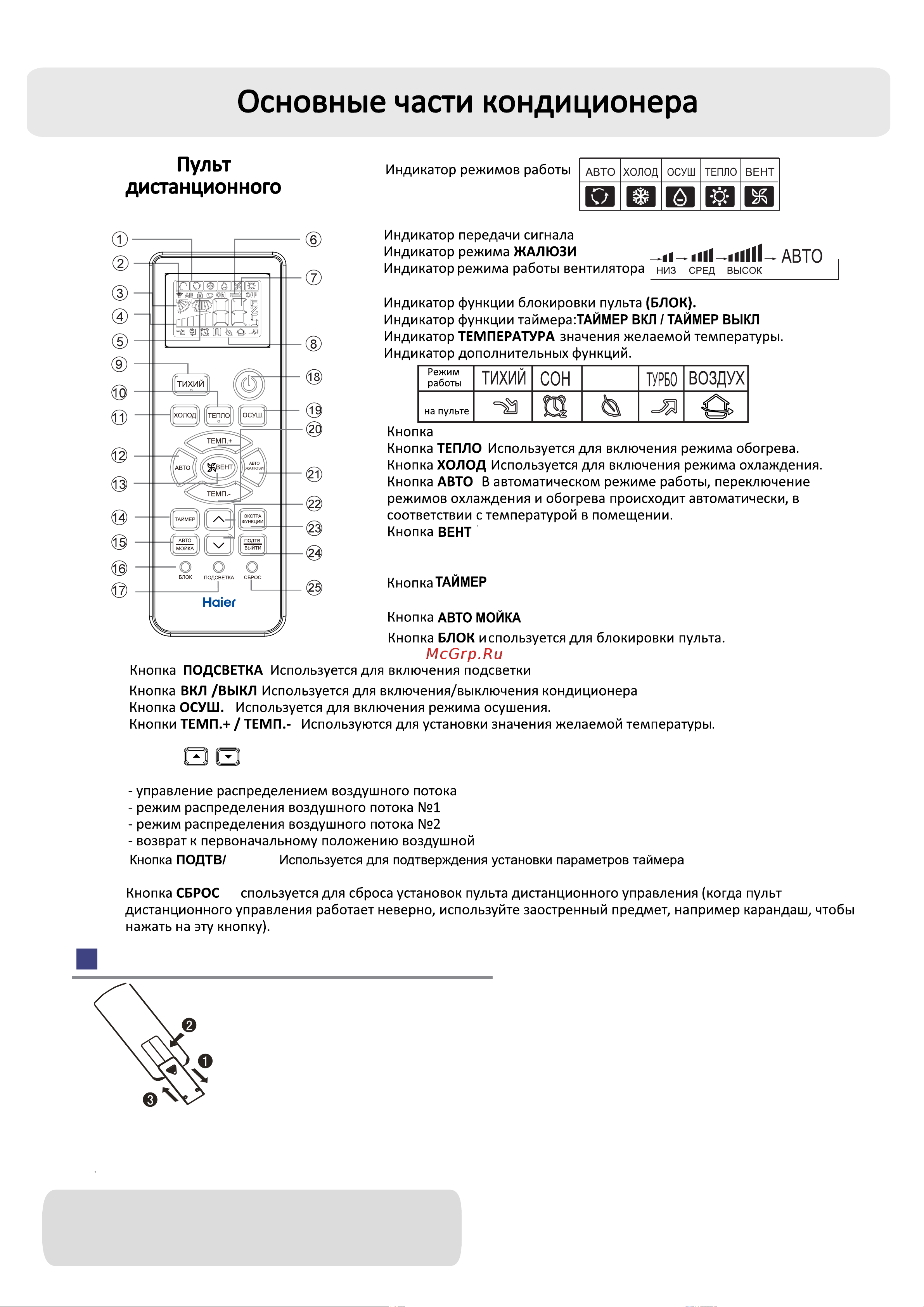

Haier HSU-18HTM303/R3(DB) [4/44] Управления
![Haier HSU-18HTM303/R3(DB) [4/44] Управления](/views2/1860716/page4/bg4.png)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
Целью этой функции является очистка испарителя.
Используется для включения бесшумного режима.
Используется для выбора одной из трех скоростей
вентилятора: низкая (НИЗК); средняя (СРЕД); высокая (ВЫСОК),а также для
выбора автоматического режима работы вентилятора (АВТО).
Используется для установки времени.
включения/выключения по таймера.
Кнопка АВТО ЖАЛЮЗИ Используется для изменения направления воздушного потока.
индикации на панели внутреннего блока
Кнопки
1
2
3
4
Снимите крышку секции батареек,
потянув ее в направлении стрелки,
как показано на рисунке.
4
управления
ЗДОРОВЬЕ
ТИХИЙ
Установка батареек питания
Вставьте батарейки (2 шт. - тип
R-03, пальчиковые).
При установке соблюдайте полярность " + "/"-".
Закройте крышкой секцию батареек питания.
Примечание: если предполагается, что пультом управления долгое время
пользоваться не будут, рекомендуется вынуть из него батарейки питания.
Если после выемки батареек на дисплее будет присутствовать какое-то
изображение, нажмите кнопку Reset.
Рекомендации при использовании пульта ДУ:
● Расстояние между передатчиком пульта и приемником ИК-сигнала
внутреннего блока не должно превышать 7 м. Кроме того, между
ними не должно быть никаких препятствий.
● Во избежание искажения сигнала при использовании пульта рядом с
устройствами, способными вызывать электромагнитные помехи,
например, мобильными телефонами, осветительными приборами с
электронным управлением и др., расстояние между пультом и
приемником ИК-сигнала должно быть уменьшено.
● Нечеткое изображение или полностью заполненный дислей
свидетельствует о разрядке батареек питания и необходимости их
замены.
● При возникновении сбоя в работе пульта ДУ выньте батарейки, и
через несколько минут вставьте их опять.
И
заслонки.
Используются для установки времени включения/выключения таймера.
Кнопка ЭКСТРА ФУНКЦИИ используется для включения дополнительных функций.
ВЫЙТИ
или других дополнительных режимов.
