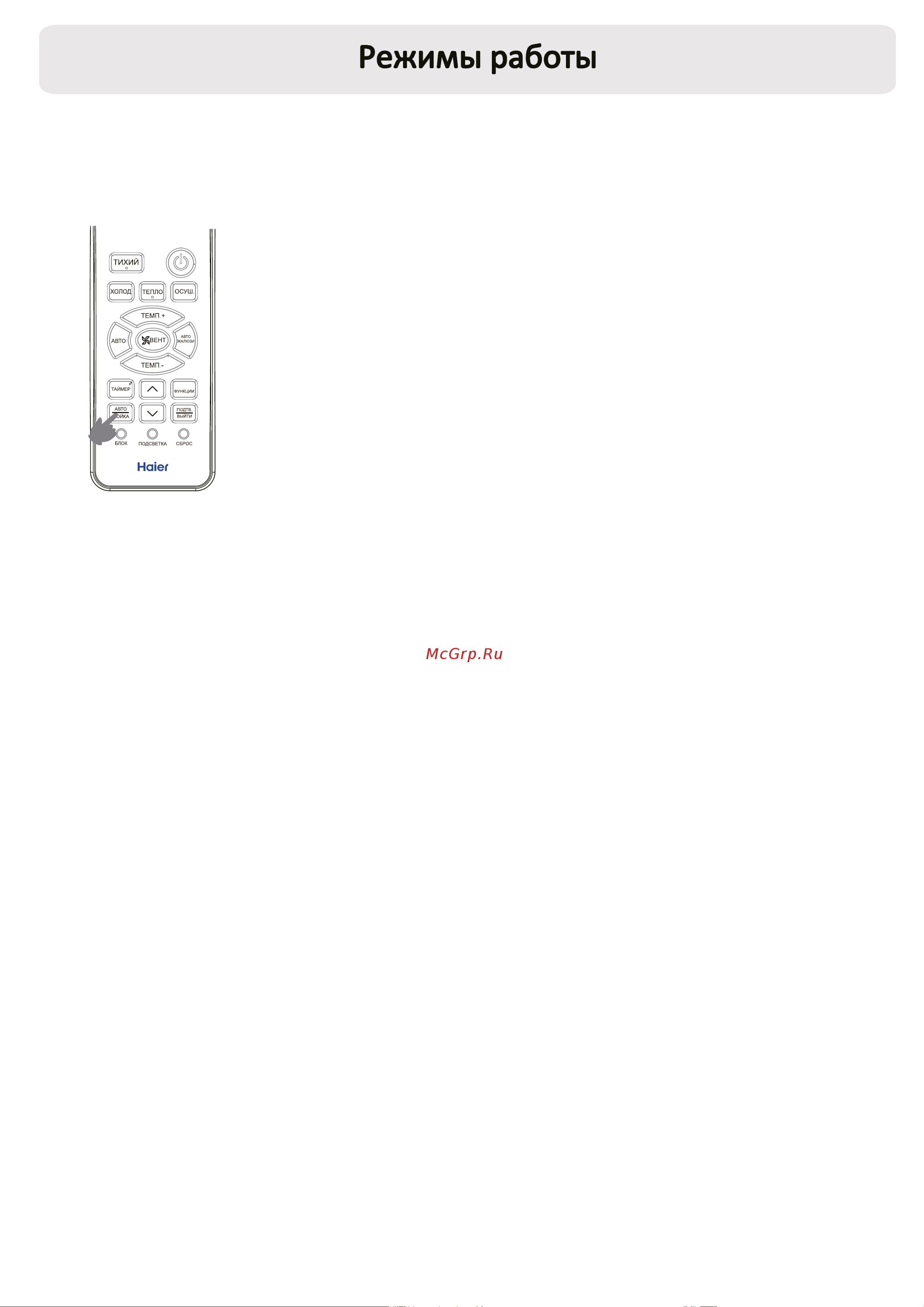

Haier HSU-18HTM303/R3(DB) [8/44] Функция самоочистки авто мойка
![Haier HSU-18HTM303/R3(DB) [8/44] Функция самоочистки авто мойка](/views2/1860716/page8/bg8.png)
1. Описание функции: Целью данной функции является очистка испарителя
2. Вход и выход: нажмите кнопку самоочистки «Авто мойка», чтобы активировать
и автоматически выйдет из режима самоочистки, блок вернется в исходный режим;
Повторное нажатие кнопки самоочистки не выключает эту функцию. Для выхода из
режима нажмите кнопку выключения питания или переключитесь в другие режимы.
3. Примечания:
уменьшится или прекратится, выходящий воздух может быть очень холодным.
②При самоочистке происходят колебания температур, и корпус блока подвергается
тепловому расширению и сжатию с характерным звуком, это нормальное
физическое явление.
③Длительность индикации значка “CL” на пульте ДУ и панели блока может
отличаться.
④Самые лучшие условия для чистки теплообменника: температура в помещении
⑤Если воздух слишком сухой (влажность <20%), то из-за отсутствия влаги не
происходит обмерзания; если влажность воздуха слишком высокая
(влажность> 70%), большое количество конденсата смывает лед водой, и
обмерзания также не происходит .
функцию; на передней панели блока и пульте управления появится значок «CL»,
действие продолжится в течение 20-30 минут, внутренний блок дважды просигналит
①При включении функции самоочистки, поток воздуха из внутреннего блока
15 °C ~ 27 °C, влажность 35% ~ 60%; внешняя температура 30 °C ~ 40 °C
(режим охлажд.), внешняя температура <10 °C (режим обогрева).
Функция самоочистки - "Авто мойка"
8
