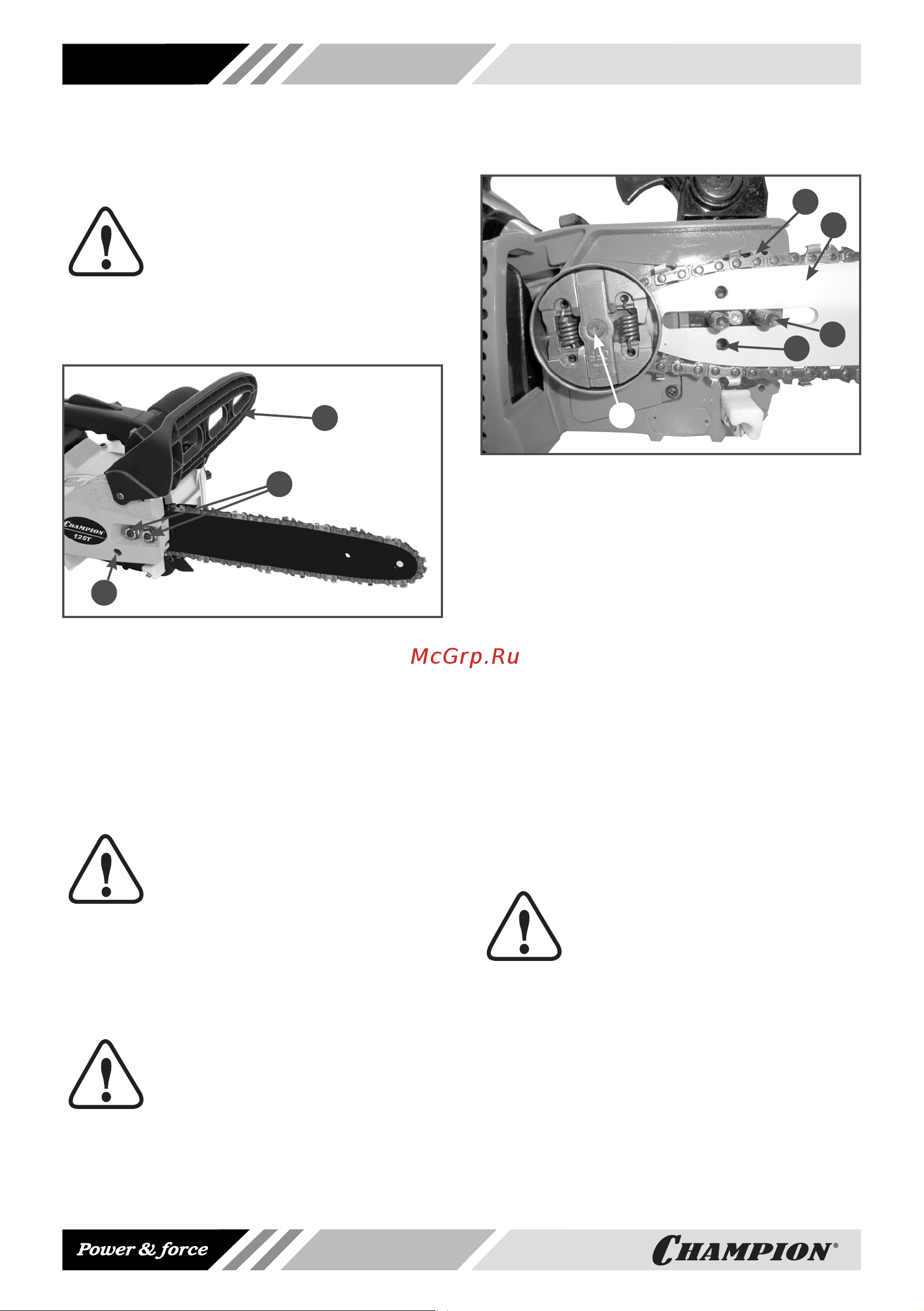

![Champion 125T-10 [10/32] Сборка](/img/pdf.png)
Champion 125T-10 [10/32] Сборка
10
ВНИМАНИЕ!
Для работы используйте
шины и цепи, рекомендован-
ные заводом-изготовителем
для данной модели бензопилы. Все ра-
боты по установке и регулировке цепи
выполняйте в защитных перчатках.
1
2
3
1. Перед установкой шины и цепи убе-
дитесь в том, тормоз цепи находится
в расторможенном положении. Для
этого рукоятку тормоза (3) Рис. 2 по-
тяните на себя до щелчка.
2. Открутите гайки крепления крышки
шины (2) и снимите крышку шины.
ПРИМЕЧАНИЕ!
Для снятия крышки шины с
пилы может потребоваться
небольшое усилие.
3. Прокручивая шестерню (1) против
часовой стрелки, установите палец
натяжения цепи в крайнее левое по-
ложение.
ВНИМАНИЕ!
Перед установкой шины уда-
лите пластиковую прокладку
со шпильки шины (если пред-
усмотрено конструкцией). Прокладка
предназначена только для транспорти-
ровки бензопилы.
1
2
3
4
5
4. Установите направляющую шину(1)
на шпильки(2) так, как показано на
Рис. 3 и сдвиньте ее в сторону муфты
сцепления(5) для облегчения уста-
новки пильной цепи.
5. Установите пильную цепь на направ-
ляющую шину так, как показано на
Рис. 3. При установке цепи следите
за тем, чтобы режущая кромка зуба
(3) была расположена вперед по
ходу движения цепи, т.е. по часовой
стрелке.
6. Установите на место крышку шины.
Придерживая шину за передний ко-
нец, потяните ее вверх и закрутите
гайку крепления крышки, не затягивая
ключом.
ВНИМАНИЕ!
При установке крышки следи-
те за тем, чтобы палец натя-
жения цепи совпал с отверсти-
ем (4) в направляющей шине (Рис. 3).
7. Протяните рукой цепь вдоль по шине.
Правильно установленная цепь долж-
на свободно передвигаться по шине.
8. Отрегулируйте натяжение цепи (см.
раздел «Регулировка натяжения
цепи).
9. Затяните гайку крепления шины
ключом.
