Champion 125T-10 [11/32] Регулировка натяжения цепи

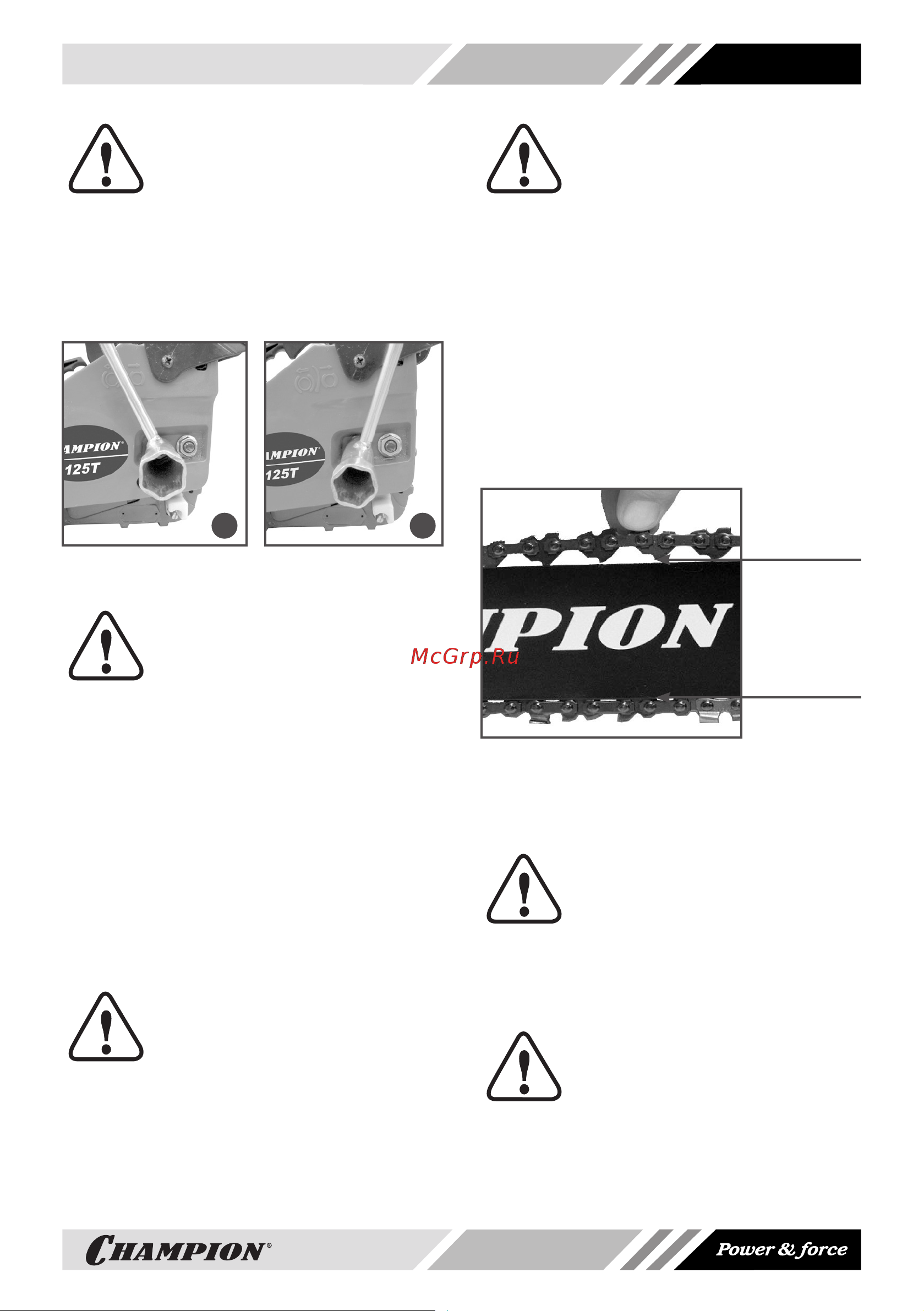

![Champion 125T-10 [11/32] Регулировка натяжения цепи](/views2/1216267/page11/bgb.png)
11
ВНИМАНИЕ!
При затяжке гайки крепления
крышки шины ключом не сле-
дует прилагать чрезмерное
усилие. Достаточно закрутить гайку
до касания крышки шины (крышка шины
при этом должна плотно прилегать к
корпусу пилы) не прилагая усилий (Рис.
4А). Затем поверните ключ примерно
на 1/8 оборота (Рис. 4В).
A B
ВНИМАНИЕ!
Затяжка гайки крепления
шины с чрезмерным усилием
приведет к повреждению резь-
бы шпильки или вытягиванию ее из по-
садочного места в картере двигателя.
Данная неисправность не подлежит ре-
монту по гарантии.
От правильного натяжения цепи зависит
эффективность пиления, а также срок
службы ведущей звездочки, пильной
цепи и направляющей шины. Натяжение
цепи должно проверяться перед началом
работы, а также при каждой заправке то-
пливом.
ОСТОРОЖНО!
Все работы по установке и
регулировке цепи выполняйте
в защитных перчатках.
ВНИМАНИЕ!
Перед началом регулировки
натяжения цепи ослабьте
гайку крепления крышки шины
(при установке шины и цепи гайку не за-
тягивайте). Регулировка с затянутой
гайкой приведет к повреждению меха-
низма натяжения цепи и не подлежит
ремонту по гарантии.
1. Удерживая шину за передний конец,
приподнимите ее вверх.
2. Вращайте шестерню натяжения цепи
до тех пор, пока цепь не будет плотно
прилегать к нижней части шины. На
середине шины цепь вытягивается из
паза на высоту звена (Рис. 5).
Вытягивается
из паза
на высоту
звена
Цепь
плотно
прилегает
3. После натяжения цепи, придерживая
шину за передний конец, затяните
гайку крепления крышки шины.
ПРИМЕЧАНИЕ!
После начала работы, при-
мерно через 5 распилов, цепь
необходимо подтянуть, так
как при нагреве цепи произойдет ее
удлинение. Новая цепь должна подтяги-
ваться чаще, чем цепь, находящаяся в
работе длительное время.
ВНИМАНИЕ!
После окончания работы цепь
необходимо ослабить для
того, чтобы снять статиче-
скую нагрузку с шины и шпилек крепле-
ния шины, так как при охлаждении цепь
укорачивается.
