Champion 125T-10 [23/32] Обслуживание топливного фильтра
![Champion 125T-10 [23/32] Обслуживание топливного фильтра](/views2/1216267/page23/bg17.png)
23
Все работы по обслуживанию пилы, кро-
ме пунктов, перечисленных в этой ин-
струкции по техническому обслуживанию
и эксплуатации, должны выполняться в
авторизированном сервисном центре.
Сроки проведения технического обслу-
живания относятся только к нормальным
условиям эксплуатации. При экстремаль-
ных условиях эксплуатации (сильная за-
пыленность, пиление сухой древесины и
т.п.) или более длительной ежедневной
работе, указанные интервалы следует
сократить. Виды выполняемых работ и
сроки обслуживания указаны в таблице
2.
ОСТОРОЖНО!
Все работы по техническому
обслуживанию выполняются
в защитных перчатках на хо-
лодном двигателе.

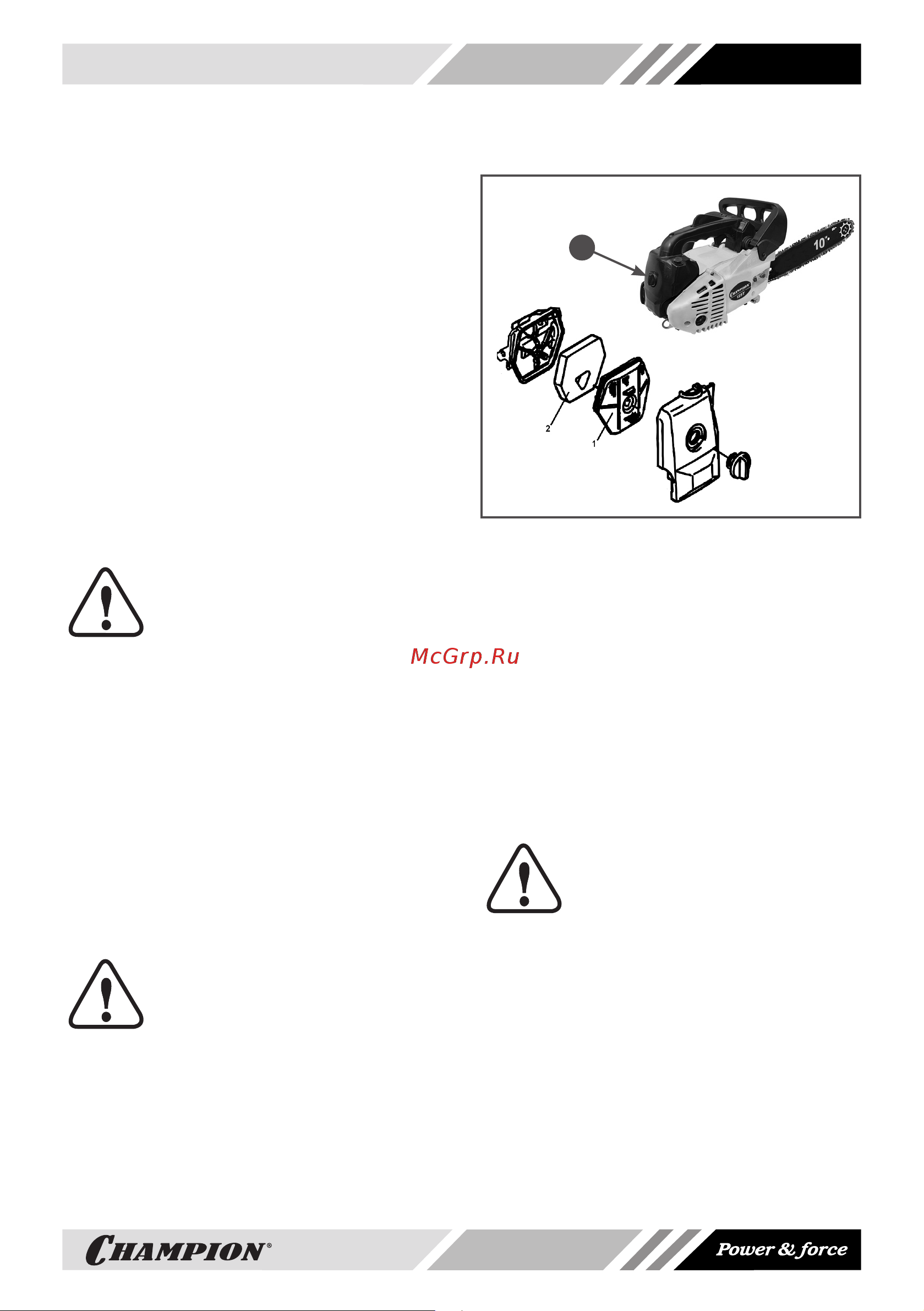

Загрязнение воздушного фильтра может
препятствовать поступлению воздуха на
образование топливной смеси. Для пре-
дотвращения неисправностей двигателя
надо осуществлять регулярное обслужи-
вание воздушного фильтра (Рис.18). При
работе в условиях повышенной запылен-
ности необходимо чаще обслуживать
воздушный фильтр.
ВНИМАНИЕ!
Никогда не работайте пилой
без воздушного фильтра, с
грязным или поврежденным
воздушным фильтром. Пыль и грязь
будут попадать в двигатель, что при-
ведет к его поломке. Выход из строя
карбюратора или двигателя при рабо-
те без фильтра, с грязным или повреж-
денным воздушным фильтром не подле-
жит ремонту по гарантии.
A
1. Открутите гайку (А) и снимите крышку
воздушного фильтра.
2. Снимите воздушные фильтры (1,2) с
корпуса и проверьте на наличие по-
вреждений.
3. Очистите капроновый фильтр(1) мяг-
кой щеткой. Поролоновый фильтр (2)
промойте чистой, теплой мыльной
водой и просушите. Смочите пороло-
новый фильтр чистым моторным мас-
лом. Лишнее масло отожмите.
ВНИМАНИЕ!
Сильно загрязненный или по-
врежденный фильтр необхо-
димо заменить.
4. Установите фильтры (1,2) на место.
Установите крышку воздушного фильтра.
Работа с грязным или поврежденным
топливным фильтром приводит к засоре-
нию деталей топливной системы, потере
мощности двигателя. Попадание грязи
в карбюратор приводит к выходу его из
строя.
