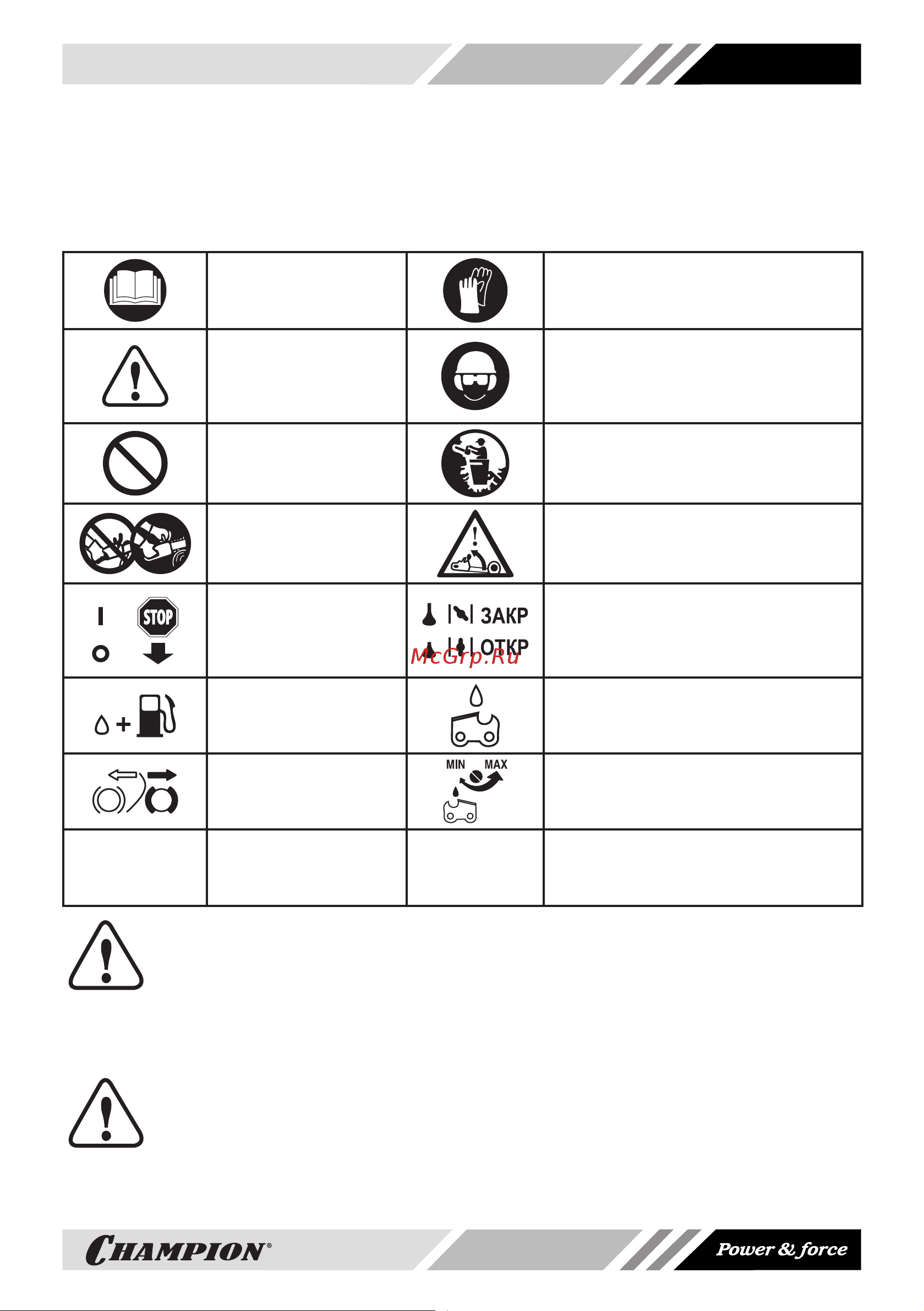

3. СиМВоЛЫ ПредоСТережениЯ,
УПраВЛениЯ и инФорМаЦии
Для облегчения обслуживания, символы предостережения, управления и информации
размещены на бензопиле в виде наклеек либо нанесены рельефно на корпусе.
Прочтите инструкцию
по эксплуатации перед
началом работы
Для защиты рук при работе с цепной пи-
лой используйте нескользящие перчатки
Предупреждение!
Опасность!
При работе пилой надевайте защитные
очки, заглушки для ушей (беруши) или
наушники, надевайте защитную каску,
если есть опасность падения предметов и
ушиба головы
Запрещается
К работе допускаются люди, прошедшие
подготовку
Работа одной рукой
опасна
Внимание! Опасность отскока.
Выключатель зажигания
Положение «I» —
включено
Положение «О» —
выключено
Рычаг воздушной заслонки
Нижнее положение — опущена
(режим запуска разогретого двигателя)
Верхнее положение — вытянута
(режим запуска холодного двигателя)
Бак топливный
(на топливном баке)
Бак масляный
(на масляном баке)
Тормоз цепи
(на корпусе)
Винт регулировки подачи масла
(на днище корпуса)
T
Винт регулировки холо-
стых оборотов
(на корпусе)
H
L
Винт регулировки качества топлива
(на корпусе)
«H» — на максимальных оборотах
«L» — на холостых оборотах
ПРЕДУПРЕЖДЕНИЕ!
Бензопила является инструментом для пиления древесины с высокой ско-
ростью вращения пильной цепи. Во время работы должны быть пред-
приняты специальные меры предосторожности для того, чтобы снизить
вероятность возникновения несчастных случаев. Беспечность или неправильное
использование бензопилы может стать причиной серьезных травм. Прочтите эту
инструкцию перед использованием и неукоснительно соблюдайте.
ВНИМАНИЕ!
Бензопила предназначена для нечастого использования в домашнем или
приусадебном хозяйстве в таких общих областях применения, как расчис-
тка зарослей кустарника, обрезка ветвей, распиливание дров и т. д. Бен-
зопила не предназначена для профессионального либо интенсивного использования
в течение длительного времени.
