www.timberk.com • электрический накопительный водонагреватель
10
3. Установите ручкой терморегулятора желаемую тем-
пературу нагрева воды, поворачивая ее по часовой
или против часовой стрелке, должна загореться ин-
дикаторная лампочка «HEATING» (рис. 8). Когда вода
нагреется до установленной температуры, индикатор-
ная лампочка «HEATING» погаснет, когда температура
воды понизится, подогрев включится автоматически и
восстановит нужную температуру воды.
4. При установке ручки терморегулятора в положе-
ние «MIN», задается минимальная температура воды
+30 °С (±5 °С), при установке ручки терморегулятора в
положение «MAX», задается максимальная температу-
ра воды +70 °С (±5 °С).
5. На панели управления есть символ «COMFORT» – это
обозначение оптимальной температуры нагрева. Уста-
новив ручку терморегулятора в позицию «COMFORT»,
вы выбираете наиболее эффективный режим расхода
электроэнергии.
ВНИМАНИЕ!
Во время нагревания может начать капать вода из
отверстия предохранительного клапана. ИЗБЕЖАТЬ
ПОДТЕКАНИЯ ВОДЫ НЕВОЗМОЖНО И НЕЛЬЗЯ
ПРЕПЯТСТВОВАТЬ ЭТОМУ, ТАК КАК БЛОКИРОВКА
КЛАПАНА МОЖЕТ ПРИВЕСТИ К РАЗРЫВУ БАКА.
6. Для отключения водонагревателя установите ручку
терморегулятора в положение « » и выньте вилку се-
тевого шнура из розетки, при этом подсветка в ручке
терморегулятора погаснет.
9. ОБСЛУЖИВАНИЕ

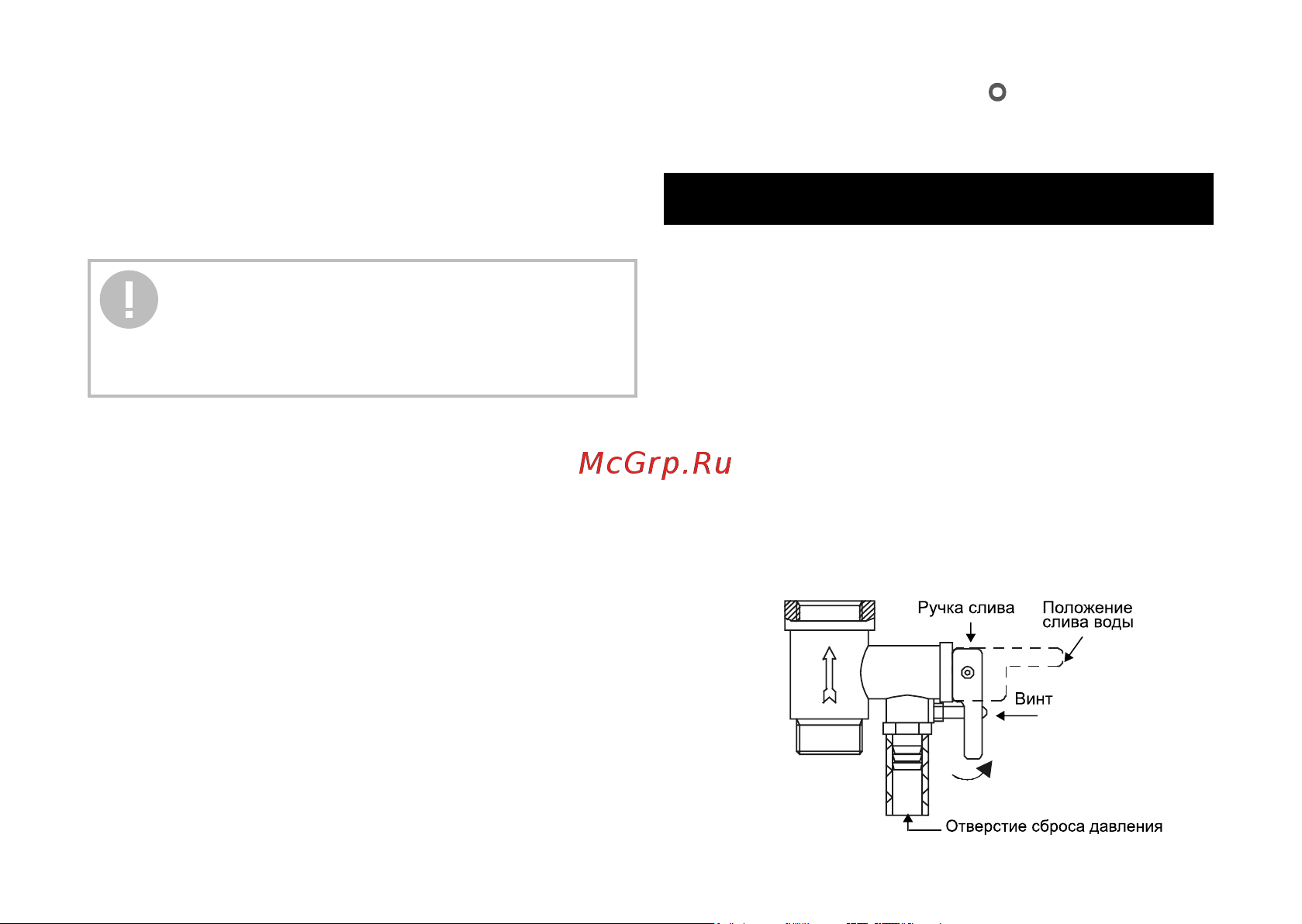

Рис. 9
1. Проверяйте электрические вилку и розетку как мож-
но чаще. Должен быть обеспечен надёжный электриче-
ский контакт, а также правильное заземление. Вилка и
розетка не должны чрезмерно нагреваться.
2. Если водонагреватель не используется продолжи-
тельное время, особенно в регионах с низкой темпе-
ратурой воздуха (ниже 0 °С), для предотвращения по-
вреждения водонагревателя (по причине замерзания
воды во внутреннем резервуаре), воду из нагревателя
следует слить, для этого:
- отключить водонагреватель от сети;
- перекрыть воду вместе подведения воды отсечным
краном;
- открыть кран разбора горячей воды и выпустить
оставшуюся в системе воду.
Когда из крана горячей воды свободно вытекает вода,
это означает, что водонагреватель полностью заполнил-
ся водой и кран выхода горячей воды можно закрыть.
Предупреждение: Во время обычной работы кран по-
дачи холодной воды должен быть открыт.
2. Вставьте электрическую вилку в розетку, при этом
должна загореться подсветка ручки терморегулятора.
