www.timberk.com • электрический накопительный водонагреватель
6

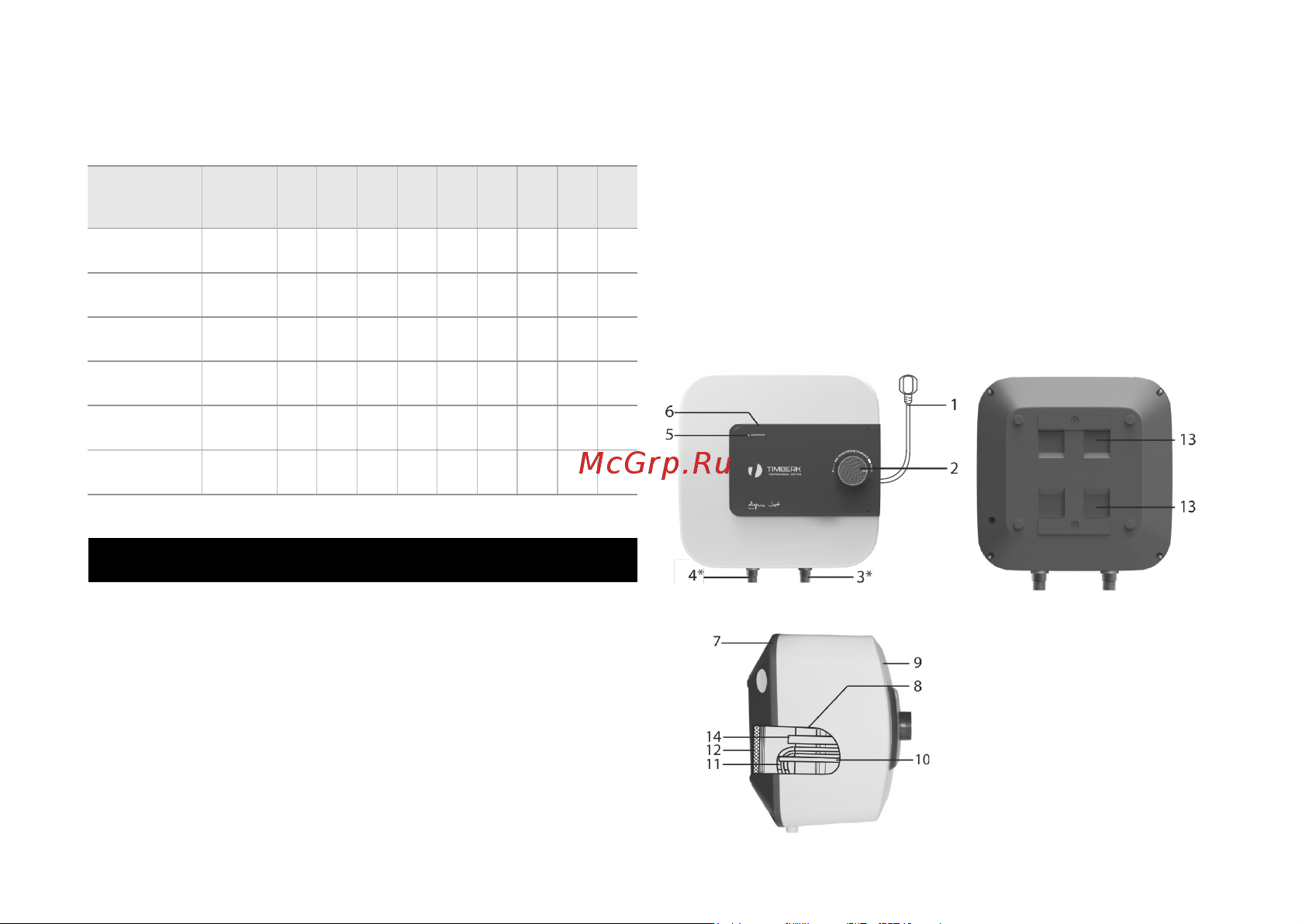

1. Сетевой шнур
2. Ручка терморегулятора
3. Входной патрубок*
4. Выходной патрубок*
5. Индикаторная лампочка «HEATING»
6. Накладка лицевой панели
7. Задняя панель
На примере серии SWH SE1 VO
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Размерные характеристики водонагревателя (в милли-
метрах) согласно рис. 1, 2, 3 приведены в таблице 2.
Таблица 2
8. Внутренний резервуар
9. Лицевая панель
10. Трубка термостата
11. Нагревательный элемент
12. Теплоизоляция
13. Паз для подвеса водонагревателя
14. Магниевый анод
* Для моделей SWH SE1 10 VU, SWH SE1 15 VU и SWH SE1 30 VU
требуется верхнее подключение входа и выхода воды и патрубки
распологаются в верхней части водонагревателя.
Рис. 4 Рис. 5
Рис. 6
Артикул
Объем, л A B C D E F G I K
SWH SE1 10 VU
10 100 70 170 82 66 335 335 18 263
SWH SE1 10 VO
10 100 70 170 82 66 335 335 18 263
SWH SE1 15 VU
15 100 95 170 92 66 355 355 18 313
SWH SE1 15 VO
15 100 95 170 92 66 355 355 18 313
SWH SE1 30 VU
30 100 120 170 132 66 435 435 18 358
SWH SE1 30 VO
30 100 120 170 132 66 435 435 18 358
