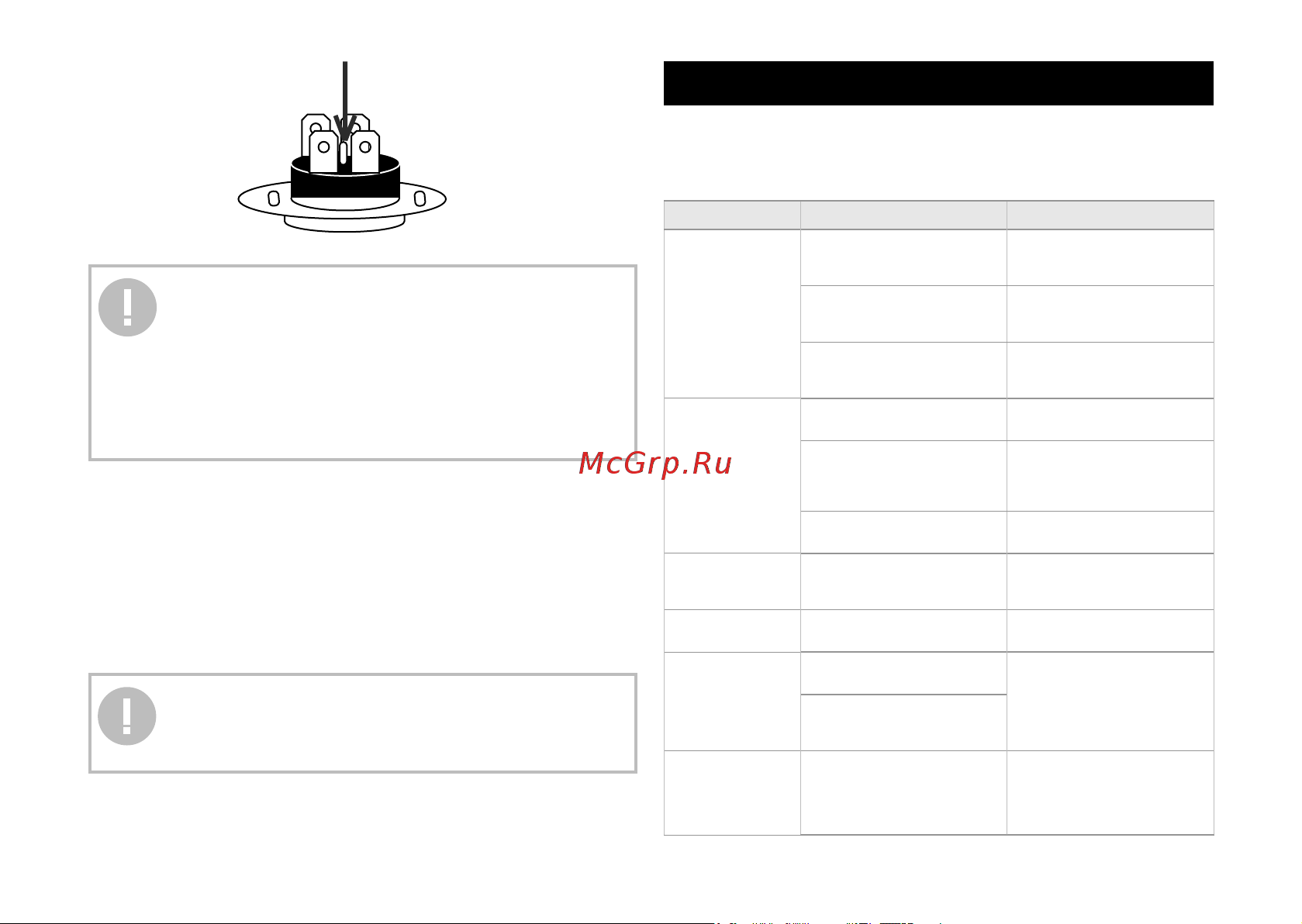

www.timberk.com • электрический накопительный водонагреватель
12
6. Помните о контрольных проверках исправности дей-
ствия предохранительного клапана каждые 14 дней –
способ проверки:
-перевести ручку слива в верхнее положение до ощу-
щения перехода резьбы и тогда из отверстия клапана
должна потечь вода. После проверки вытекания воды
верните ручку в предыдущее положение.
7. Наружные поверхности нагревателя по мере необхо-
димости протирать влажной тряпочкой с мылом.
ВНИМАНИЕ!
Если данные действия не дали положительного ре-
зультата или отключение термовыключателя про-
исходит неоднократно, в течение короткого про-
межутка времени, то следует отключить питание
водонагревателя, перекрыть подачу воды в водона-
греватель и обратиться в Авторизованный Сервис-
ный Центр TIMBERK в Вашем регионе для получения
консультации или ремонта изделия.
ВНИМАНИЕ!
Если вода не потечет, то клапан испорчен. В этом
случае нельзя пользоваться водонагревателем и
рекомендуется вызвать сервисного мастера.
Рис. 10
10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Возможные неисправности и методы их устранения
приведены в таблице 4.
Таблица 4
Проблема Возможные причины Способ устранения
Индикатор
подключения к
электросети на
панели управле-
ния не горит, вода
не греется
1. Повреждение устройства
регулирования температуры.
1. Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
2. Сработало или не было
включено устройство огра-
ничения температуры.
см. п. 9. «Обслуживание»,
п. п. 5.
3. Повреждение устройства
органичения температуры.
3. Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
Из крана выхода
горячей воды не
течет вода
1. Отключена подача воды. 1. Подождать восстаносле-
ния подачи воды.
2. Слишком низкое давле-
ние воды.
2. Включить водона-
греватель снова, когда
восстановится нормальное
давление воды.
3. Закрыт кран подачи
холодной воды.
3. Открыть кран подачи
холодной воды.
Температура
воды слишком
высокая
Повреждение системы кон-
троля температуры воды.
Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
Протечка воды Нарушено уплотнение в
месте подключения труб.
Заменить уплотнение
соединения.
Вода течет из
корпуса прибора
1. Разрушение внутреннего
бака (коррозия).
Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
2. Нарушено уплотнение в
месте присоединения нагре-
вательного элемента.
Вода течёт из но-
сика предохрани-
тельного клапана,
даже когда прибор
не нагревает воду
Давление воды в водопрово-
дной магистрали превышает
или близко к 0,7 МПа.
Смонтировать перед
водонагревателем редуктор
давления и уменьшить
давление воды в водопрово-
дной магистрали.
