www.timberk.com • электрический накопительный водонагреватель
5
Технические характеристики
Таблица 1
Размерные характеристики
Наименование Ед. изм.
SWH SE1 10 VO
SWH SE1 10 VU
SWH SE1 15 VO
SWH SE1 15 VU
SWH SE1 30 VO
SWH SE1 30 VU
Параметры электропитания В/Гц 220~/50 220~/50 220~/50
Номинальная сила тока A
9,1 9,1 9,1
Номинальная потребляемая
мощность
Вт
2000 2000 2000
Объем л
10 15 30
Номинальное давление МПа
0,75 0,75 0,75
Класс электрозащиты –
I I I
Степень защиты –
IPX4 IPX4 IPX4
Время нарева при Δ 30 °C мин.
10 15 29
Размеры прибора мм
335х335х285 355х355х335 435х435х380
Вес кг
7 8 11,9
Фактическое годовое потре-
бление электроэнергии
кВт•ч
219 251,85 354,05
Постоянные суточные потери
кВт•ч /
сут
0,65 0,7 1

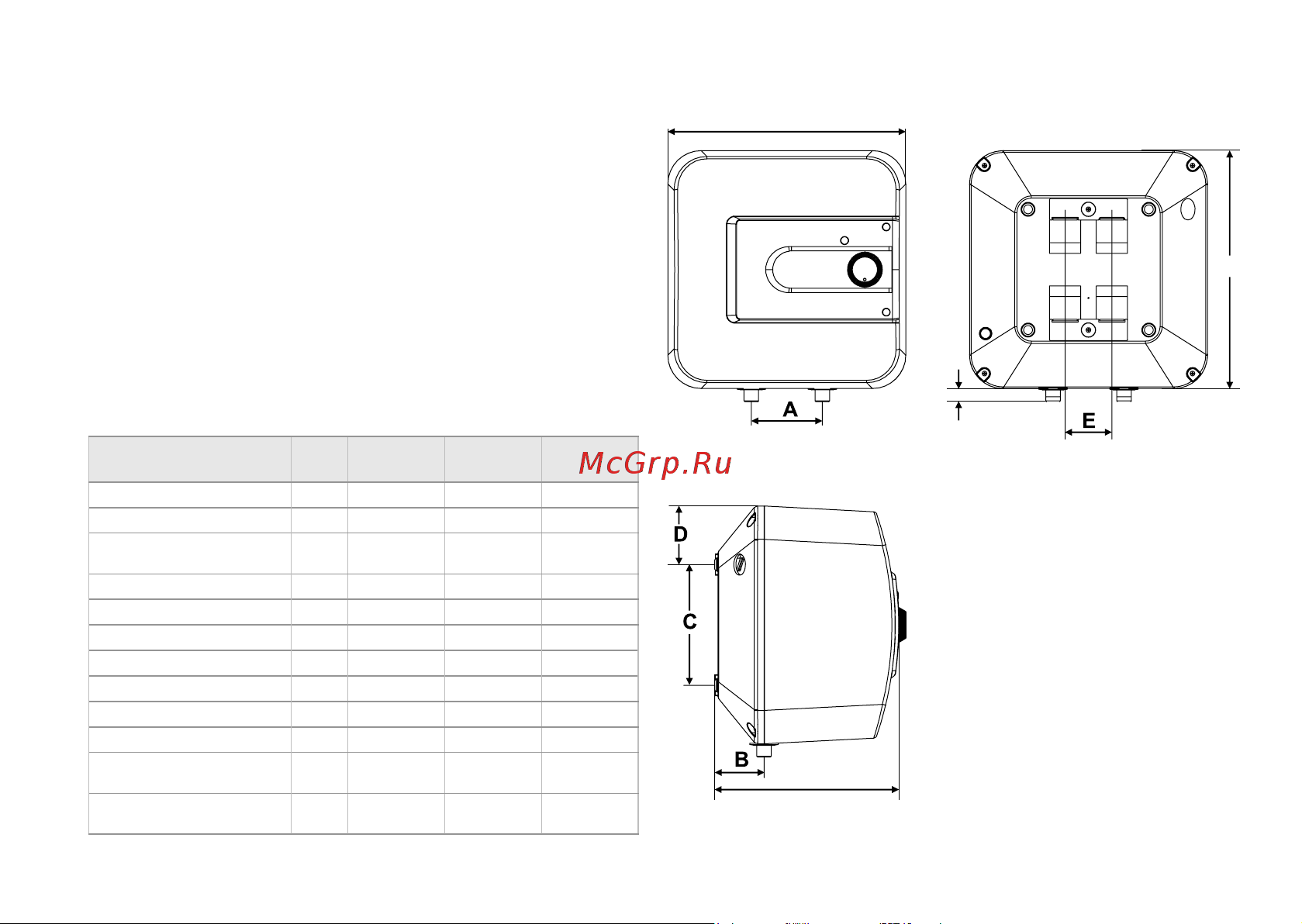

Рис. 1 Рис. 2
Рис. 3
F
K
G
I
4. Трубки нагревательного элемента спроектированны
с учетом большой тепловой нагрузки: безопасные и на-
дежные с увеличенным сроком службы.
5. Водонагреватель оснащен анодным стержнем для за-
щиты от коррозии внутреннего резервуара и уменьше-
ния образования накипи на нагревательном элементе.
6. Внутренняя утолщенная пенополиуретановая тепло-
изоляция позволяет эффективно сохранять температу-
ру нагретой воды и сводить к минимуму теплопотери,
снижая энергопотребление водонагревателя.
7. Водонагреватель имеет простое устройство и удо-
бен в эксплуатации.
