13
№
ошибки
Индикатор неисправности
Описание
30 40 50 60 70 80
1
• • О О О О
Сбой в работе платы управ-
ления
•Проверьтеотсутствиепотен-
циаланакорпусекотла;
•Проверьтекачествозазем-
ления. На корпусе котла не
должнобытьпотенциала;
•Заменитеплату.
2
• О • О О О
Сбой в работе платы управ-
ления
•Проверьтеотсутствиепотен-
циаланакорпусекотла;
•Проверьтекачествозазем-
ления. На корпусе котла не
должнобытьпотенциала;
•Заменитеплату.
3
О О О О О •
Перегрев котла (более
102
0
С)
(Биметаллический датчик по
перегреву
срабатывает при температуре
102 °С и блокирует работу
котла);
•Неисправныилинекорректно
работает датчик по перегреву
котла;
•Воздухвсистемеотопления;
•Недостаточнаяциркуляция
теплоносителя в системе ото-
пления.
4*
О О О О • О
Нагрев котла более 89°С
(Информация считывается с
датчикатемпературыОВ);
•Воздухвсистемеотопления;
•Недостаточнаяциркуляция
теплоносителя в системе ото-
пления.
5
О О О О • •
Нет сигнала о наличии пла-
мени (нет розжига)
• Газнепоступаетнагорелку;
•Неисправенилинекорректно
работают электроды розжига и
ионизации;
•Неисправнаплатауправления.
6*
О О О • О •
Функция антизамерзания (1)
Температура в системе упала
ниже 7
0
С (включается насос).
7*
О О О • • О
Функция антизамерзания (2)
Температура в системе отопле-
ния упала ниже 4
0
С. Включа-
ется горелка. Как только тем-
пература достигнет 25
0
С котел
вернется в обычный режим
работы.

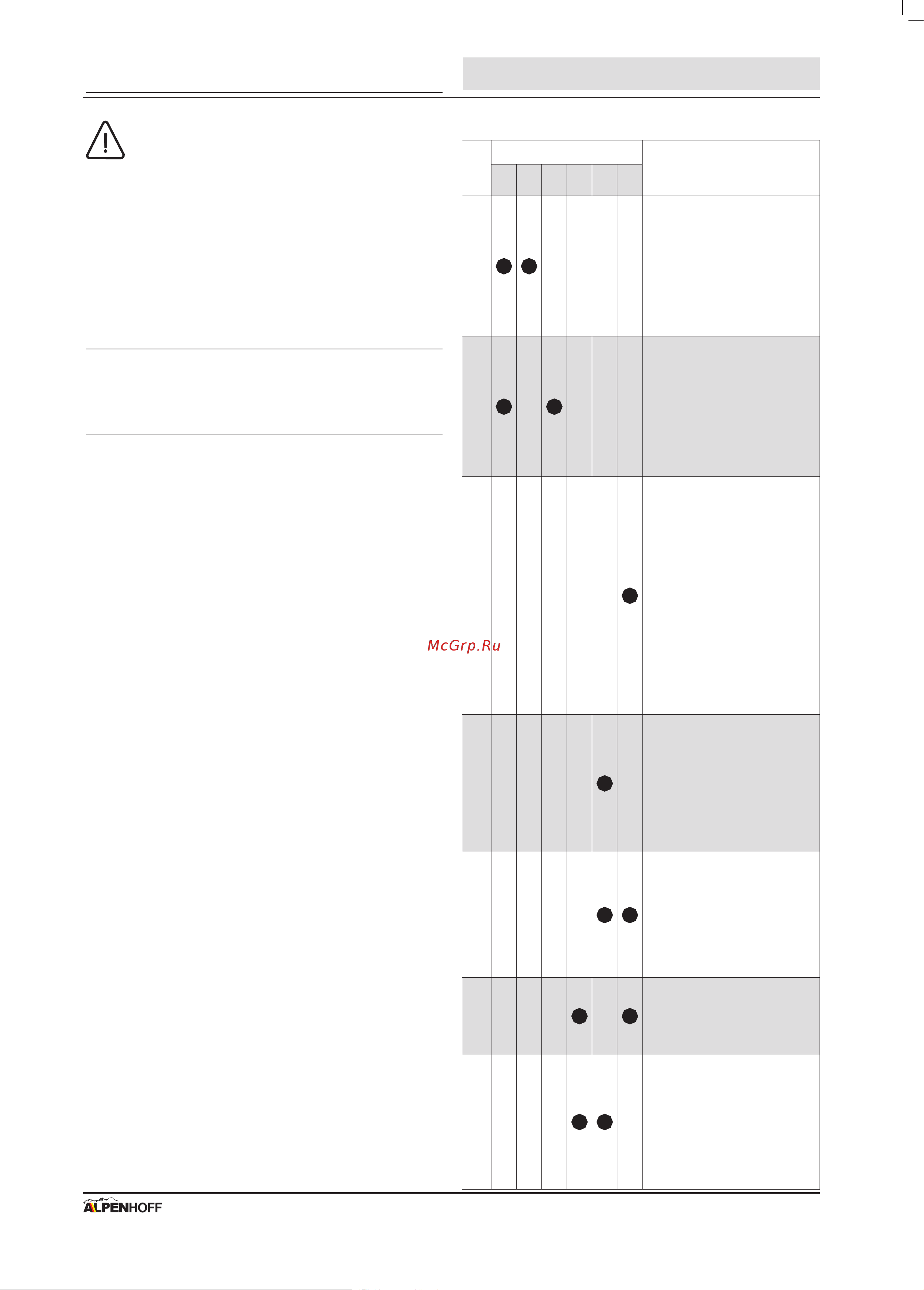

Табл. 7. Расшифровка кодов ошибок
Пользователям и людям, не имеющим необхо-
димых разрешений и документов для работы с
газовым оборудованием, категорически запре-
щаются любые манипуляции с котлом, связан-
ные с его настройкой по давлению газа (регули-
ровкой по мощности), переналадкой на другой
вид (тип) газа и с его техническим обслужива-
нием. В случае нарушения данного запрета,
гарантийные обязательства, кото-
рые производитель (дилер) должен
соблюдать во время гарантийного срока экс-
плуатации котла, будут прекращены, а гаран-
тия на котел утрачена.
6.1 Коды ошибок, неисправности
и способы их устранения
В котле установлена система самодиагностики, в случае воз-
никновения неисправности начинает мигать световая ин-
дикация (поз. 8 - рис. 1). Часть ошибок вызывает выклю-
чение котла. В этом случае пользователь должен вручную
перезагрузить котел. Для
этого нажмите на кнопку «Сброс» (поз. 6
- рис. 1) и держите ее нажатой в течении 5 секунд.
Другие ошибки вы-
зывают временное отключение котла с автоматическим включением
после того, как величина, вызвавшая ошибку, вернется в допустимые
пределы.
Если ошибка не может быть устранена самостоятельно, обратитесь
к квалифицированному специалисту.
