7

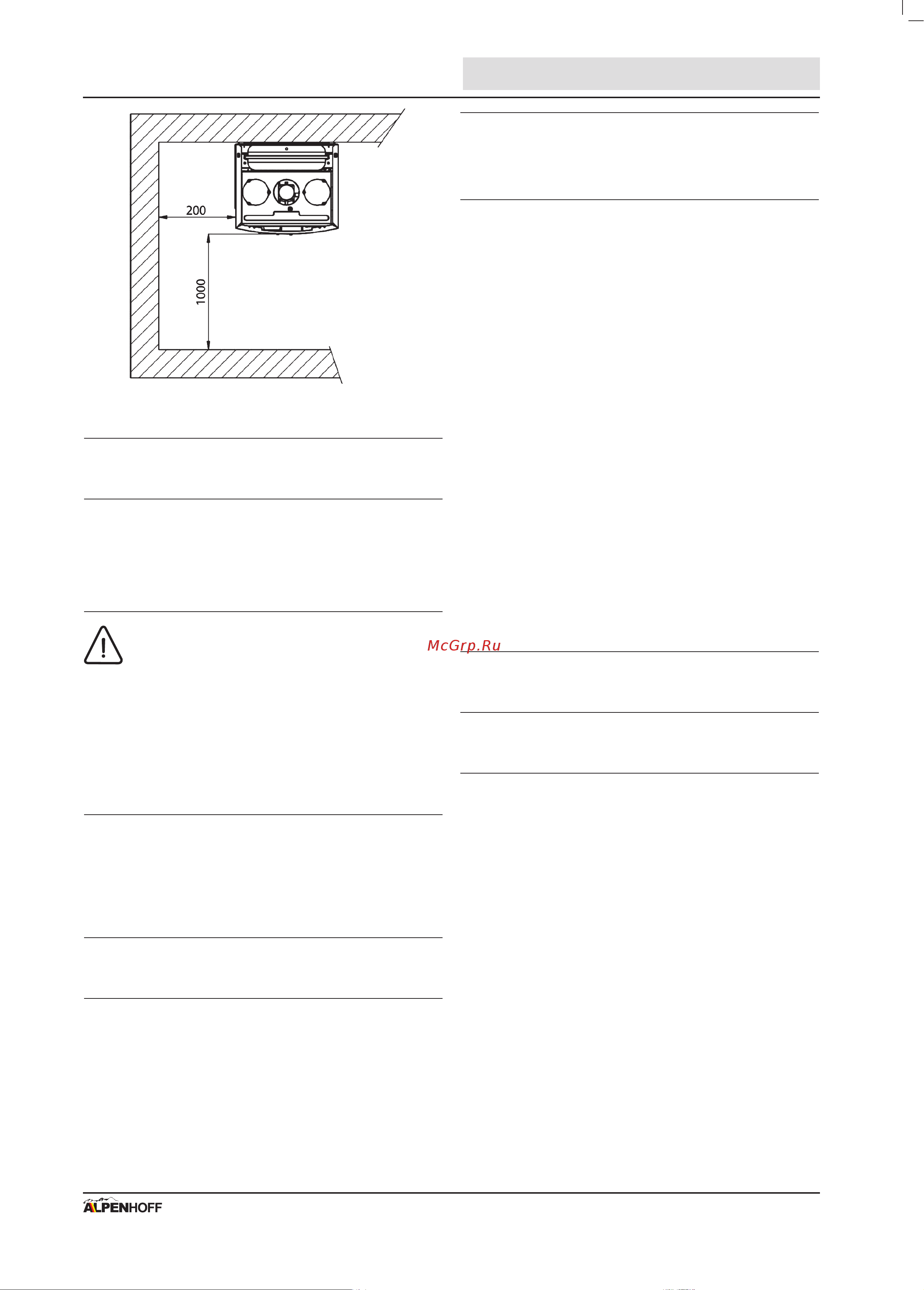

Рис. 8. Установка котла.
3.4 Гидравлические подключения
Для обеспечения правильного и надежного функционирования
котла система отопления (далее СО) должна быть оснащена всеми
необходимыми элементами. Между котлом и СО рекомендуется
установить отсечные клапаны, которые позволили бы в случае не-
обходимости изолировать котел от системы отопления.
Сливное отверстие предохранительного клапа-
на должно быть соединено с воронкой или со
сливной трубой, во избежание попадания воды
на пол в случае повышения давления в отопи-
тельном контуре. В противном случае изгото-
витель котла не несет никакой ответственно-
сти за попадание воды на пол помещения при
срабатывании предохранительного клапана.
Категорически запрещается использовать тру-
бы СО для заземления.
Перед установкой тщательно промойте все трубы СО для удаления
остаточных загрязняющих веществ и/или механических примесей,
которые могут помешать правильной работе котла.
Выполните подключения к соответствующим штуцерам согласно
чертежу на рис. 25. и символам, приведенным на самом агрегате.
3.5 Характеристики воды в системе
В случае, если жесткость воды, которая будет использоваться в
качестве теплоносителя в СО превышает 2,5 мг-экв/л, она должна
быть надлежащим образом подготовлена, чтобы предотвратить
образование в котле накипи и отложений. Подготовка ОВ необходи-
ма в случае частой подпитки СО.
3.6 Система защиты от замерзания,
антифризы
Котел оборудован системой защиты от замерзания. Эта функция не-
активна, если котел выключен, либо отключен от системы электро-
питания и/или газовой магистрали. Если температура в системе
отопления опустится ниже 7 °С, включится циркуляционный насос
и на индикаторе неисправностей панели управления высветится
ошибка 6 (см. табл. 7), при достижении температуры теплоносителя
10 °С насос отключится. Если температура в системе отопления и/
или ГВС опустится ниже 4 °С, на индикаторе неисправностей панели
управления высветится ошибка 7 (см. табл. 7), котел включится на
минимальной мощности пока температура теплоносителя не до-
стигнет 25 °С. Далее, трехходовой клапан переключится в режим
ГВС с целью предотвращения замерзания пластинчатого теплооб-
менника. Когда температура в системе ГВС достигнет 35 °С - котел
выключится.
Использование антифризов в качестве теплоносителя разрешается
только в случае необходимости и исключительно, если их изготови-
тель дает гарантию, подтверждающую, что его продукция отвечает
данному виду использования и не причинит вреда теплообменнику
котла и другим комплектующим и/или материалам, использован-
ным в конструкции котла и СО. Запрещается использовать жидко-
сти-антифризы, добавки и ингибиторы, специально не предназна-
ченные для применения в тепловых установках и несовместимые с
материалами, используемыми в конструкции котла и СО.
3.7 Электрические соединения
Предупреждения
Электрическая безопасность котла обеспечивается толь-
ко при правильном его заземлении, выполненной в соот-
ветствии с действующими нормами техники безопасности.
Эффективность контура заземления и его соответствие нормам
должны быть проверены квалифицированным специалистом. Из-
готовитель не несет никакой ответственности за ущерб, который
возник по причине отсутствия заземления котла.
Внутренние электрические соединения в котле уже выполнены, он
снабжен также сетевым шнуром питания с электровилкой. Под-
ключение к электрической сети должно быть выполнено через от-
дельную розетку. На участке между электрической розеткой котла
и источником электрического питания должен быть установлен за-
щитный автомат с током срабатывания 6 А. При выполнении элек-
трических соединений очень важно соблюсти полярность (ФАЗА:
коричневыйпровод,НЕЙТРАЛЬ:синийпровод,ЗЕМЛЯ:желто-зеле-
ный провод).
Пользователю запрещается самостоятельно производить замену
кабеля питания. В случае повреждения кабеля выключите аппарат
и обратитесь к квалифицированным специалистам для его замены.
