15
6.2 Настройка котла по давлению газа
• Отключитеэлектропитаниекотла.
• Открутитедвавинтавнижнейчастикорпусакотлаиснимите
переднюю крышку, затем открутите два винта, которые расположе-
ны на углах панели управления и поверните ее на петлях, для полу-
чения доступа к газовому клапану.
• Подключитегазовыйманометркштуцерузамерадавления
газа «6» на выходе из газового клапана (см. рис. 18).
• Снимитезащитныйколпачок«1».
• Возобновитеэлектропитаниекотла.
2
1
4
5
3 6

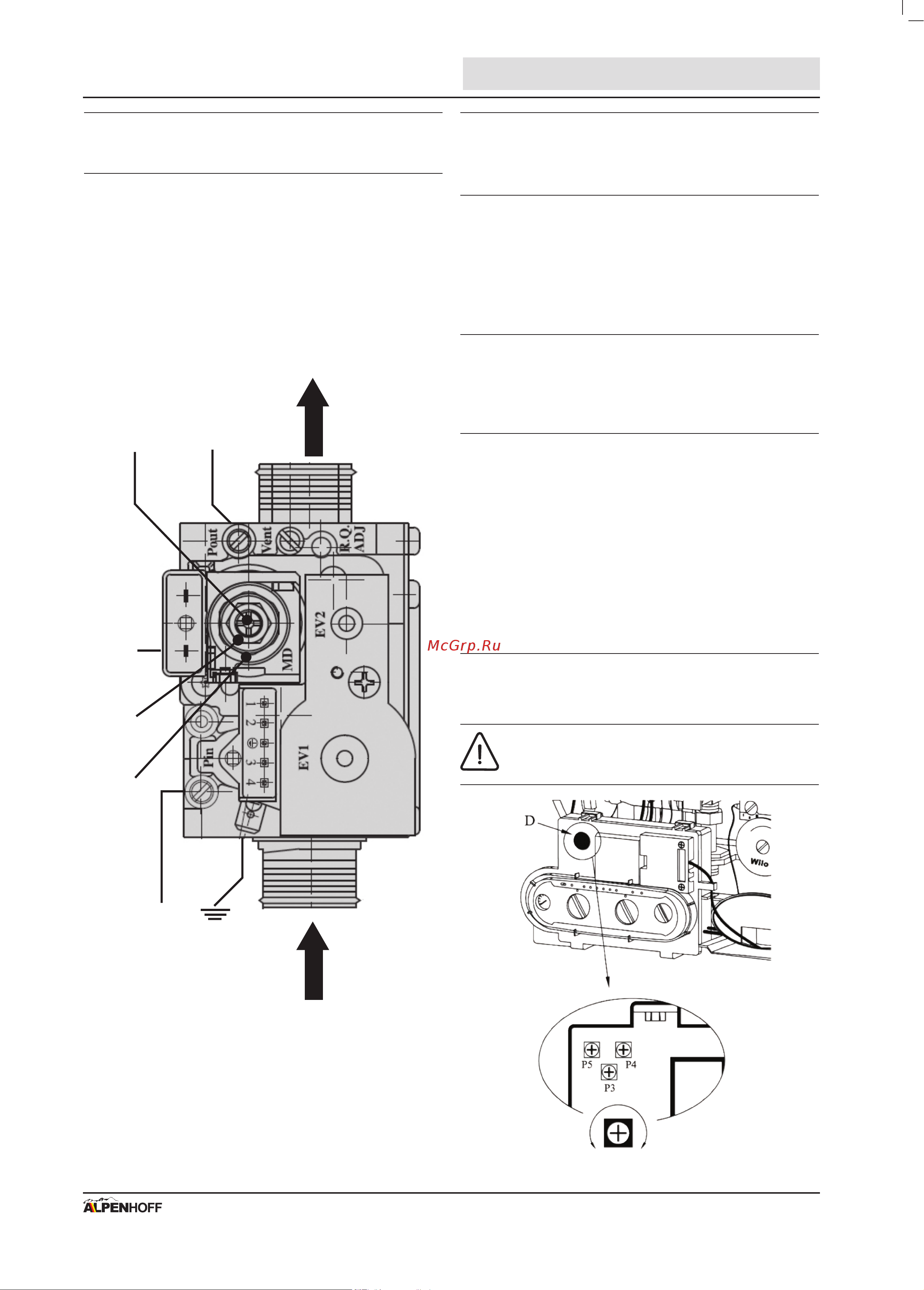

Рис. 18. Газовый клапан.
1–защитныйколпачок;
2–гайкарегулировкимаксимальногодавлениягаза;
3–винтрегулировкиминимальногодавлениягаза;
4–клеммамодулирующейкатушкигазовогоклапана;
5 – точка подключения газового манометра для замера давления
газанавходегазовогоклапана;
6 – точка подключения газового манометра для замера давления
газа на выходе из газового клапана.
6.2.1 Регулировка максимальной мощности
котла
• Запуститекотелнамаксимальноймощности,открывкранс
горячей водой (ГВС).
• Отрегулируйтемаксимальноедавлениегазагайкой«2»,по-
ворачивая ее по часовой стрелке для увеличения и против часовой
для уменьшения давления, необходимые значения приведены в
таблицах 9 и 10.
6.2.2 Регулировка минимальной мощности
котла
• Отсоединитеодинизпроводовсклеммымодулирующейка-
тушки газового клапана (поз. 4 – рис. 18).
• Отрегулируйтеминимальноедавлениегазавинтом«3»,по-
ворачивая его по часовой стрелке для увеличения и против часовой
для уменьшения давления, придерживая гайку «2», необходимые
значения приведены в таблицах 9 и 10.
• Подсоединитепровод,снятыйранее склеммы модулирую-
щей катушки газового клапана.
• Убедитесь,чтомаксимальноедавлениегазанеизменилось.
• Установитезащитныйколпачок«1».
6.2.3 Регулировка максимальной мощности
котла в режиме отопления
Данная настройка возможна только после вы-
полнения регулировок п. 6.2.1 и п. 6.2.2
Рис. 19. Расположение потенциометров регулировки мощности.
