2 Инструкции по эксплуатации
2.1 Предисловие
Уважаемый Покупатель, Благодарим Вас за то, что Вы выбрали на-
стенныйкотелALPENHOFF,
имеющий самую современную конструк-
цию, выполненный по передовым технологиям и
отличающийся
высокой надежностью и качеством изготовления. Просим Вас вни-
мательно
прочитать настоящее руководство, т.к. в нем приводятся
важные указания по безопасности установки, эксплуатации и техни-
ческого обслуживания агрегата.
ALPENHOFF-этовысокоэффективныйкотелдляотопленияивыра-
ботки воды горячего водоснабжения (ГВС), работающий на природ-
ном газе или сжиженном нефтяном газе, оснащенный атмосферной
горелкой с электронным розжигом, закрытой камерой сгорания
с принудительной вентиляцией и микропроцессорной системой
управления.
Котел может быть установлен только в закрытом помещении, не
допускается его установка на улице.
2.2 Панель управления

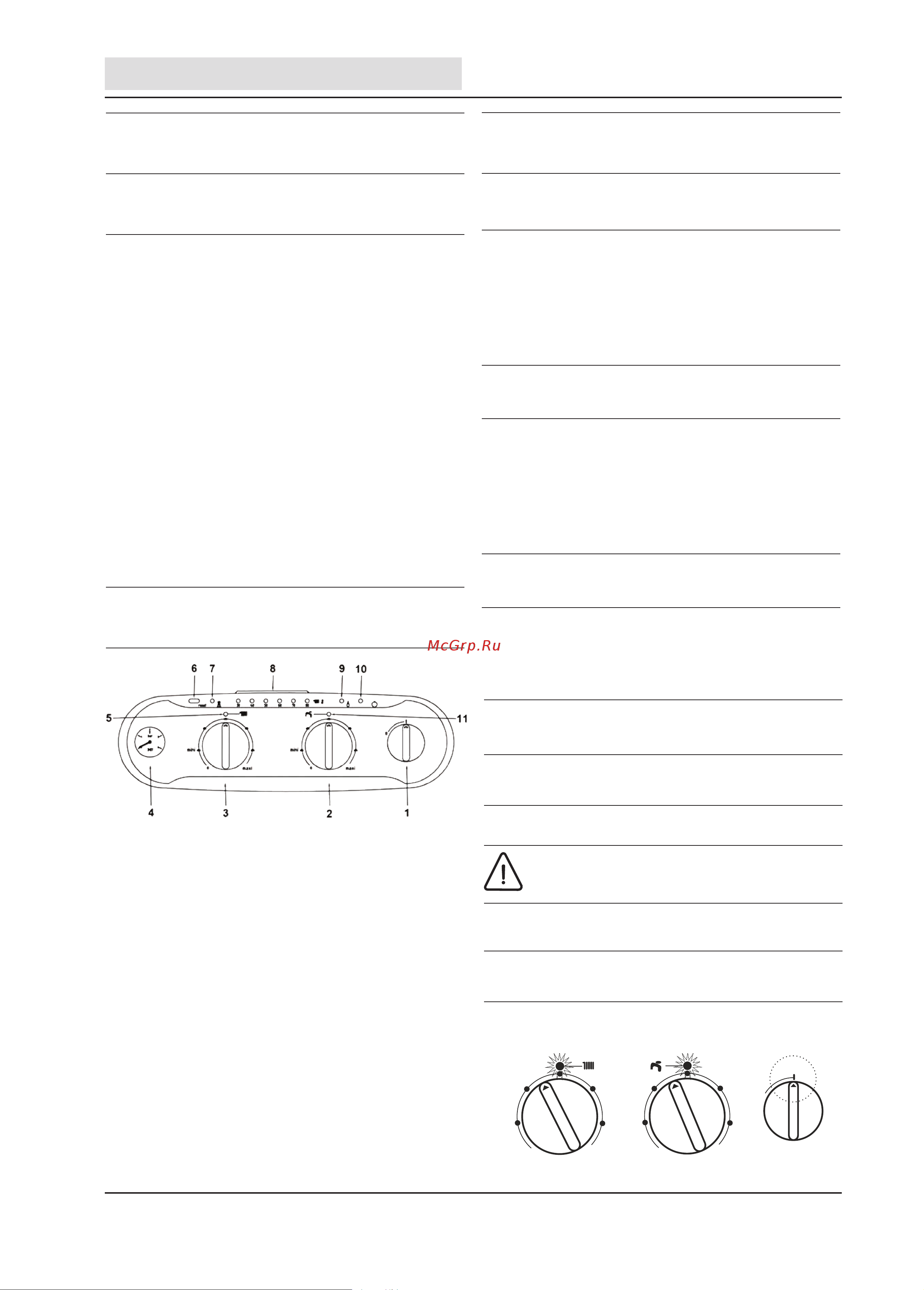

Рис. 1. Панель управления.
1. ПереключательВКЛ(I)/ВЫКЛ(0)
2. Ручка регулирования температуры горячей хозяйственной
воды (ГВС)
3. Ручка регулировки температуры в системе отопления (ОВ)
4. Манометр
5. Индикация режима «Отопление»
6. Кнопка «Сброс»
7. Индикация блокировки, отсутствие розжига
8. Индикация температуры нагрева, индикация
неисправностей
9. Индикация горения
10. Индикация включения котла
11. Индикация режима ГВС
2.3 Индикация во время работы котла
Режим отопления
Для активации режима необходимо повернуть ручку регулировки
температуры ОВ на положительную величину. После этого лампоч-
ка индикации режима отопления должна загореться. Во время на-
грева системе отопления на панели блока управления должна ото-
бражаться фактическая температура (поз. 8 – рис. 1). Регулировка
осуществляется в пределах от 35-85°С
Режим горячего водоснабжения (ГВС)
Для активации режима необходима повернуть ручку регулировки
ГВС на положительную величину. После этого лампочка индикации
режима ГВС должна загореться. Во время разбора ГВС на панели
блока управления поочередно загорается следующая индикация
(30-40)->(50-60)->(70-80). Регулировка осуществляется в преде-
лах от 30-60°С.
Индикация неисправностей
Для отображения неисправностей в работе котла панель управления
снабжена световыми диодами (поз. 8 - Рис. 1).Каждой неисправности
соответствует своя последовательность горящих/моргающих диодов.
Расшифровка последовательностей приведена в разделе 6.1.
2.4 Включение и выключение котла
Включение
– Подключите котел к сети электропитания 220В / 50Гц.
Запрещается подключать к источнику электро-
питания котла другие электроприборы
– Откройте газовый вентиль, установленный перед котлом.
Включение и выключение котла
Для включения котла поверните переключатель ВКЛ / ВЫКЛ ( поз.
1-рис.1)вположение(I)
mini
maxi
mini
maxi
0
0
0
mini
maxi
mini
maxi
0
0
0
mini
maxi
mini
maxi
0
0
0
mini
maxi
mini
maxi
0
0
0
mini
maxi
mini
maxi
0
0
0
mini
maxi
mini
maxi
0
0
0
Рис. 2. Положение ручек регулировки. Включение котла.
