Alpenhoff GAMBURG 24Т [5/21] Во время длительного неиспользования котла в зимний период во избежание ущерба от возможного замерзания рекомендуется слить всю воду из котла как из контура отопления так и из контура гвс илижеслитьтольководуизконтурагвсидобавитьантифриз в систему отопления в соответствии с указаниями приведенными в разделе 3 и 6 п

В этом режиме не происходит нагрева воды для системы отопления и гвс однако функция антизамерзания остается активной котел на ходится в режиме ожидания подробная информация в разделе 3 5

Во время длительного неиспользования котла в зимний период во избежание ущерба от возможного замерзания рекомендуется слить всю воду из котла как из контура отопления так и из контура гвс илижеслитьтольководуизконтурагвсидобавитьантифриз в систему отопления в соответствии с указаниями приведенными в разделе 3 и 6 п 5

Для активации режима зима установите ручки регулировки тем пературы воды в системе отопления и гвс на положительную вели чину этот режим предназначен для нагрева системы отопления и подачи горячей воды в холодное время года 5

Для активации режима лето установите ручки регулировки тем пературы воды в системе отопления на минимум а гвс на положи тельную величину этот режим предназначен для теплого времени года только для подачи горячей воды гвс система отопления в этом режиме не активна 5

Длявыключениякотлаповернитепереключательon off поз рис 1 в положение 0 5

Если котел выключен или отключен от систе мы электропитания и или газовой магистрали функция антизамерзания отключается 5

Комнатный термостат позволяет управлять включением выключени ем котла на основании температуры в помещении сигнал от термоса 5

Необходимо установить ручки регулировки отопительной воды и гвс на минимум см рис 3 5

Работа котла при подключенном комнатном термостате 5

Регулировка температуры в системе горячего водоснабжения гвс 5

Регулировка температуры воды в системе отопления 5

Регулировки 5

Режим comfort 5

Режим зима 5

Режим лето 5

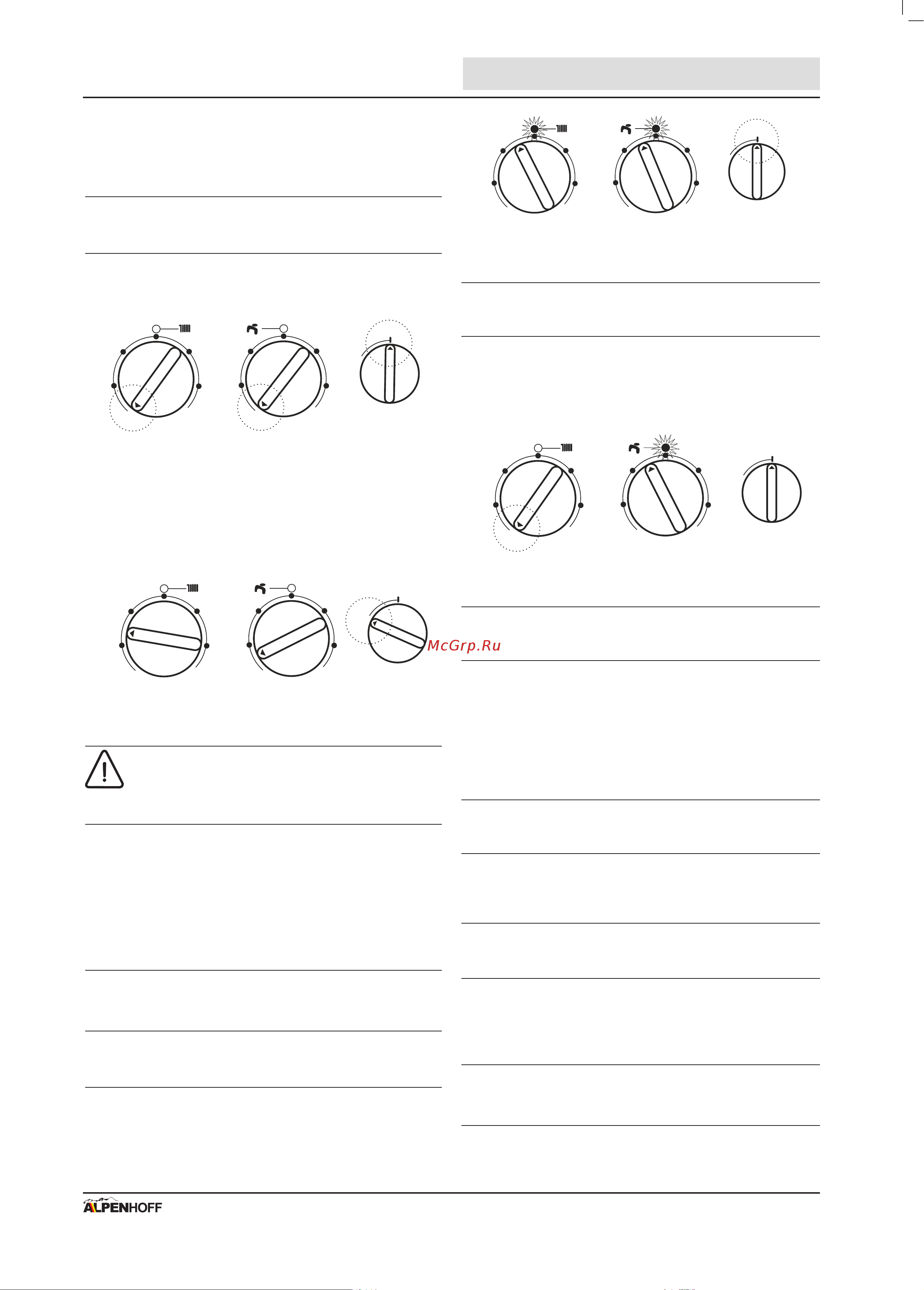

Рис 3 положение ручек регулировки режим антизамерзания 5

Рис 4 положение ручек регулировки выключение котла 5

Рис 5 положение ручек регулировки режим зима 5

Рис 6 положение ручек регулировки режим лето 5

С помощью ручки регулировки температуры в системе отопления поз 2 рис 1 установите необходимую температуру теплоноси теля от 35 до 85 c во избежание образования конденсата на теплообменнике котла не рекомендуется устанавливать температуру в системе отопления ниже 50 с 5

С помощью ручки регулировки температуры горячей воды поз 3 рис 1 установите необходимую температуру горячей воды от 30 до 60 c 5

Установите ручки регулировки температуры воды в системе ото пления и гвс на нужную величину теперь котел готов к автоматиче скому включению при наличии запроса на отопление или открытии крана с горячей водой 5

Функция обеспечивает подогрев температуры гвс для моменталь ной подачи горячей воды для включения или выключения этого режима см раздел 6 5

Вещества такие как аммиак хлор сера и различные кислоты запрещается устанавливать котел рядом с нагревательными приборами и кондиционерами несоблюдение этого правила может вызвать нарушение про цесса горения в котле 6

Выбор места установки котла 6

Для установки котла 6

Запрещается устанавливать котел около лест ниц в проеме между стенами в непосредствен ной близости от окна и аварийных выходов 6

Запрещается хранить в помещении где установлен котел хи мически активны 6

И рекомендации при монтаже на стену 6

Котел запрещается хранить и устанавливать в помещении где находятся легковоспламеняю щиеся и огнеопасные вещества а также горю чие материалы температура в этом помещении не должна опускаться ниже 5 с 6

Монтаж 6

Общие требования к помещению 6

Указания общего характера 6

Установка и настройка котла должна осущест вляться только специализированным персона лом имеющим проверенную квалификацию при соблюдении приведенных в настоящем техническом руководстве указаний предписа ний действующего законодательства положе ний местных норм и правил и в соответствии с принятыми техническими требованиями 6

Гидравлические подключения 7

Предупреждения 7

Система защиты от замерзания антифризы 7

Сливное отверстие предохранительного клапа на должно быть соединено с воронкой или со сливной трубой во избежание попадания воды на пол в случае повышения давления в отопи тельном контуре в противном случае изгото витель котла не несет никакой ответственно сти за попадание воды на пол помещения при срабатывании предохранительного клапана категорически запрещается использовать тру бы со для заземления 7

Характеристики воды в системе 7

Электрические соединения 7

Внимание термостат комнатной температуры должен быть устройством с контактами не под напряжением подача напряжения 220 в на клеммы термостата комнатной температуры повлечет за собой неподлежащее ремонту по вреждение платы управления 8

Воздуховоды для притока воздуха удаления продуктов сгорания 8

Диафрагмы 8

Доступ к электрической клеммной панели 8

Использовать воздуховоды для притока воз духа и дымоходы для удаления продуктов сго рания поставляемые производителем котлов при использовании систем дымоудаления сто ронних производителей компания alpenhoff не несет ответственности за неустойчивую не стабильную и некорректную работу котла 8

Компания alpenhoff при монтаже настенного газового котла типа с рекомендует 8

Компания alpenhoff при монтаже систем инди видуального дымоудаления рекомендует руко водствоваться европейскими требованиями сформулироваными в нормах и правилах ec uni 7129 92 8

На этапе установки дымоходов длиной более метра следует учитывать естественное рас ширение материалов в процессе работы для предупреждения деформации на каждый метр трубы следует оставлять на расширение люфт 2 4 мм 8

Предупреждения 8

Расширение материалов 8

Термостат комнатной температуры опция 8

В помещении установки котла должна быть предусмотрена эффективная система вентиля ции 9

Подсоединение с помощью раздельных труб 9

В помещении установки котла должна быть предусмотрена эффективная система вентиля ции 10

Коаксиальных труб 10

Подсоединение с помощью 10

Подсоединения к коллективным дымоходам 10

Раздел для сервисных специалистов 12

Регулировку котла его переналадку и техни ческое обслуживание могут проводить только сервисные специалисты организации имеющей соответствующую лицензию на проведение дан ного вида работ специалисты должны быть ат тестованы и иметь необходимые разрешения и документы подтверждающие их квалификацию 12

Уход и техническое обслуживание 12

Коды ошибок неисправности и способы их устранения 13

Пользователям и людям не имеющим необхо димых разрешений и документов для работы с газовым оборудованием категорически запре щаются любые манипуляции с котлом связан ные с его настройкой по давлению газа регули ровкой по мощности переналадкой на другой вид тип газа и с его техническим обслужива нием в случае нарушения данного запрета гарантийные обязательства кото рые производитель дилер должен соблюдать во время гарантийного срока экс плуатации котла будут прекращены а гаран тия на котел утрачена 13

Данная настройка возможна только после вы полнения регулировок п 6 и п 6 15

Котла 15

Котла в режиме отопления 15

Настройка котла по давлению газа 15

Регулировка максимальной мощности 15

Регулировка минимальной мощности 15

На другой тип газа 16

Перемычки 16

Переналадка котла на другой тип газа 16

Переналадка котла на другой тип газа должна осуществляться специ ализированной сервисной организацией для переналадки необходимо использовать только оригинальный комплект деталей 16

Порядок переналадки котла 16

Потенциометров см рис 19 16

Регулировка параметров с помощью 16

Баллоны со сжиженным газом должны хра ниться в прохладном хорошо вентилируемом помещении недопустимо попадание на бал лоны прямых солнечных лучей во избежание опрокидывания во время хранения баллоны должны быть закреплены в вертикальном по ложении запрещается хранение баллонов в по мещении где находится котел 17

Категорически запрещается эксплуатировать котел с непредназначенным для него типом газа 17

Общая схема и основные элементы котла 17

Подключение котла к баллонам 17

Со сжиженным газом 17

Габаритные и присоединительные размеры 18

Гидравлическая схема котла 18

Технические характеристики 19

Принципиальная электрическая схема 20

Единый адрес для всех регионов afh nt rt ru www alpen hoff nt rt ru 21
