6
GAMBURG 13Т / 16Т / 20Т / 24Т
тата является приоритетным для автоматики котла. При включении/
выключении, автоматика ориентируется не на температуру датчика
системы отопления, а на сигнал от комнатного термостата.При под-
ключенном комнатном термостате система отопления набирает тем-
пературу заданную с панели управления, но отключается котел лишь
при нагреве помещения до заданного на термостате значения.
Регулировка давления воды в системе отопления
Давление в системе отопления, измеряемое манометром котла
(поз. 4 – рис. 1), должно составлять 1,3-1,5 бар. Если во время рабо-
ты котла давление в системе упадет до величины ниже минималь-
но допустимой, котел будет остановлен и индикация неисправности
(поз. 8 рис.1) высветит ошибку 13 (см. табл. 7). С помощью крана
подпитки воды (рис. 7) доведите давление до первоначального
значения 1,3-1,5 бар. По окончании операции всегда закрывайте
кран подпитки системы отопления.

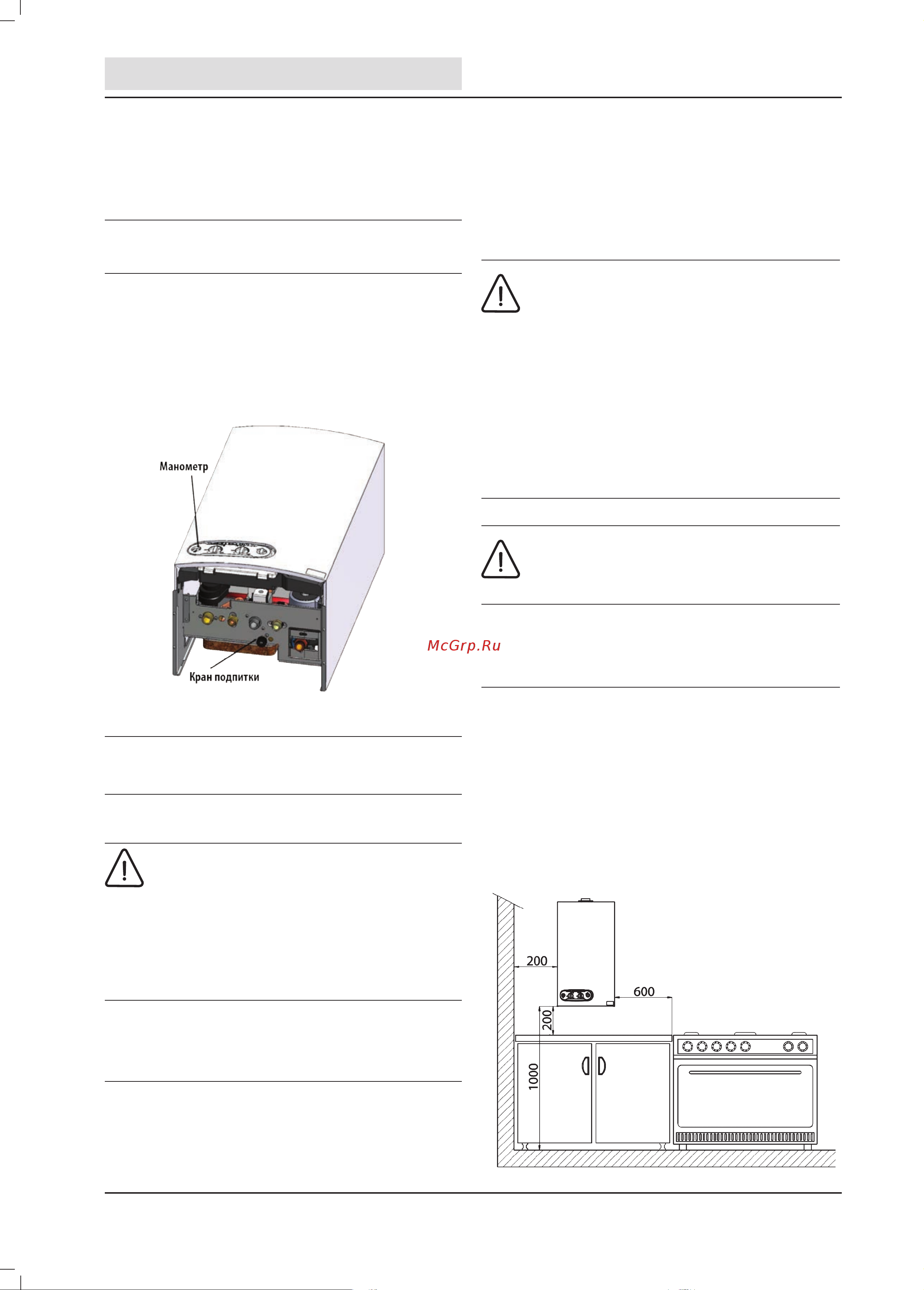

Рис. 7. Кран для заполнения водой системы отопления.
3 Монтаж
3.1 Указания общего характера
Установка и настройка котла должна осущест-
вляться только специализированным персона-
лом, имеющим проверенную квалификацию,
при соблюдении приведенных в настоящем
техническом руководстве указаний, предписа-
ний действующего законодательства, положе-
ний местных норм и правил, и в соответствии с
принятыми техническими требованиями.
3.2 Общие требования к помещению
для установки котла
Камера сгорания котла ALPENHOFF герметично изолирова-
на, поэтому он может использоваться в любом помещении.
Тем не менее, помещение, в котором устанавливается котел,
должно иметь достаточ
ную вентиляцию для предотвращения
опасных ситуаций в случае хотя бы малых утечек газа. В месте
установки котла не должны находиться огнеопасные
и химиче-
ски активные вещества и горючие материалы. Котел предназна-
чен для монтажа
на стену и поставляется в комплекте с настен-
ным кронштейном. После ввода в эксплуатацию, в помещении
не допускаются строительные работы, при проведении которых
может быть изменена конструкция приточной или вытяжной венти-
ляции, и, как следствие, изменение количества воздуха, подаваемо-
го в помещение, где установлен котел.
Котел запрещается хранить и устанавливать в
помещении, где находятся легковоспламеняю-
щиеся и огнеопасные вещества, а также горю-
чие материалы. Температура в этом помещении
не должна опускаться ниже +5 °С.
Запрещается
хранить в помещении, где установлен котел, хи-
мически активные
вещества, такие как аммиак,
хлор, сера и различные кислоты. Запрещается
устанавливать котел рядом с нагревательными
приборами и кондиционерами. Несоблюдение
этого правила может вызвать нарушение про-
цесса горения в котле.
Запрещается устанавливать котел около лест-
ниц, в проеме между стенами, в непосредствен-
ной близости от окна и аварийных выходов.
3.3 Выбор места установки котла
и рекомендации при монтаже на стену
Котел необходимо устанавливать на стену из негорючего материала.
Если котел устанавливается среди мебели или боком к стене, сле-
дует предусмотреть свободное пространство, указанное на рис. 8,
необходимое для выполнения работ по ремонту и обслуживанию
котла. Расстояние от передней панели котла до противоположной
стены должно быть не менее 1 м. Высота установки котла опреде-
ляется от уровня чистого пола до основания корпуса котла. Высота
установки от 0,8 до 1,6 м. Котел необходимо устанавливать на рас-
стоянии не менее 0,6 м от электроприборов.
