GENERAL
POLARITY
CERTIFICATION
The Model 545SD is a dual-impedance, unidirectional, dynamic microphone. Shipped con-
nected for low-impedance operation, it features a silent magnetic reed on/off switch.
The Classic Unidyne is a favorite for instrument pickup and recording,and can be used on
lecterns for public address systems such as those used in political conventions and legisla-
tures, convention halls, hotels, public auditoriums, stadiums, schools, and churches.
FEATURES
Exceptionally uniform cardioid pattern minimizes feedback in PA applications•
Selectable dual-impedance operation•
Silent magnetic reed on/off switch with lock option•
Cardioid dynamic•
Frequency response: 50 to 15,000 Hz•
CONNECTIONS
When using the microphone with a balanced input, pins 2 and 3 are the audio signal car-
riers. When using the microphone with an unbalanced input, use a cable wired with pin 2
as the signal carrier and pin 3 connected to the cable shield (ground), such as the Shure
C20AHZ high-impedance cable.
The microphone is shipped connected for low impedance operation. To change to high im-
pedance, proceed as follows:
Remove plug element at receptacle end of microphone by turning slotted setscrew in
1.
(counterclockwise) and carefully withdrawing plug element from case.
Disconnect 2–terminal impedance selection socket from rear of plug element.2.
Reconnect 2–terminal impedance selection socket in reverse position so that pin 3 of 3.
plug element is inserted in socket terminal “H” (White).
Reassemble plug element into microphone and seal setscrew securely by turning out 4.
(clockwise).

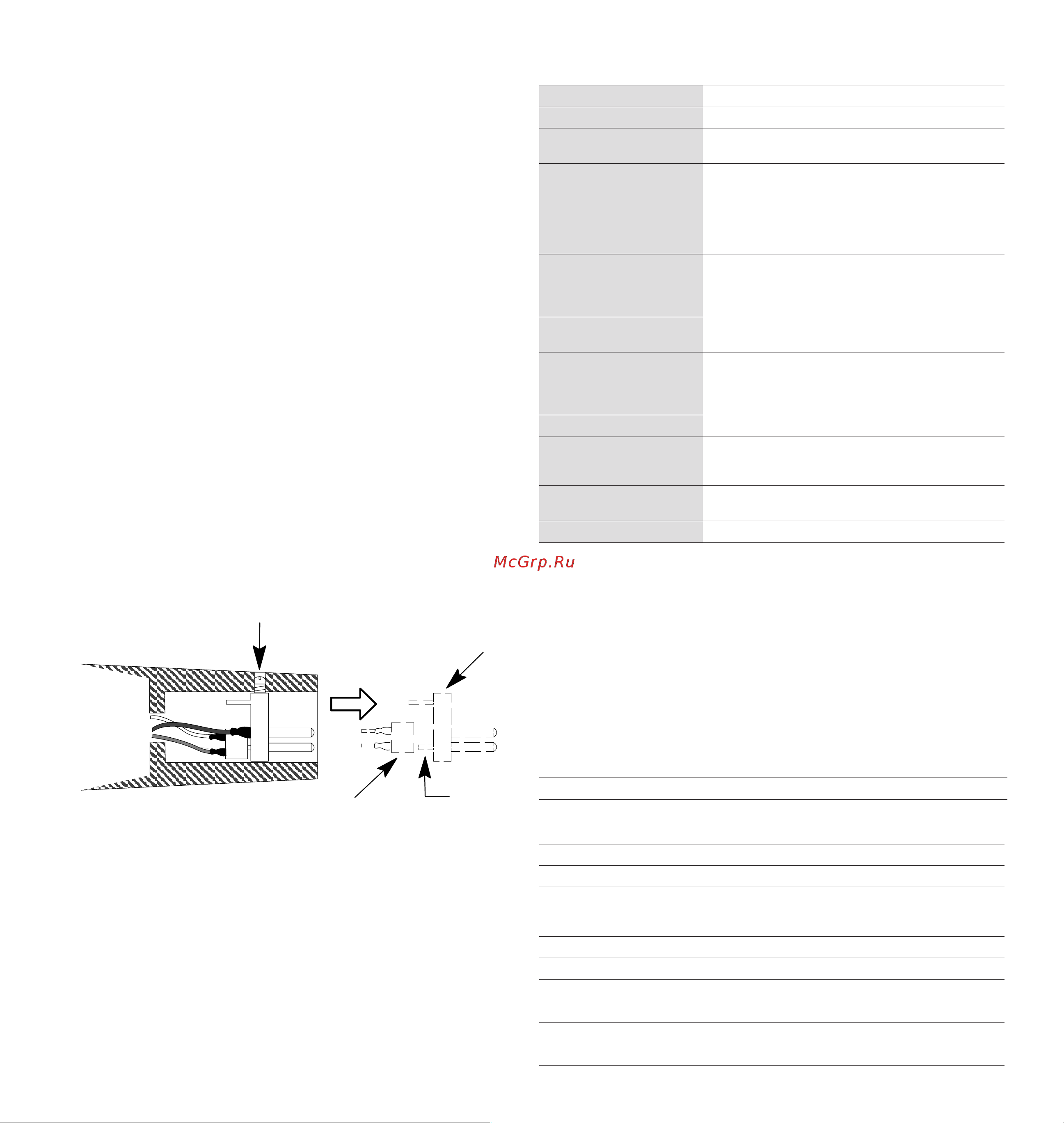

IMPEDANCE SELECTION
RECEPTACLE END OF MICROPHONE
All cables and microphones should be tested to ensure that they have the same polarity. To
test two microphones and/or their cables for proper polarity, connect them to an amplifier
and talk or sing into them while holding them three or four inches apart. The sound from
the speakers should be the same when talking into either microphone or directly between
them. If the sound drops drastically, or if a dead spot is found when talking between the two
microphones, either the microphones or their cables have opposite polarity.
To change the polarity of a microphone cable, either use a Shure A15PRS phase reverser
or interchange the wires connected to pins 2 and 3 of the three-pin connector at one end
of the cable. To change the polarity of a microphone, the microphone cartridge leads must
be interchanged. This should be performed by your dealer, the Shure Factory Service
Department, or other qualified service personnel.
SPECIFICATIONS
IMPEDANCE SELECTION
Type
Dynamic
Frequency Response 50 to 15,000 Hz
Polar Pattern Cardioid (unidirectional)-uniform with frequency, sym-
metrical about axis
lmpedance Dual. Microphone rating impedance is 150 ohms (250
ohms actual) for connection to microphone inputs rated
at 19 to 300 ohms and “High” for connection to high-
impedance microphone inputs.Wired for low impedance
as supplied. To change impedance, see sections on
lmpedance Selection and Connections.
Output Level (at 1,000 Hz) Open Circuit Voltage*
L-58.0 dB (1.3 mV)
H -35.0 dB(17.6 mV)
*0 dB = 1 volt per Pascal (1 Pa = 94 dB SPL)
Polarity Positive pressure on diaphragm produces positive volt-
age on pin 2 (with respect to pin 3).
Switch Built-in magnetic reed on/off switch with lockplate. To
lock switch in the ON position, remove screw on lock-
plate and turn lockplate 180°. Reassemble and tighten
screw.
Cartridge Shock Mount Internal rubber vibration-isolator
Swivel Adapter Positive action, adjustable through 90° from vertical to
horizontal, permits easy removal for handheld use, suit-
able for mounting on stand with 5/8”–27 thread
Case Chrome-plated die casting with ARMO-DUR® grille and
stainless steel screen
Net Weight (less cable) 255 grams (9 oz)
SET SCREW
IMPEDANCE SELECTION SOCKET
PLUG ELEMENT
PIN 3
Eligible to bear CE Marking. Conforms to European EMC Directive 2004/108/EC. Meets
Harmonized Standards EN55103-1:1996 and EN55103-2:1996, for residential (E1) and
light industrial (E2) environments.
FURNISHED ACCESSORY
Swivel Adapter
A25D
REPLACEMENT PARTS
Cartridge
R45
Screen and Grille RK244G
OPTIONAL ACCESSORIES
Line Matching Transformer
A95 Series
Isolation Mount A55M, A55HM
Dual Mount A26M
Windscreen A2WS-GRA, A2WS-BLK
Cable, LO–Z (7.6 m [25 ft]) C25J
Cable, HI–Z (6.1 m [20 ft]) C20AHZ
The Declaration of Conformity can be obtained from:
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East &
Africa
Department EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: +49 7131 72 14 0
Fax: +49 7131 72 14 14
E-Mail: EMEAsupport@shure.de
