タイプ ダイナミック型
周波数特性 50～15,000Hz
指向特性
カーディオイド（単一指向特性）-周波数に対して
均一で軸に対称
インピーダンス 150Ω（実効値250Ω）で、19~300Ωのマイクロホ
ン入力用です。内部の配線をハイ側に変えること
でハイインピーダンスのマイクロホン入力に接続
できます。出荷時はローインピーダンス接続で
す。インピーダンスを変更するには、インピーダ
ンスの選択及び接続の項を参照してください。
出力レベル（1,000 Hz)
開回路電圧*
L-58.0 dB (1.3 mV)
H -35.0 dB(17.6 mV)
*0 dB = 1 V/Pa (1 Pa = 94 dB SPL)
極性 ダイヤフラムへの正の圧力により、（3番ピンに対
して）2番ピンに正の電圧が生成される。
スイッチ ロックプレート付きマグネチックリードon/offス
イッチ内蔵。ONの位置にスイッチをロックするに
は、ロックプレートのネジを外し、ロックプレー
トを180度回します。元に戻してネジを締めます。
カートリッジショックマウント 内部ゴム振動アイソレーター
スイベルアダプター ポジティブアクション、縦から横に90度調節可能
で、手持ち用に簡単に取り外すことができ、5/8”–
27ネジでスタンドに取り付けることができます
ケース ARMO-DUR®グリル、ステンレススチールスクリ
ーン、クロームメッキダイキャスト
質量（ケーブルを除く） 255 g
スイベルアダプター A25D
カートリッジ R45
スクリーンおよびグリル RK244G
ラインマッチングトランス A95 Series
アイソレーションマウント A55M, A55HM
デュアルマウント A26M
ウィンドスクリーン A2WS-GRA, A2WS-BLK
ケーブル、LO–Z(7.6m) C25J
ケーブル、HI–Z(6.1m) C20AHZ
일반 사항
545SD모델은듀얼-임피던스,단일지향성,다이내믹마이크입니다.공장에서저임피던스
작동용으로연결되어출하되며무음자기리드온/오프스위치를갖추고있습니다.
클래식Unidyne은악기수음과녹음에최적화되어있으며국회,컨벤션홀,호텔,강당,경기
장,학교,교회등과같은곳의PA시스템의강대상에서도사용될수있습니다.
특징
PA환경에서피드백을최소화시킬수있는뛰어난표준카디오이드패턴•
선택가능한듀얼-임피던스동작•
잠금기능이있는무음자기리드온/오프스위치•
카디오이드다이내믹•
주파수응답:50~15,000Hz•
연결
밸런스입력으로마이크를사용할때,핀2와3은오디오신호캐리어입니다.언밸런스입력
으로마이크를사용할때는핀2를신호캐리어로케이블에연결하고핀3을ShureC20AHZ
고임피던스케이블과같은케이블의쉴드(접지)에연결하여사용합니다.

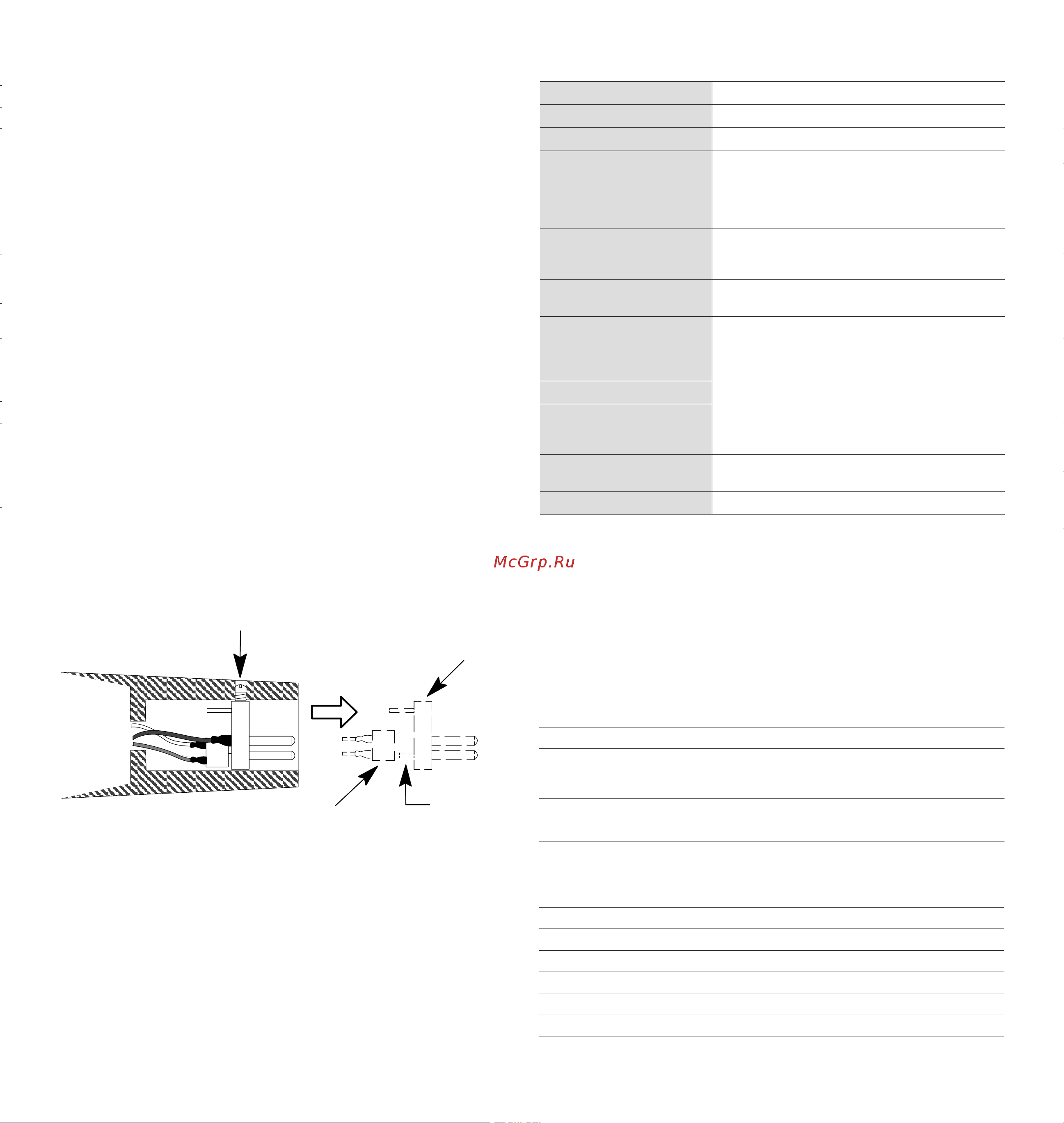

임피던스 선택
이마이크는공장에서저임피던스작동에맞도록연결되어출하됩니다.고임피던스로변경
하려면다음과같이하십시오
고정나사를(시계반대방향으로)돌린후케이스로부터플러그구성품을조심스럽게빼1.
냅니다.
플러그구성품후면의2-터미널임피던스선택소켓을분리합니다.2.
2-터미널임피던스선택소켓을반대로돌려다시연결하여플러그구성품의핀3이소켓3.
터미널“H”(흰색)에삽입되도록합니다.
플러그구성품을마이크에다시연결하고고정나사를(시계방향으로)안전하게돌려밀4.
착시킵니다.
고정나사
임피던스선택소켓
플러그구성품
핀3:
마이크 말단의 임피던스 선택 콘센트
극성
모든케이블과마이크가같은극성을갖고있는지확인하는것이필요합니다.두대의마이
크그리고/또는케이블의극성이같은지테스트하려면,이들을앰프에연결하고3인치에서
4인치정도의간격을유지한채로말이나노래를해보면알수있습니다.스피커에서나는소
리가둘중어느하나의마이크또는둘사이에서직접말할때와동일합니다.만일두마이크
중간에서말할때음량이갑자기급격히줄거나난청지점이발생한다면두마이크또는케
이블의극성이서로다른것입니다.
마이크케이블의극성을바꾸려면ShureA15PRSphasereverser를사용하거나케이블한
쪽끝의3핀커넥터의핀2와3에연결된선을서로바꿔주면됩니다.마이크의극성을바꾸
려면마이크카트리지리드선을서로바꿔연결해야합니다.이방법은딜러,ShureFactory
ServiceDepartment,또는자격을갖춘서비스담당자에의해수행되어야합니다.
사양
타입
다이내믹
주파수 응답
50~15,000Hz(그림2참조)
극성 패턴
카디오이드(단일지향성)-표준주파수,대칭축
임피던스
듀얼.마이크정격임피던스는19~300ohms정격마
이크입력에서는150ohms(250ohmsactual)이고고
임피던스마이크입력에서는“High”입니다.저임피던
스는제공된그대로입니다.임피던스를바꾸려면임피
던스선택과연결항목을보십시오.
출력 레벨(1,000 Hz)
개방 회로 전압*
L -58.0 dB (1.3 mV)
H -35.0 dB (17.6 mV)
* 0 dB = 1 volt per Pascal (1 PA = 94 dB SPL)
극성
다이어프램의정압은(핀3에대해)핀2에정전압을
생성
스위치
잠금장치가있는자기리드온/오프스위치가내장되어
있습니다.ON상태에서스위치를잠그려면,잠금장치
의나사를풀어내고180°로돌립니다.재조립하고나사
를조이십시오.
카트리지 쇽 마운트
고무로된내부진동방지장치
스위블 어댑터
수직에서수평으로90°까지조절가능,핸드헬드사용
을위한편리한탈착,5/8인치-27쓰레드와연결해스탠
드형으로사용하기적합
케이스
ARMO-DUR®그릴,스테인리스스틸스크린과크롬도
금다이캐스팅
순 무게 (케이블 제외) 255 grams (9 oz)
인증
CE마크획득.유럽EMCDirective2004/108/EC를준수합니다.주거용(E1)과경공업용
(E2)환경을위한통일규격EN55102-1:1996과EN55103-2:1996에부합합니다.
기본 제공 액세서리
스위블어댑터 A25D
교체용 부품
카트리지 R45
스크린과그릴 RK244G
선택 액세서리
라인매칭트랜스포머 A95 Series
절연마운트 A55M, A55HM
듀얼마운트 A26M
윈드스크린 A2WS-GRA, A2WS-BLK
케이블,LO-Z(7.6m[35ft]) C25J
케이블,HI-Z(6.1m[20ft]) C20AHZ
적합성선언서를구할수있는곳:
공인유럽대리점:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department EMEA Approval
Wannenacker Str. 28\
D-74078 Heilbronn, Germany
Phone: +49 7131 72 14 0
Fax: +49 7131 72 14 14
E-Mail: EMEAsupport@shure.de
