ALLGEMEINES TECHNISCHE DATEN
ZERTIFIZIERUNG
Das UNlDYNE® III Modell 545SD ist ein dynamisches, gerichtetes Doppelimpedanz-
Mikrofon. Es wird ab Werk für niederohmigen Betrieb geschaltet und besitzt einen
geräuschfreien Ein/Aus- Magnetschalter auf.Das UNlDYNE III ist ein beliebtes Mikrofon
zur Instrumentenabnahme und –aufzeichnung, kann aber auch auf Lesepulten
für PA-Systeme, wie z.B. bei politischen Veranstaltungen und in Sitzungsräumen,
Konferenzhallen, Hotels, öffentlichen Hörsälen, Stadien, Schulen und Kirchen, verwendet
werden..
TECHNISCHE EIGENSCHAFTEN
Außergewöhnlich gleichförmige Nierenrichtcharakteristik verringert Rückkopplung bei •
PA-Anwendungen auf ein Minimum
Wählbarer Doppelimpedanzbetrieb•
Geräuschfreier Ein/Aus-Magnetschalter mit VerriegelungDynamisches Nierenmikrofon•
Frequenzgang: 50 bis 15.000 Hz•
ANSCHLÜSSE
Bei Verwendung des Mikrofons an einem symmetrischen Eingang führen die Pins 2 und 3
das Tonsignal. Bei Verwendung des Mikrofons an einem unsymmetrischen Eingang ein mit
Pin 2 verdrahtetes Kabel als Signalführung verwenden und Pin 3 an die Kabelabschirmung
(Masse), wie z.B. beim hochohmigen Kabel Shure C20AHZ, anschließen
IMPEDANZWAHL
Das Mikrofon wird ab Werk für niederohmigen Betrieb geschaltet. Zum Umschalten auf ho-
chohmigen Betrieb wie folgt vorgehen.
Das Steckelement am Buchsenende des Mikrofons entfernen, indem die ge-
1.
schlitzte Stellschraube nach innen (gegen den Uhrzeigersinn) gedreht wird und das
Steckelement vorsichtig aus dem Gehäuse gezogen wird.
Den Impedanzwahlsockel mit 2 Anschlußklemmen vom hinteren Teil des Steckelements 2.
abnehmen.
Den Impedanzwahlsockel mit 2 Anschlußklemmen in umgekehrter Lage wieder an-3.
schließen, so daß Pin 3 des Steckelements in die Sockelklemme „H“ (Weiß) eingesteckt
wird.
Das Steckelement wieder in das Mikrofon einbauen und die Stellschraube sicher festzie-4.
hen, indem sie nach außen (im Uhrzeigersinn) gedreht wird.

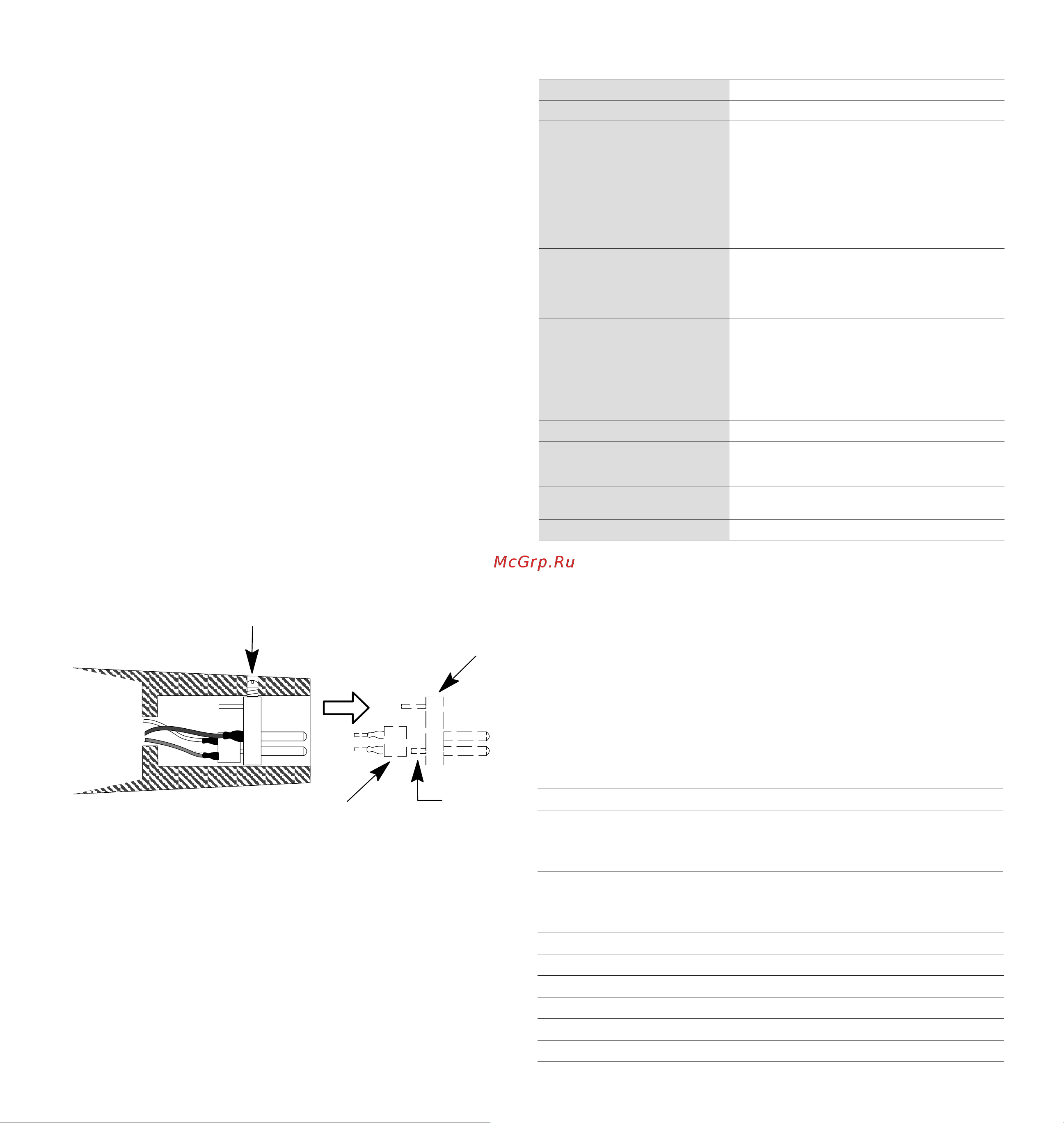

IMPEDANZWAHL - BUCHSENENDE DES MIKROFONS
POLARITÄT
STELLSCHRAUBE
IMPEDANZWAHLSOCKEL
STECKELEMENT
PIN 3
Sämtliche Kabel und Mikrofone sollten geprüft werden, um sicherzustellen, daß sie
die¬selbe Polarität aufweisen. Zum Prüfen zweier Mikrofone und/oder ihrer Kabel auf
rich¬tige Polarität werden diese an einem Verstärker angeschlossen; dann in die Mikrofone
sprechen oder singen, wobei sie 7 bis 10 cm auseinandergehalten werden. Der von den
Lautsprechern ausgehende Ton muß derselbe sein, ganz gleich, ob in eines der beiden
Mikrofone besprochen oder direkt zwischen ihnen gesprochen wird. Falls der Ton erheblich
abfällt oder wenn beim Sprechen zwischen den beiden Mikrofonen ein toter Punkt festges-
tellt wird, weisen entweder die Mikrofone oder ihre Kabel umgekehrte Polarität auf. Zum
Ändern der Polarität eines Mikrofonkabels entweder ein Phaseninverter Shure A15PRS
verwenden oder die an die Pins 2 und 3 des dreipoligen Steckers angeschlossenen Drähte
an einem Ende des Kabels vertauschen. Zum Ändern der Polarität eines Mikrofons müs-
sen die Leitungen der Mikrofonkapsel vertauscht werden. Diese Änderung sollte von Ihrem
Vertragshändler, dem Shure-Servicecenter oder anderen qualifizierten Wartungstechnikern
durchgeführt werden.
Typ
Dynamisch (Tauchspule)
Frequenzgang 50 bis 15.000 Hz
Richtcharakteristik Nierencharakteristik (gerichtet)-mit gleichförmi¬gem
Frequenzgang
lmpedanz Die Nennimpedanz des Doppelimpedanzmikrofons
beträgt 150 Ohm (Istwert: 250 Ohm) beim Anschluß an
Mikrofoneingänge mit Nennimpedanzen von 19 bis 300
Ohm und „hochohmig“ beim Anschluß an hochohmige
Mikrofoneingänge. Im Lieferzustand auf niederohmigen
Betrieb geschaltet. Zum Ändern der Impedanz siehe die
Abschnitte „Impedanzwahl“ und „Anschlüsse“.
Ausgangspegel (bei 1000 Hz) Leerlaufspannung*
„L“ –58,0 dBV . (1,3 mV)
„H“ –35,0 dBV . (17,6 mV)
*0 dBV = 1 Volt je Pascal (1 Pa = 94 dB
Schalldruckpegel)
Polarität Positiver Druck an der Membran erzeugt positive
Spannung an Pin 2 (in Bezug auf Pin 3).
Schalter Integrierter Ein/Aus-Magnetschalter mit Verriegelung.
Zum Sperren des Schalters in der Stellung ON, die
Schraube an der Verriegelungsplatte entfernen und die
Verriegelungsplatte um 180° drehen. Wieder zusammen-
bauen und die Schraube festziehen.
Kapselschwingungsdämpfung Eingebauter Gummischwingungsdämpfer
Schwenkadapter Im 90°-Bereich von der Senkrechten zur Waagerechten
einstellbar; er¬möglicht einfaches Abnehmen, eignet sich
zur Montage auf einem Stativ mit 5/8”–27-Gewinde
Gehäuse Verchromtes Spritzgußgehäuse mit ARMO-DUR®-Grill
und Edelstahl-Gitter
Nettogewicht (ohne Kabel) 255 g
Zur CE-Kennzeichnung berechtigt. Entspricht der Richtlinie zur elektromagnetischen
Verträglichkeit 2004/108/EG. Erfüllt die Prüfungs- und Leistungskriterien der europäischen
Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2).
Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:
SHURE Europe GmbH
Department: EMEA Approvals
Wannenäckerstrasse 28
74078 Heilbronn, Germany
Phone: +49 7131 72 14 0
Fax: +49 7131 72 14 14
E-Mail: EMEAsupport@shure.de
MITGELIEFERTES ZUBEHÖR
Schwenkadapter A25D
ERSATZTEILE
Kapsel R45
Filter und Grill RK244G
SONDERZUBEHÖR
Übertrager zur Leistungsanpassung A95 Series
Isolierungshalterung A55M, A55HM
Vorrichtung zur Montage zweier Mikrofone A26M
Windschutz A2WS-GRA, A2WS-BLK
7,6 m-Kabel ( niederohmig) C25J
6,1 m-Kabel ( hochohmig) C20AHZ
