Kippribor HT-8044.ZA2 [20/56] Схемы подключения

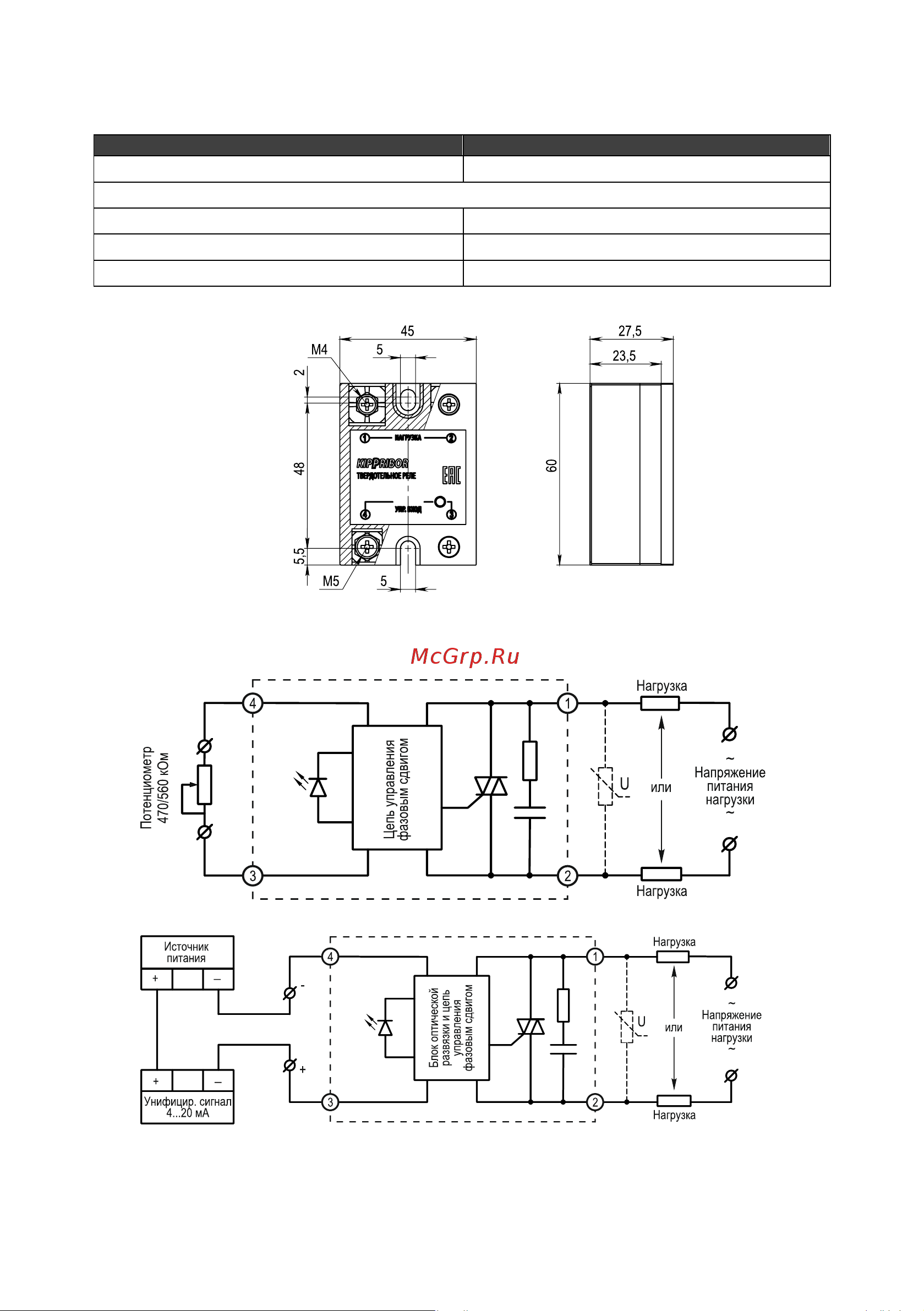

![Kippribor HT-8044.ZA2 [20/56] Схемы подключения](/views2/1872475/page20/bg14.png)
Таблица 17 - модификации и номинальные токи серий HD-xx44.VA [M02], HD-xx44.LA [M02], HD-xx22.10U
[M02] (продолжение)
Модификация ТТР
Номинальный ток нагрузки, А
HD-8044.LA [M02]
80
Серия HD-xx22.10U [M02]
HD-1022.10U [M02]
10
HD-2522.10U [M02]
25
HD-4022.10U [M02]
40
3.3.3 Габаритные размеры
Рисунок 9 - габаритные и установочные размеры ТТР серий HD-xx44.VA [M02], HD-xx44.LA [M02], HD-
xx22.10U [M02]
3.3.4 Схемы подключения
Рисунок 10 - схема подключения ТТР серии HD-xx44.VA [M02]
Рисунок 11 - схема подключения ТТР серии HD-xx44.LA [M02]
