Kippribor HT-8044.ZA2 [51/56] Установка нескольких ттр с радиаторами в одном шкафу управления

пятствует нормальному отводу тепла от твердотельного реле (твердотельного регулятора). Не-

равномерный слой приводит к образованию между поверхностями ТТР и радиатора ещё боль-

шего количества воздушных пустот и резко повышает тепловое сопротивление перехода. Опти-

мальным считается слой теплопроводной пасты до 40 мкм, когда через слой термопасты видна

структура поверхности радиатора, поскольку этого вполне достаточно для покрытия шерохова-

тости поверхностей. Целесообразно наносить пасту на радиатор с использованием ровного ме-

таллического шпателя, добиваясь распределения пасты пропорционально дефектам поверхно-

сти. Нанесение пасты на радиатор эффективнее по причине большей неровности его поверхно-

сти по сравнению с основанием реле. После установки реле на радиатор с нанесенной термо-

пастой необходимо осуществить «притирку» поверхностей. Притирка совершается небольшими

колебательными движениями (до 5 мм, но без взаимного отрыва поверхностей!) с одновремен-

ным прижимом ТТР к радиатору. Только после этого можно совершать фиксацию устройства на

радиаторе винтами.

При монтаже всегда используйте крепежные винты с целью максимально плотного приле-

гания поверхностей ТТР и радиатора.

При установке радиатора охлаждения внутри оборудования либо монтажного шкафа поза-

ботьтесь о том, чтобы ничто не препятствовало естественной циркуляции воздуха через радиа-

тор охлаждения. Следует также принять во внимание, что площадь поперечного сечения вход-

ных и выходных решеток шкафа должна быть не меньше площади поперечного сечения радиа-

тора (радиаторов). Всегда располагайте радиатор охлаждения таким образом, чтобы потоки

естественной циркуляции воздуха проходили вдоль рёбер охлаждения радиатора (снизу-вверх)

или в любом положении при наличии принудительного обдува с помощью вентилятора охлажде-

ния, в противном случае эффективность применения радиатора заметно снизится. Если радиа-

торы снабжены вентиляторами, то производительность системы вентиляции шкафа управления

должна быть не менее суммарной производительности всех вентиляторов, установленных в

шкафу.

Типы допустимых к установке на конкретный радиатор ТТР указаны в таблицах подраз-

дела «Рекомендации по выбору радиатора охлаждения».

5.1.2 Установка нескольких ТТР с радиаторами в одном шкафу управления

При установке нескольких ТТР с радиаторами в одном шкафу нужно принять меры к тому,

чтобы они не затрудняли теплоотдачу друг друга. При расположении ТТР в одном ряду следует

расстояние между радиаторами (D) принимать величиной не менее 0,7 от ширины большего ра-

диатора (А2).

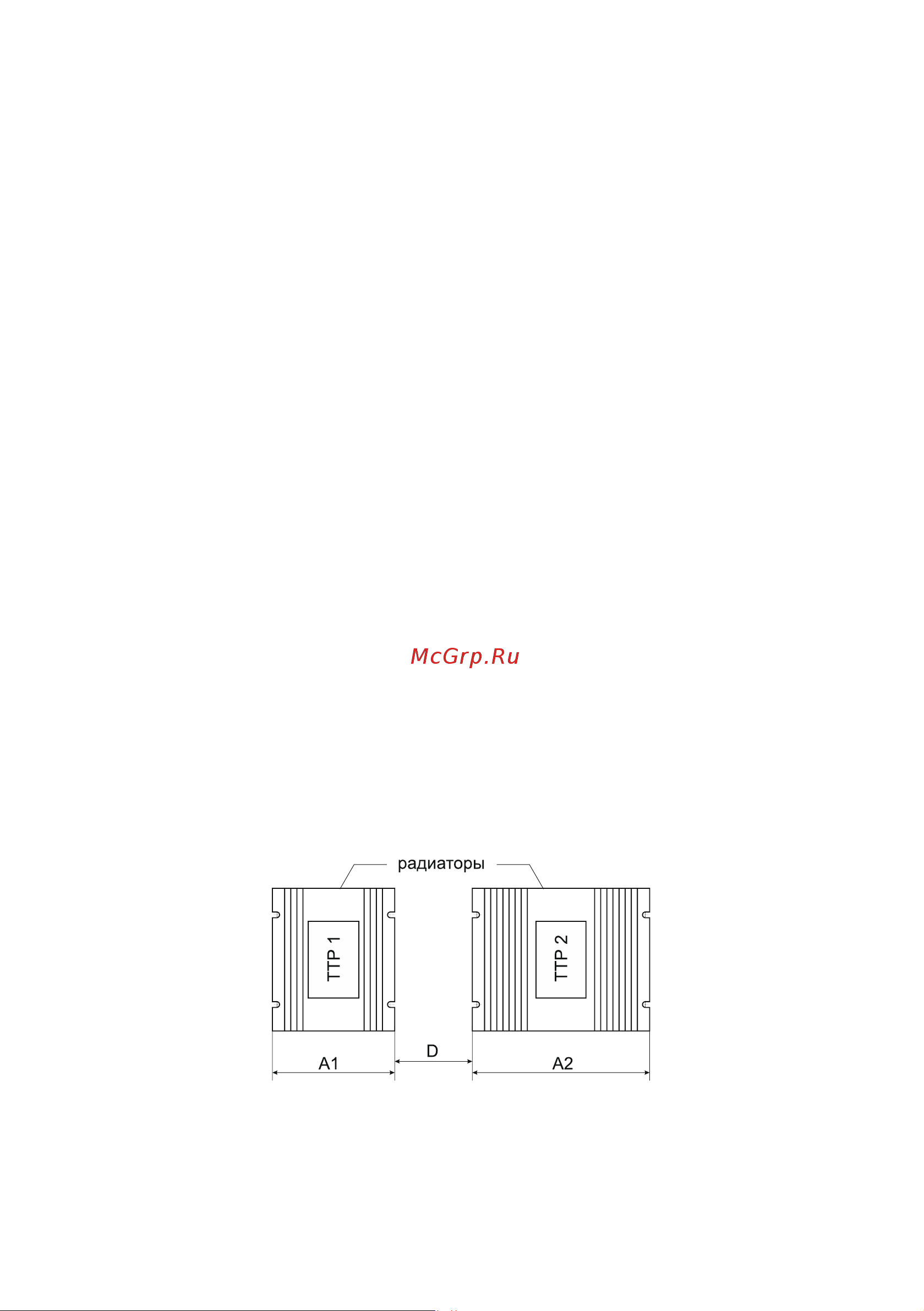

Рисунок 39 – схема размещения ТТР при монтаже в одном ряду

При расположении ТТР друг над другом необходимо нижнее устройство поднимать над

поверхностью установки на расстояние не менее высоты верхнего (B ≥ h) и расстояние по вер-

тикали между рядами ТТР также выдерживать не менее высоты верхнего.
