Kippribor HT-8044.ZA2 [21/56] Технические характеристики ттр hdh xx44 zd3 m02
![Kippribor HT-8044.ZA2 [21/56] Технические характеристики ттр hdh xx44 zd3 m02](/views2/1872475/page21/bg15.png)

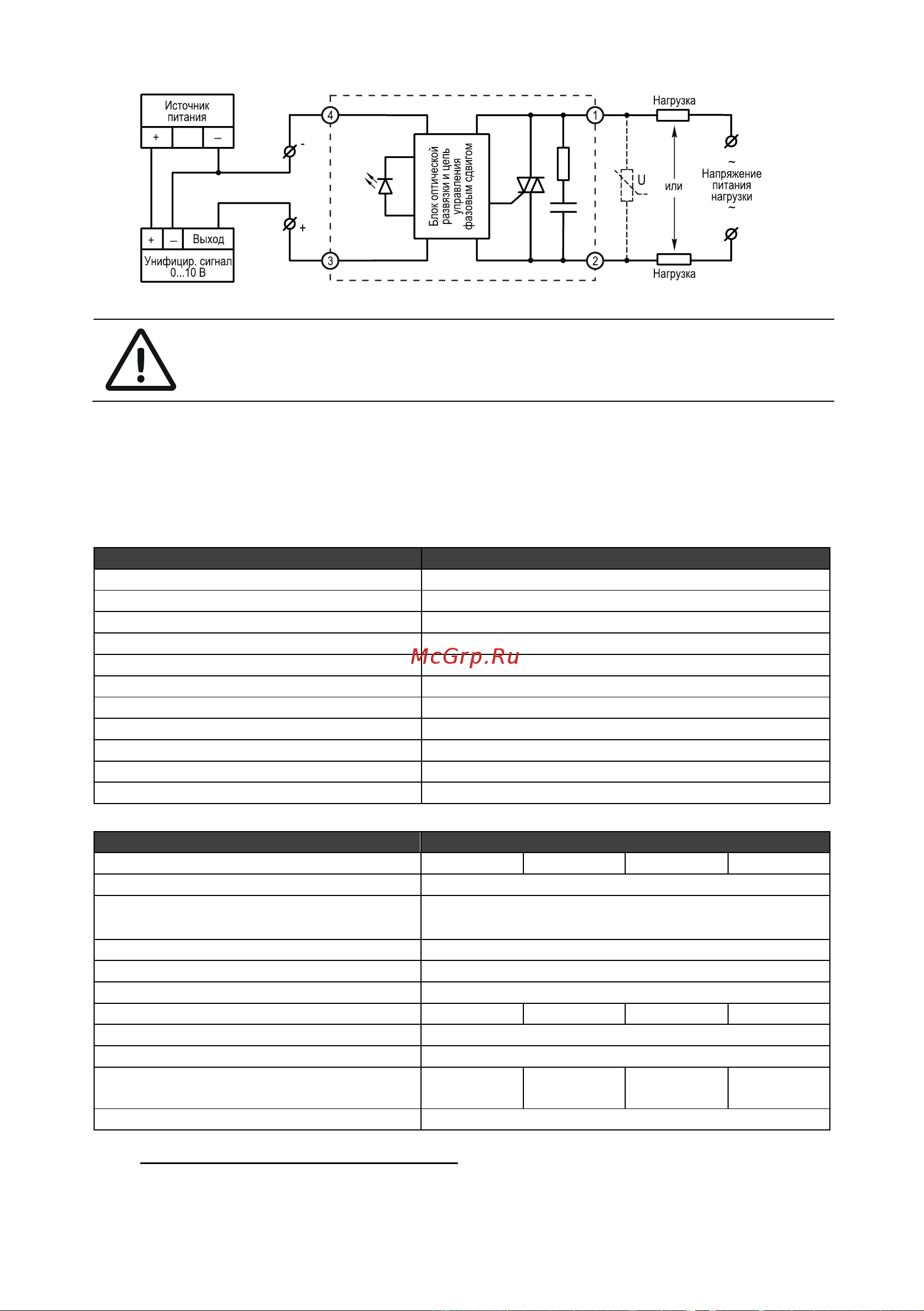

Рисунок 12 - схема подключения ТТР серии HD-xx422.10U [M02]
Для защиты силового ключа ТТР от воздействия импульсных помех необходимо уста-
новить варистор параллельно цепи нагрузки (на схемах подключения показан пункти-
ром).
3.4 Технические характеристики ТТР HDH-xx44.ZD3 [M02]
Однофазные общепромышленные ТТР, предназначенные для коммутации цепей питания
мощной резистивной и индуктивной нагрузки в однофазной или трехфазной сети.
3.4.1 Технические характеристики
Таблица 18 - характеристики входных цепей ТТР серии HDH-xx44.ZD3 [M02]
Параметр
Значение
Модель ТТР
HDH-xx44.ZD3 [M02]
Тип управляющего сигнала
Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала
3…32 VDC
Напряжение гарантированного включения
≥ 3 VDC
Напряжение гарантированного выключения
≤ 1 VDC
Ток потребления цепи управления
≤ 18 мА
Время включения
≤ 10 мс (при частоте 50 Гц)
Время выключения
≤ 10 мс (при частоте 50 Гц)
Максимальная частота переключения
50 Гц
Входное сопротивление
0,3…1,8 кОм
Гальваническая изоляция цепи управления
Да
Таблица 19 - характеристики выходной цепи ТТР с серии HDH-xx44.ZD3 [M02]
Параметр
Значение
Номинальный ток ТТР
60 А
80 А
100 А
120 А
Тип выходных силовых элементов
SCR-тиристоры на керамической подложке
Тип коммутируемой сети
− Однофазная.
− Трехфазная
1
Вид коммутируемого тока
Переменный
Вид коммутации
С контролем перехода напряжения через «0»
Минимальный коммутируемый ток
0,1 А
Максимальный коммутируемый ток
10 А
25 А
40 А
Диапазон напряжения питания нагрузки
24...440 VAC
Частота источника питания нагрузки
50 Гц
Максимальный импульс тока во включенном
состоянии (≤ 10мс)
880 А
1200 А
1600 А
1800 А
Максимальное пиковое напряжение
900 VAC (9 класс)
1
– для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы вклю-
чения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
