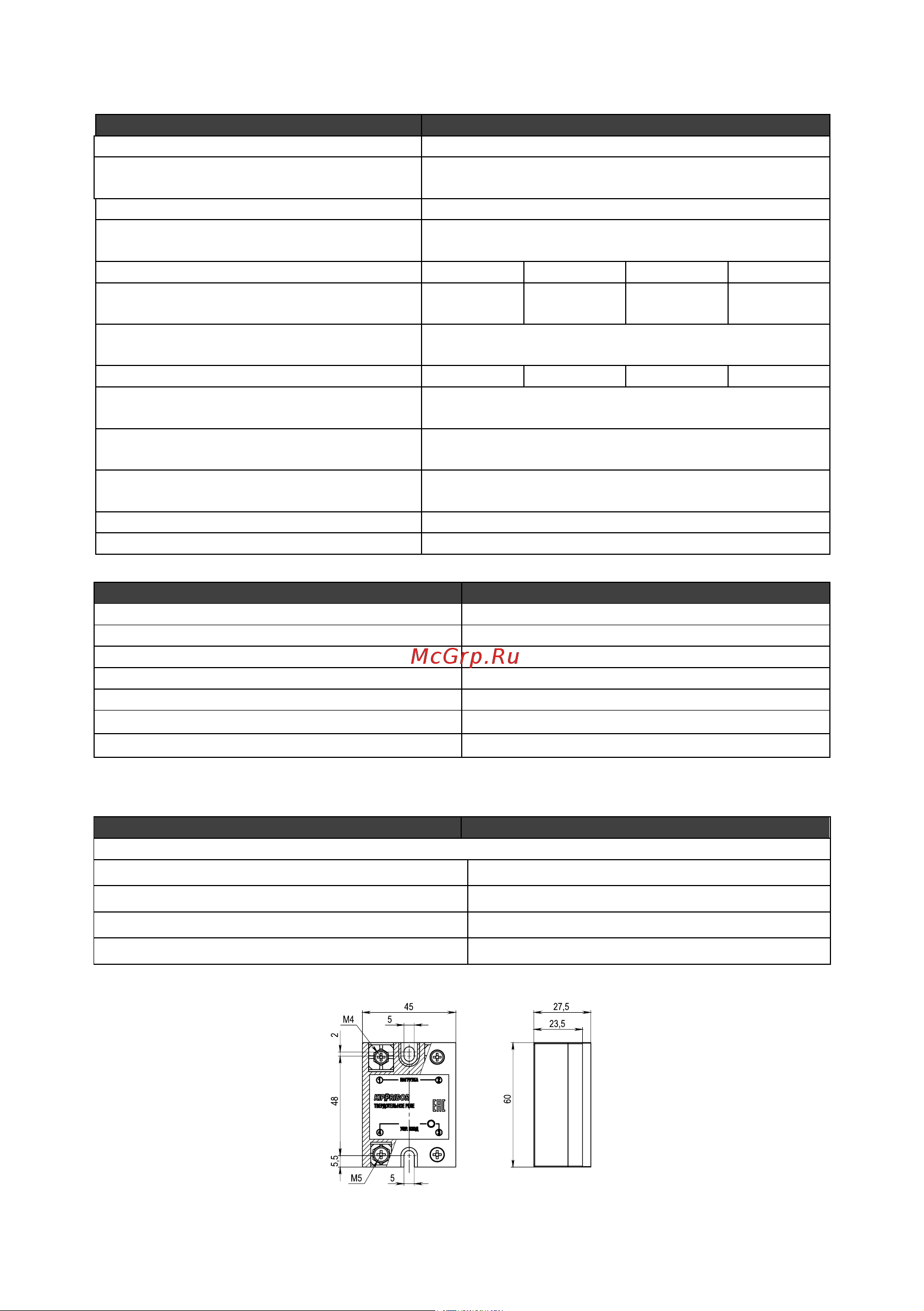

Таблица 19 - характеристики выходной цепи ТТР с серии HDH-xx44.ZD3 [M02] (продолжение)
Параметр
Значение
Ток утечки в закрытом состоянии
≤ 8,5 мА
Падение напряжения в коммутируемой цепи
во включенном состоянии
≤1,8 VAC
Скорость нарастания тока (di/dt)
100 А/мкс
Скорость нарастания напряжения в закрытом
состоянии (dV/dt)
500 В/мкс
I
2
t (< 10 мс)
2400 А
2
с
4000 А
2
с
6000 А
2
с
8500 А
2
с
Тепловое сопротивление переход – основа-
ние (Rthjc)
0,65°С/ Вт
0,49°С/ Вт
0,39°С/ Вт
0,34°С/ Вт
Максимальная температура p-n перехода
(Tjmax)
125°С
Мощность рассеивания (Dissipation)
1,17 Вт*А
1,15 Вт*А
1,11 Вт*А
1,09 Вт*А
Электрическая прочность изоляции (цепь упр.
/ вых. цепь)
2500 VAC (UL1577)
Электрическая прочность изоляции (корпус /
вх. цепь)
2500 VAC (UL1577)
Электрическая прочность изоляции (корпус /
вых. цепь)
2500 VAC (UL1577)
Сопротивление изоляции
500 МОм (при 500 VDC)
Встроенная RC-цепочка
Да
Таблица 20 - общие характеристики ТТР серий серии HDH-xx44.ZD3 [M02]
Параметр
Значение
Температура окружающей среды
-30…+70°С
Степень защиты
IP54 (без учета присоединительных клемм)
Охлаждение
Воздушное
Материал основания
Медь, гальванизированная никелем
Индикация наличия управляющего сигнала
LED-индикатор
Тип монтажа
Крепление винтами на плоскость
Масса
≤ 150 г
3.4.2 Модификации и номинальные токи
Таблица 21 - модификации и номинальные токи серии HDH-xx44.ZD3 [M02]
Модификация ТТР
Номинальный ток нагрузки, А
Серия HDH-xx44.ZD3 [M02]
HDH-6044.ZD3 [M02]
60
HDH-8044.ZD3 [M02]
80
HDH-10044.ZD3 [M02]
100
HDH-12044.ZD3 [M02]
120
3.4.3 Габаритные размеры
Рисунок 13 - габаритные и установочные размеры ТТР серии HDH-xx44.ZD3 [M02]
