3) Знак соответствия требованиям ТР ТС.

4) Параметры управляющего сигнала.

5) Обозначение клемм цепи управления.

6) Наименование и модификация ТТР.

7) Торговая марка.

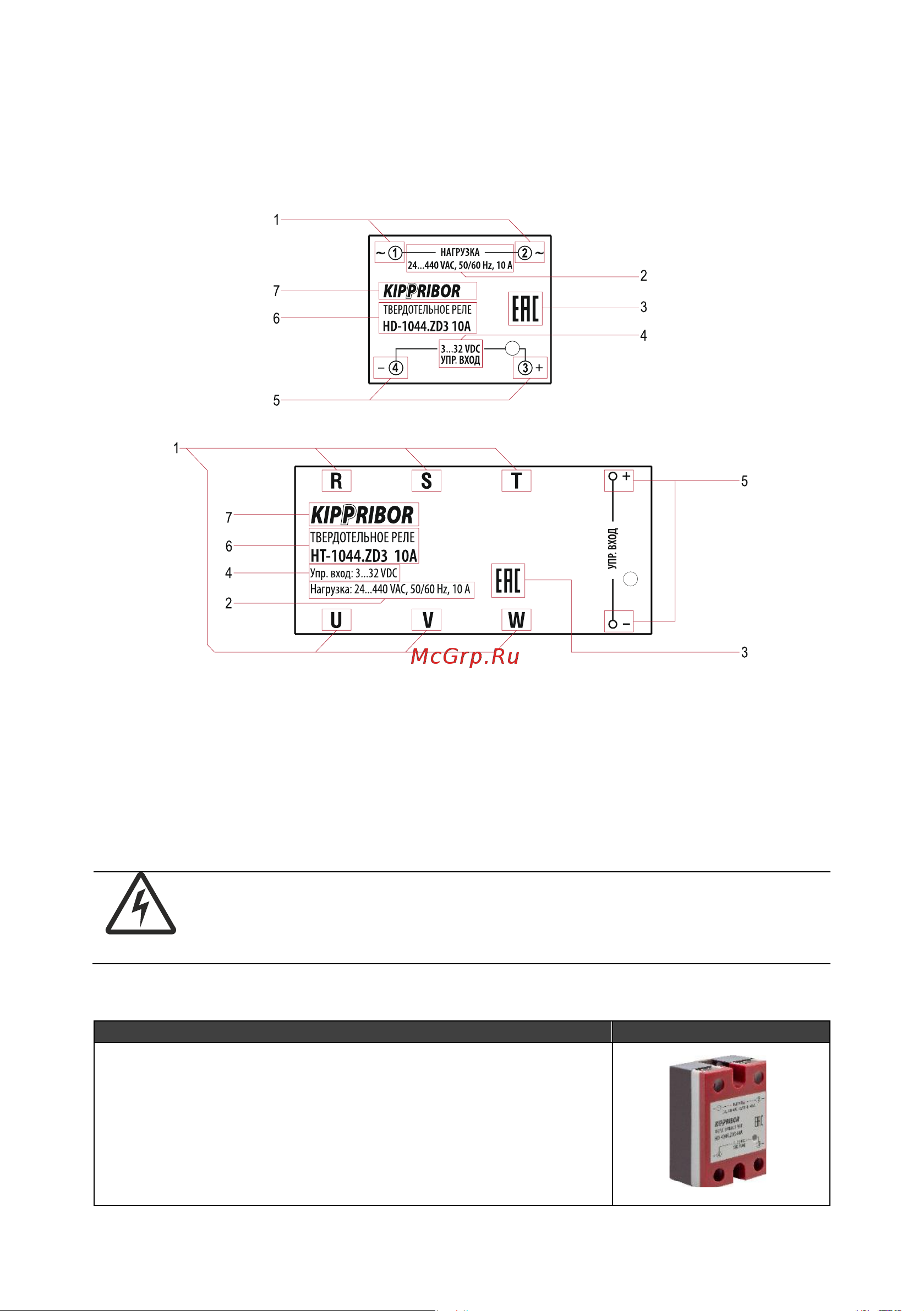

Рисунок 2 – заводская маркировка ТТР серий HD, HDH

Рисунок 3 - заводская маркировка ТТР серий HT

2.5 Модельный ряд

Модельный ряд ТТР KIPPRIBOR модификации [M02] представлен модификациями для

коммутации как малых, так и больших токов нагрузки, а также специальными сериями для вы-

полнения специфических задач. ТТР KIPPRIBOR обеспечивают надежную гальваническую раз-

вязку входных и выходных электрических цепей друг от друга (за исключением серии HD-xx44.VA

[M02]), а также изоляцию токоведущих цепей от элементов конструкции прибора, поэтому при-

менение дополнительных мер изоляции цепей не требуется.

Серия ТТР HD-xx44.VA [M02] не имеет гальванической развязки между управ-

ляющей и выходной цепями. При эксплуатации ТТР серии HD-xx44.VA [M02]

следует учитывать эту конструктивную особенность и выполнять работы с ТТР

при условии полного снятия напряжения.

Краткий обзор серий представлен ниже.

Таблица 2 – модельный ряд ТТР KIPPRIBOR модификации [M02]

Описание

Внешний вид

Серия: HD-xx44.ZD3 [M02] выключатель в стандартном корпусе.

Применение: общепромышленное.

Коммутируемое напряжение: переменное (AC).

Силовой переключающий элемент: симистор (TRIAC).

Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.

Диапазон коммутируемого тока: 0,1…40 А.

Диапазон коммутируемого напряжения: 24…440 VAC.

Номинальное напряжение нагрузки: 220 / 380 VAC.
