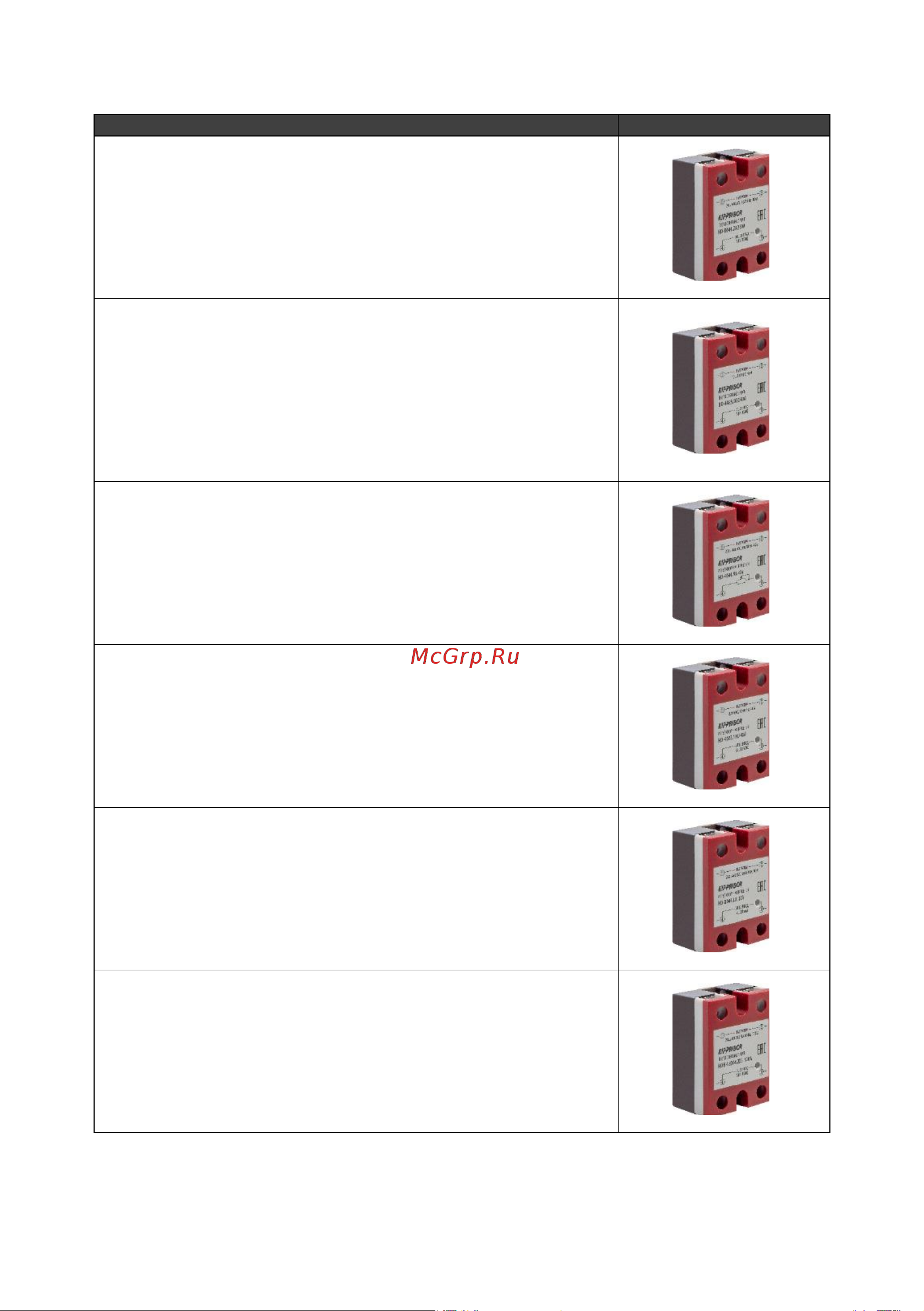

Таблица 2 – модельный ряд ТТР KIPPRIBOR модификации [M02] (продолжение)
Описание
Внешний вид
Серия: HD-xx44.ZA2 [M02] выключатель в стандартном корпусе.
Применение: общепромышленное.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC).
Управляющий сигнал: дискретный сигнал напряжения 90…250 VAC.
Диапазон коммутируемого тока: 0,1…80 А.
Диапазон коммутируемого напряжения: 24…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HD-xx25.DD3 [M02] выключатель специальной серии в стандарт-
ном корпусе.
Применение: для коммутации цепей постоянного напряжения.
Коммутируемое напряжение: постоянное (DC).
Силовой переключающий элемент: MOSFET.
Управляющий сигнал: дискретный сигнал напряжения 5…32 VDC.
Диапазон коммутируемого тока: 0,002…40 А.
Диапазон коммутируемого напряжения: 12…250 VDC.
Номинальное напряжение нагрузки: 12 / 24 / 60 / 220 VDC.
Серия: HD-xx44.VA [M02] регулятор в стандартном корпусе.
Применение: для плавного регулирования напряжения.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC).
Управляющий сигнал: переменный резистор 0…470/560 кОм.
Диапазон коммутируемого тока: 0,1…40 А.
Диапазон регулирования напряжения: 10…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HD-xx22.10U [M02] регулятор в стандартном корпусе.
Применение: для плавного регулирования напряжения.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC).
Управляющий сигнал: аналоговый сигнал 0…10 В.
Диапазон коммутируемого тока: 0,1…40 А.
Диапазон регулирования напряжения: 10…220 VAC.
Номинальное напряжение нагрузки: 220 VAC.
Серия: HD-xx44.LA [M02] регулятор в стандартном корпусе.
Применение: для плавного регулирования напряжения.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC).
Управляющий сигнал: аналоговый сигнал 4…20 мА.
Диапазон коммутируемого тока: 0,1…80 А.
Диапазон регулирования напряжения: 10…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HDH-xx44.ZD3 [M02] выключатель в стандартном корпусе.
Применение: для мощной нагрузки.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: SCS-тиристор.
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,1…120 А.
Диапазон коммутируемого напряжения: 24…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
