Русский - 21

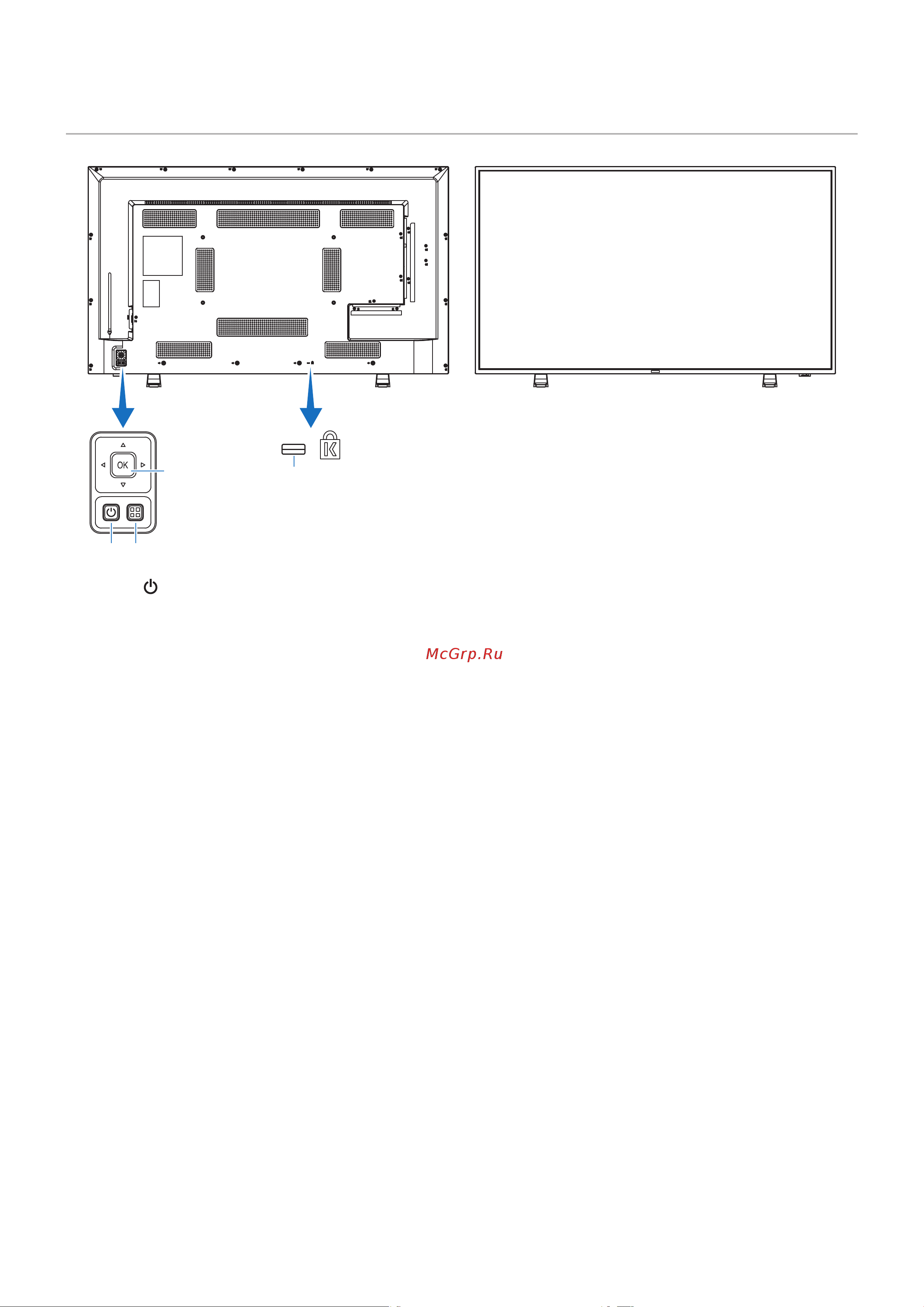

1
4
2
3
1
Переключение между режимами включения питания и ожидания.
2
Открытие экранного меню, когда оно закрыто.
Возврат к предыдущему экранному меню, когда экранное меню открыто.
3
Служит кнопкой установки для выполнения функции, выбранной в открытом экранном меню.
Перемещение вправо или влево в экранном меню управления.
Перемещением влево и вправо с помощью клавиш влево/вправо увеличиваются или уменьшаются
значения регулировки.
Перемещение вверх или вниз в экранном меню управления.
Нажатием на клавиши влево/вправо при закрытом экранном меню напрямую регулируется громкость.
4
