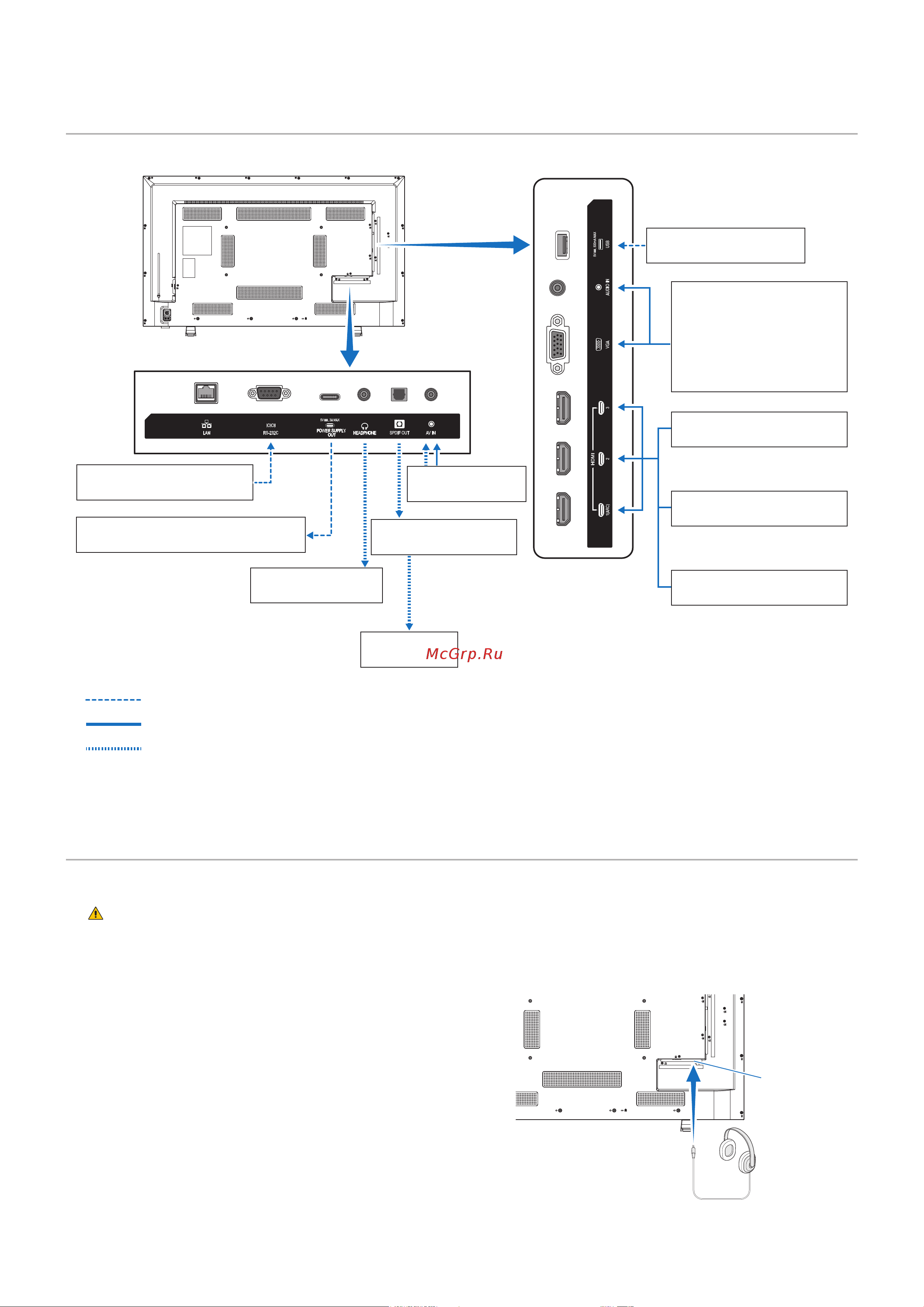

Nec MultiSync E558 [28/90] Схема соединений
![Nec MultiSync E558 [28/90] Схема соединений](/views2/1873713/page28/bg1c.png)
Русский - 25
Компьютер (RS-232C)
Видеопроигрыватель
(композитный)
Компьютер (HDMI)
Компьютер
(стерео мини-jack)
Компьютер (D-sub)
Видеопроигрыватель
(стерео мини-jack)
Видеопроигрыватель
(компонентный)
USB-накопитель
Видеопроигрыватель (HDMI)
Проигрыватель Blu-ray или
DVD (HDMI)
Аудиовидеоусилитель
Внешние
динамики
Наушники
Подача питания на внешнее
оборудование: 5 В / 3 А (макс.)
: Другие сигналы
: Видеосигнал
: Аудиосигнал
При использовании наушников подключайте их к разъему HEADPHONE (НАУШНИКИ) монитора.
Не подключайте надетые наушники.
В противном случае, в зависимости от громкости звука, возможно повреждение слуха.
• К монитору можно подключать наушники со штекером стерео мини-jack. Если на наушниках
слишком большой штекер, который не входит в разъем, приобретите в магазине аудиотехники
переходник со штекера стерео jack
диаметром 6,35 мм на штекер стерео
мини-jack.
При подключении наушников звук из
динамика отключается.
При подключении изделия
к выходному разъему видео
(компонентного) видеопроигрывателя
или другого устройства, в экранном
меню перейдите в [Setup] (Установка)
-> [VGA Options] (Параметры VGA) ->
[VGA Mode] (Режим VGA) и выберите
[YPbPr].
Разъем
HEADPHONE
(НАУШНИКИ)
