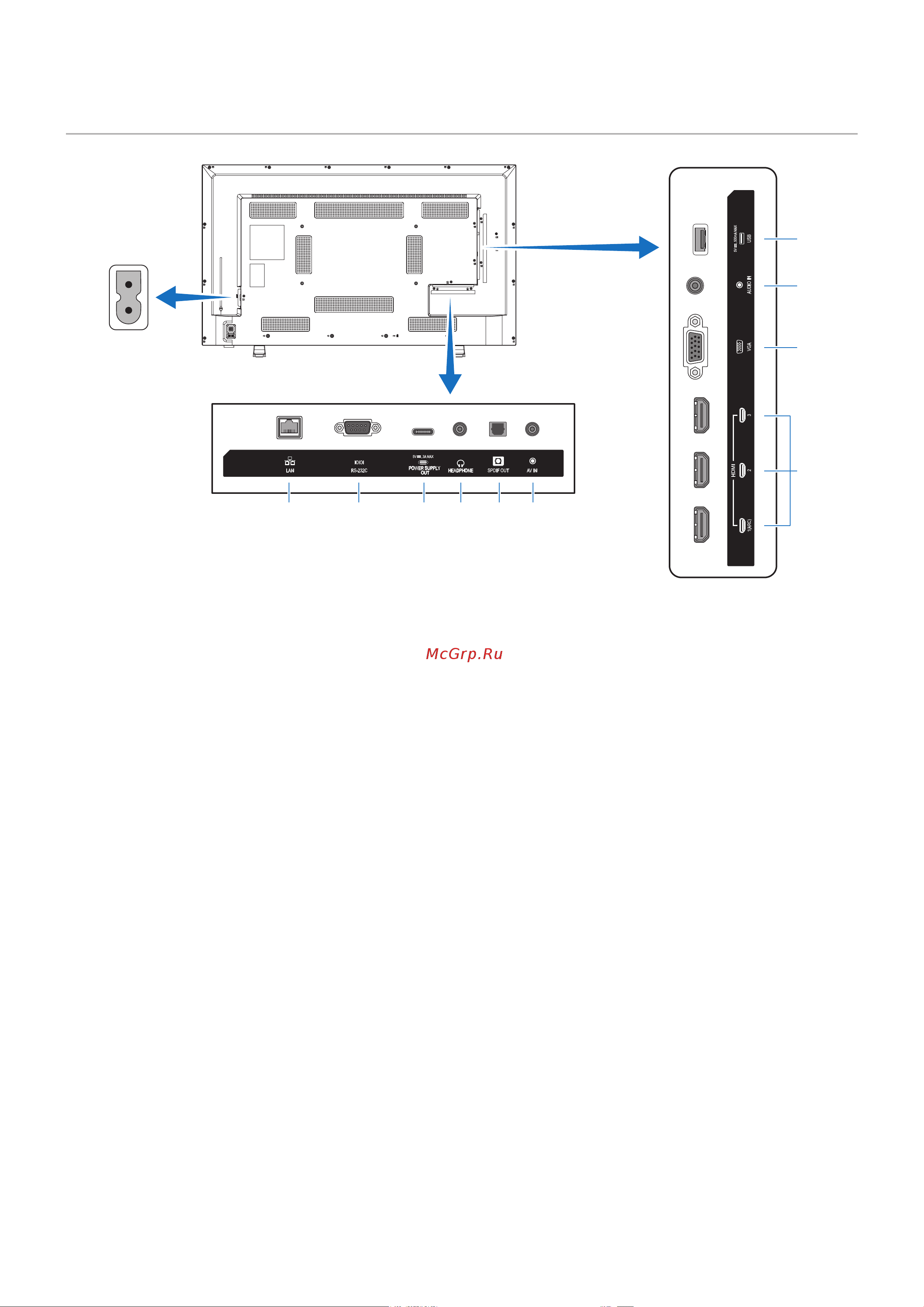

Nec MultiSync E558 [25/90] Панель разъемов
![Nec MultiSync E438 [25/90] Панель разъемов](/views2/1873713/page25/bg19.png)
Русский - 22
1 2 3 4 5 6
0
9
8
7
1
Используйте функцию HTTP-сервера и веб-браузер на
компьютере для управления настройками LAN монитора.
Порт LAN монитора не предназначен
для прямого подключения к сети
общего пользования (в том числе через
маршрутизаторы, предоставляемые в
аренду поставщиком услуг Интернета).
По этой причине подключение порта
проводной сети LAN непосредственно
к сети общего пользования запрещено
в соответствии с Законом о
телекоммуникационном бизнесе.
2
Для подключения к компьютеру. Принимает управляющие
команды с компьютера.
3
При подключении кабеля USB проверяйте форму разъемов.
При подаче питания через порт USB Type-C используйте
кабель USB, рассчитанный на 3 А.
Не стягивайте кабель USB. В противном случае возможны
перегрев или возгорание.
4
Служит для вывода выбранного аудиосигнала.
5
Для подключения к аудиоустройству, оснащенному входным
разъемом цифрового аудио.
6
Для подключения к выходному разъему видео (композитного)
видеопроигрывателя или других устройств.
7
Для подключения к устройствам с цифровым
видеоинтерфейсом, соответствующим стандарту HDMI.
Разъем HDMI1 также поддерживает функцию ARC
(реверсивный аудиоканал) для аудиовыхода. Подключайте к
этому разъему кабель HDMI с поддержкой ARC.
Подключайте к разъему HDMI1 (ARC) аудиоустройства с
поддержкой ARC.
ARC передает звук с монитора на
аудиооборудование через разъем HDMI1 ARC.
Используйте прилагаемый кабель HDMI с
поддержкой ARC. Звук с монитора выводится
аудиооборудованием с поддержкой
ARC, таким как аудиовидеоусилители.
Для управления громкостью и прочими
функциями аудиооборудования можно
использовать прилагаемый пульт
дистанционного управления.
8
Для подключения к выходному разъему видео (аналогового)
компьютера.
При подключении монитора к выходному разъему видео
(компонентного) видеопроигрывателя или другого устройства,
в экранном меню перейдите в [Setup] (Установка) -> [VGA
Options] (Параметры VGA) -> [VGA Mode] (Режим VGA) и
выберите [YPbPr].
9
Для подключения к выходному разъему аудио компьютера
или другого устройства.
0
Может использоваться для отображения фотографий
(неподвижных изображений) и воспроизведения видео- и
музыкальных файлов c USB-накопителя.
При подключении USB-накопителя или кабеля USB
проверяйте форму разъемов.
