Русский - 39

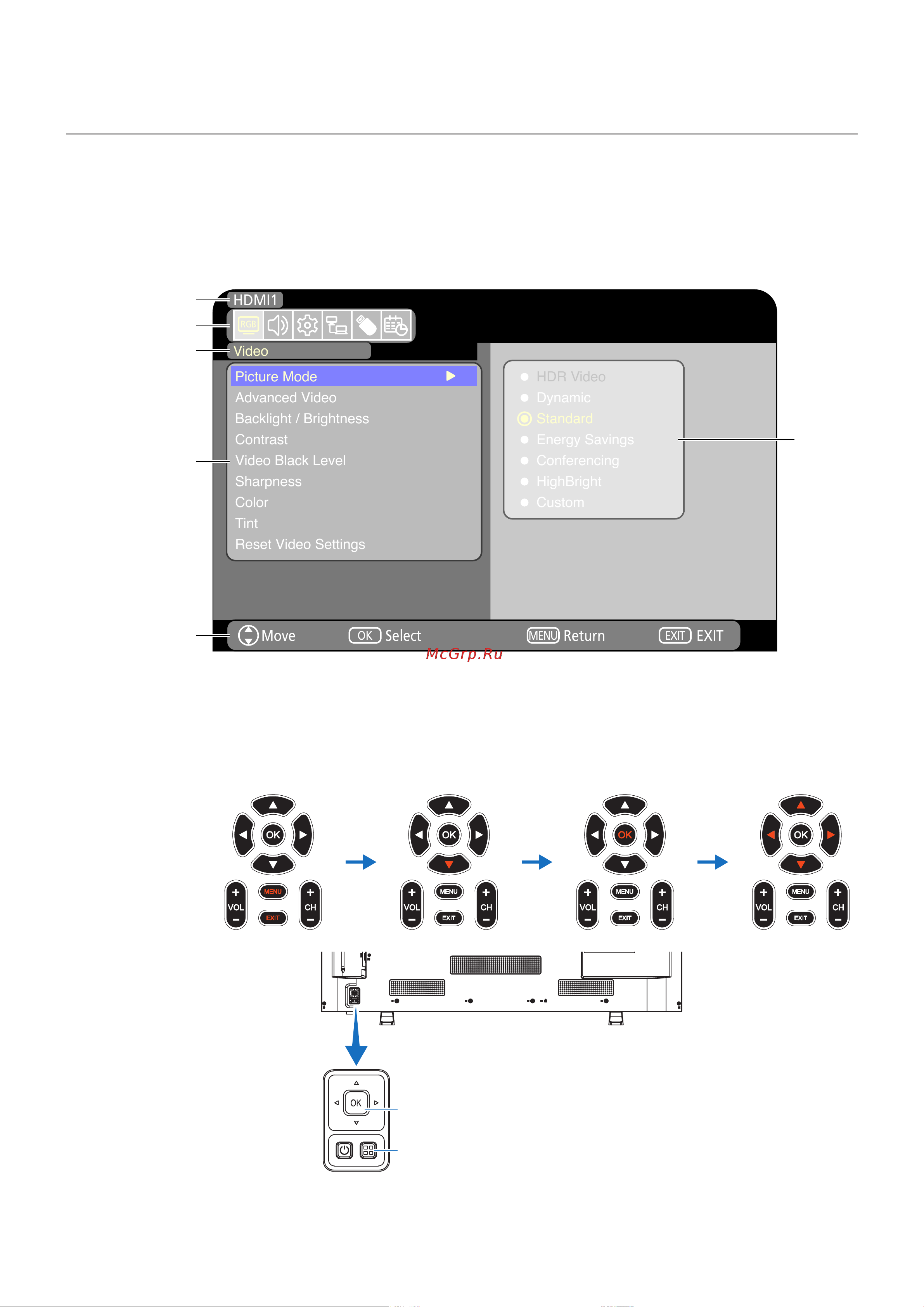

Элементы экранного меню
Монитор обладает функцией экранного меню, которая позволяет пользователю с легкостью выполнять регулировку
экрана.
Управляя меню, отображаемым в верхней части экрана, можно регулировать яркость и выполнять другие настройки
экрана.
Структура экрана меню Экран меню состоит из следующих элементов.
Video
Move Select
HDMI1
Picture Mode
Advanced Video
Backlight / Brightness
Contrast
Video Black Level
Sharpness
Color
Tint
Reset Video Settings
HDR Video
Dynamic
Standard
Energy Savings
Conferencing
HighBright
Custom
OK
Return
MENU
EXIT
EXIT
Источник входного
сигнала
Выбранное
главное меню
Подменю
Настройки
Указатель кнопок
Значки главного меню
Беспроводной
пульт
дистанционного
управления
Чтобы открыть или закрыть
экранное меню, нажмите на
кнопку MENU (МЕНЮ).
Чтобы закрыть экранное меню
и прекратить выполнение
операций в нем, нажмите на
кнопку EXIT (ВЫХОД).
Чтобы перемещаться
по подменю,
нажимайте
q
.
Чтобы выбрать
пункт, нажмите на
кнопку OK.
Чтобы выбрать
настраиваемый
параметр и настроить
значение, нажимайте
p
,
q
,
t
и
u
.
Панель управления
монитора
Чтобы выбрать настраиваемый параметр и настроить значение,
нажимайте
p
,
q
,
t
и
u
.
Чтобы выбрать пункт, нажмите на кнопку OK.
Чтобы открыть или закрыть экранное меню, нажмите на кнопку
MENU/EXIT (МЕНЮ/ВЫХОД).
