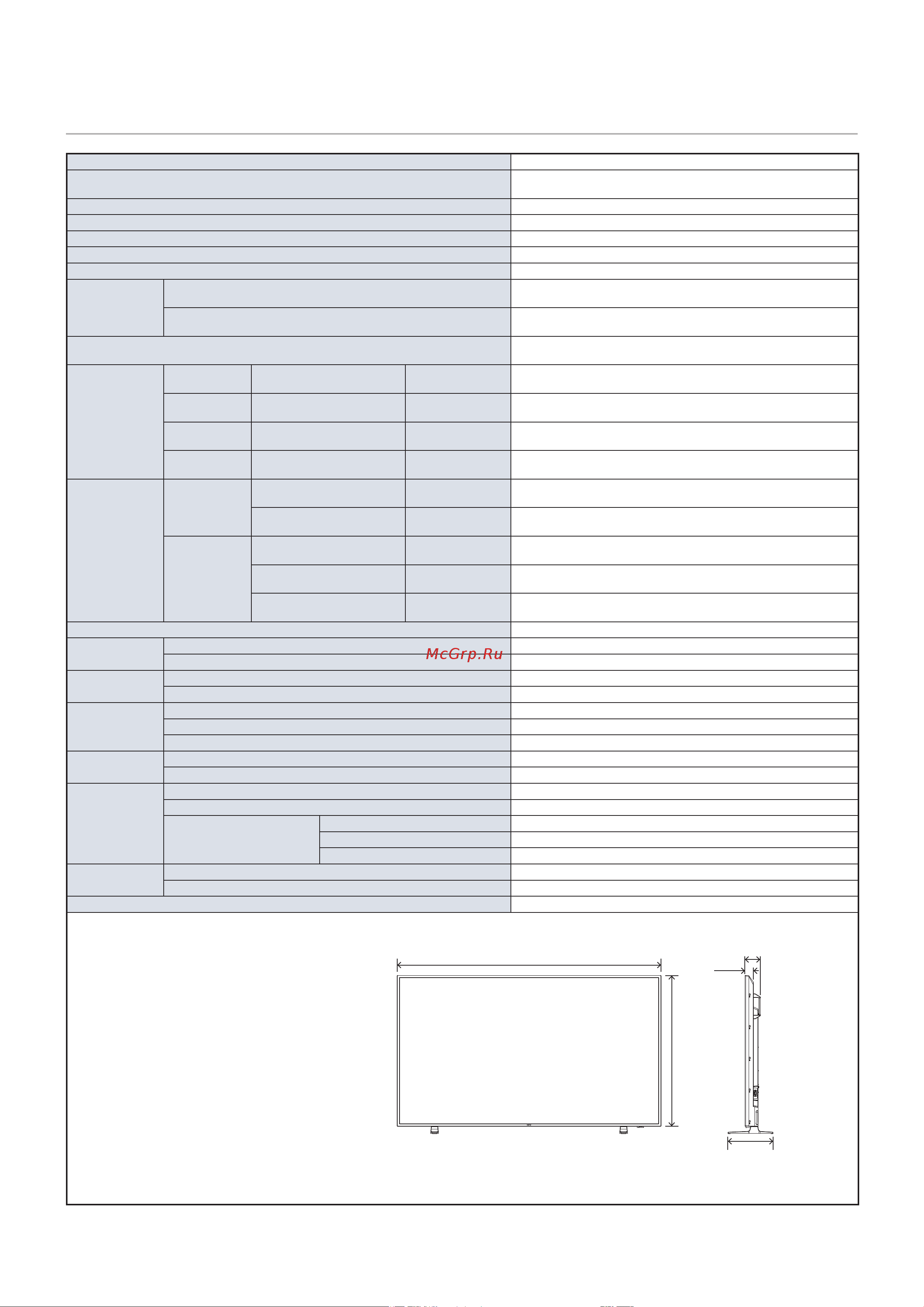

Русский - 70
E658
Размер (размер области отображения) 65 дюймов / 1639 мм по диагонали
Тип ЖКД
Цветной ЖКД с активной матрицей на тонкопленочных
транзисторах
Размер видимой области 1428,48 x 803,52 мм
Разрешение 3840 x 2160
Шаг пикселя 0,372 мм
Цвет Свыше 1073 миллионов цветов
Яркость 350 кд/м
2
(макс.) (при 25 °C)
Частота
По горизонтали
31–83 кГц (аналоговый вход)
15,625/15,734 кГц, 31–136 кГц (цифровой вход)
По вертикали
56 Гц, 60 Гц, 70 Гц, 75 Гц (аналоговый вход)
24 Гц, 30 Гц, 50 Гц, 60 Гц, 70 Гц, 75 Гц (цифровой вход)
Частота пикселизации
13,5 МГц, 25 МГц – 162 МГц (аналоговый вход)
25 МГц – 600 МГц (цифровой вход)
Входные
разъемы
VGA (RGB) Разъем VGA
Аналоговый сигнал
RGB
0,7 В п-п / 75 Ом
VGA (YPbPr) Разъем VGA
Компонентный
сигнал
Яркость Y: 1,0 В п-п / 75 Ом, цвет Cb/Cr (Pb/Pr): 0,7 В п-п / 75 Ом
Видео мини-Jack, диаметр 3,5
Композитный
сигнал
1,0 В п-п / 75 Ом
HDMI Разъем HDMI
Цифровой YUV
Цифровой RGB
HDCP 1.4/2.2
Разъемы аудио
Аудиовход
Стерео мини-Jack, диаметр
3,5 мм
Аналоговый
аудиосигнал
Стерео Л/П 0,5 В ср.кв.
Разъем HDMI
Цифровой
аудиосигнал
PCM, 2-канальный, 32, 44,1, 48 кГц (16/20/24 бит)
Аудиовыход
Стерео мини-Jack, диаметр
3,5 мм
Аналоговый
аудиосигнал
Для вывода на наушники
Разъем S/PDIF
Цифровой
аудиосигнал
Для вывода цифрового аудио
Разъем HDMI (ARC)
*3
Цифровой
аудиосигнал
PCM, 2-канальный, 32, 44,1, 48 кГц (16/20/24 бит)
Вывод на динамики Внутренние динамики 10 Вт + 10 Вт (стерео)
Разъемы
управления
RS-232C 9-контактный D-sub x1
LAN RJ-45 10BASE-T / 100BASE-TX
Разъем USB
Порт USB Type-A Для медиапроигрывателя, пост. ток, 5 В / 500 мА (макс.)
Порт USB Type-C Для подачи питания, пост. ток, 5 В / 3 А (макс.)
Условия
эксплуатации
Температура 0–40 °C / 32–104 °F
Влажность 20–80 % (без образования конденсата)
Высота над уровнем моря 0–3000 м
Условия
хранения
Температура –20...60 °C / –4...140 °F
Влажность 10–80 % (без образования конденсата)
Источник
питания
Вход питания Пер. ток, 100–240 В, 50/60 Гц
Входной ток 2,5–1,0 А
Потребление
Полноценная работа 225 Вт (стандартное значение)
В режиме экономии энергии 2,0 Вт или меньше
*1
В режиме ожидания 0,5 Вт или меньше
*1
Вес
С подставкой Прибл. 23,5 кг (51,8 фунта)
Без подставки Прибл. 23,3 кг (51,4 фунта)
Угол наклона ±10°
Размеры
*1 При использовании с настройками
по умолчанию.
*2 Сжатое изображение.
*3 Только HDMI1.
1457.5
73.0
47.0
250
833.9
Технические характеристики могут быть изменены без предварительного уведомления. Единица измерения: мм
