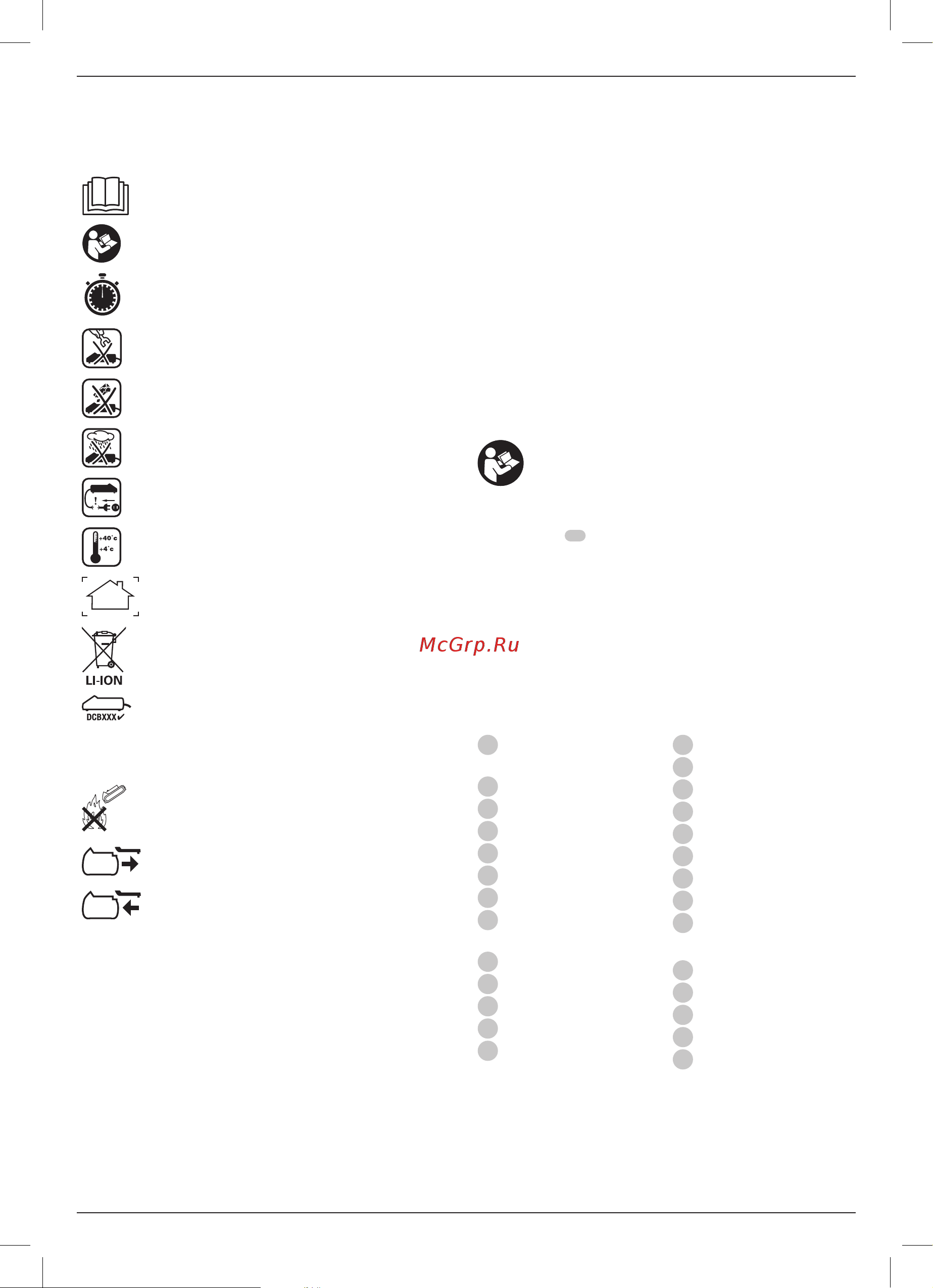

Description (Fig. A)
WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.
Fig. A
1
Variable speed trigger
switch
2
Lock-off button
3
Handle
4
LED worklight
5
LED worklight button
6
Top cap
7
Flexible hose
8
Flexible hose safety spring
guard
9
Flexible hose coupler
10
Grease tube
11
Grease tube cap
12
Grease tube handle
13
Grease tube rod
14
Grease tube assembly
15
Retaining slot
16
Battery
17
Battery release button
18
Rubber feet
19
Hose clip
20
Shoulder strap mount
21
Shoulder strap clip holes
22
Filter
Fig. E
23
Pressure relief valve
24
Purge valve
25
Check valve
26
1/8" NPT fill port
27
1/8" NPT fill port plug
Intended Use
This grease gun is designed for professionally
dispensinglubricant.
Do not use under wet conditions or in the presence of
flammable liquids orgases.
This grease gun is a professional powertool.
Date Code Position (Fig. A)
The date code
34
, which also includes the year of manufacture,
is printed into thehousing.
Example:
2019 XX XX
Year of Manufacture
Markings on Tool
The following pictograms are shown on the tool:
Read instruction manual beforeuse.
Package Contents
The package contains:
1 Grease gun
1 Charger
1 Li-Ion battery pack (C1, D1, L1, M1, P1, S1, T1, X1, Y1 models)
Battery Type
The following SKU(s) operate on a 18 volt battery pack:
DCGG571NK
These battery packs may be used: DCB181, DCB182, DCB183,
DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189,
DCB546, DCB547, DCB548. Refer to Technical Data for
moreinformation.
Labels on Charger and Battery Pack
In addition to the pictographs used in this manual, the labels
on the charger and the battery pack may show the following
pictographs:
Read instruction manual beforeuse.
See Technical Data for chargingtime.
Do not probe with conductiveobjects.
Do not charge damaged batterypacks.
Do not expose towater.
Have defective cords replacedimmediately.
Charge only between 4˚C and 40˚C.
Only for indooruse.
Discard the battery pack with due care for
theenvironment.
Charge
DeWALT
battery packs only with designated
DeWALT
chargers. Charging battery packs other
than the designated
DeWALT
batteries with a
DeWALT
charger may make them burst or lead to
other dangeroussituations.
Do not incinerate the batterypack.
USE (without transport cap). Example: Wh rating
indicates 108 Wh (1 battery with 108 Wh).
TRANSPORT (with built-in transport cap). Example:
Wh rating indicates 3 x 36 Wh (3batteries of 36Wh).
2 Li-Ion battery packs (C2, D2, L2, M2, P2, S2, T2, X2, Y2 models)
3 Li-Ion battery packs (C3, D3, L3, M3, P3, S3, T3, X3, Y3 models)
1 Instruction manual
NOTE: Battery packs, chargers and kitboxes are not included
with N models. Battery packs and chargers are not included with
NT models. Bmodels include Bluetooth® batterypacks.
NOTE: The Bluetooth® word mark and logos are registered
trademarks owned by the Bluetooth®, SIG, Inc. and any use of
such marks by
DeWALT
is under license. Other trademarks and
trade names are those of their respectiveowners.
• Check for damage to the tool, parts or accessories which may
have occurred duringtransport.
• Take the time to thoroughly read and understand this manual
prior tooperation.
