Stalex TBK-4228А (271211) [15/23] Электрическая схема с опциональным плк
![Stalex TBK-4228А (271211) [15/23] Электрическая схема с опциональным плк](/views2/1879454/page15/bgf.png)
14
M1
L22 L32L12
M3
U1 V1 W1 W2V2U2
M2
U3 W3
Contactor
Contactor
TC
200VA
QF3
EL KM1 KM2
KM3
KA6 KA7 KA8
QF4
KA1 KA2 KA3 KA4 KA5
YV4 YV3 JS1 YV5 YV2 YV1 YV6
QF2
AC220V
AC24V
MAIN MOTOR COOLING
PUMP
OIL MOTOR
POWER
MAIN
MOTOR
COOLING
PUMP
OIL
MOTOR
LOOSE
VALVE
UP
VALVE
CLAMPING
VALVE
FAST
VALVE
DOWN
VALVE
PROTECT
VALVE

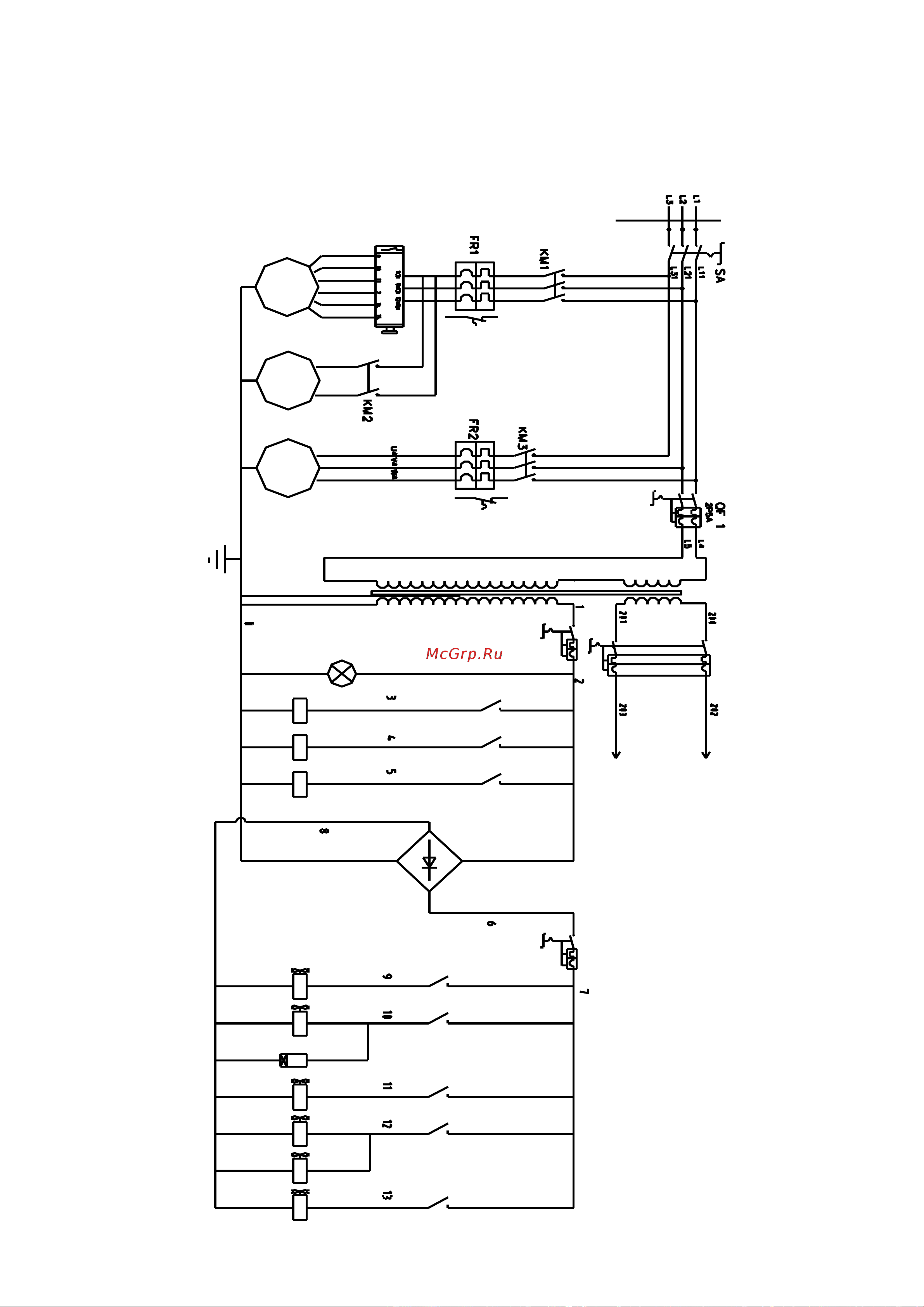

Электрическая схема с опциональным ПЛК
