Stalex TBK-4228А (271211) [5/23] 3 2 5 6
![Stalex TBK-4228А (271211) [5/23] 3 2 5 6](/views2/1879454/page5/bg5.png)
4

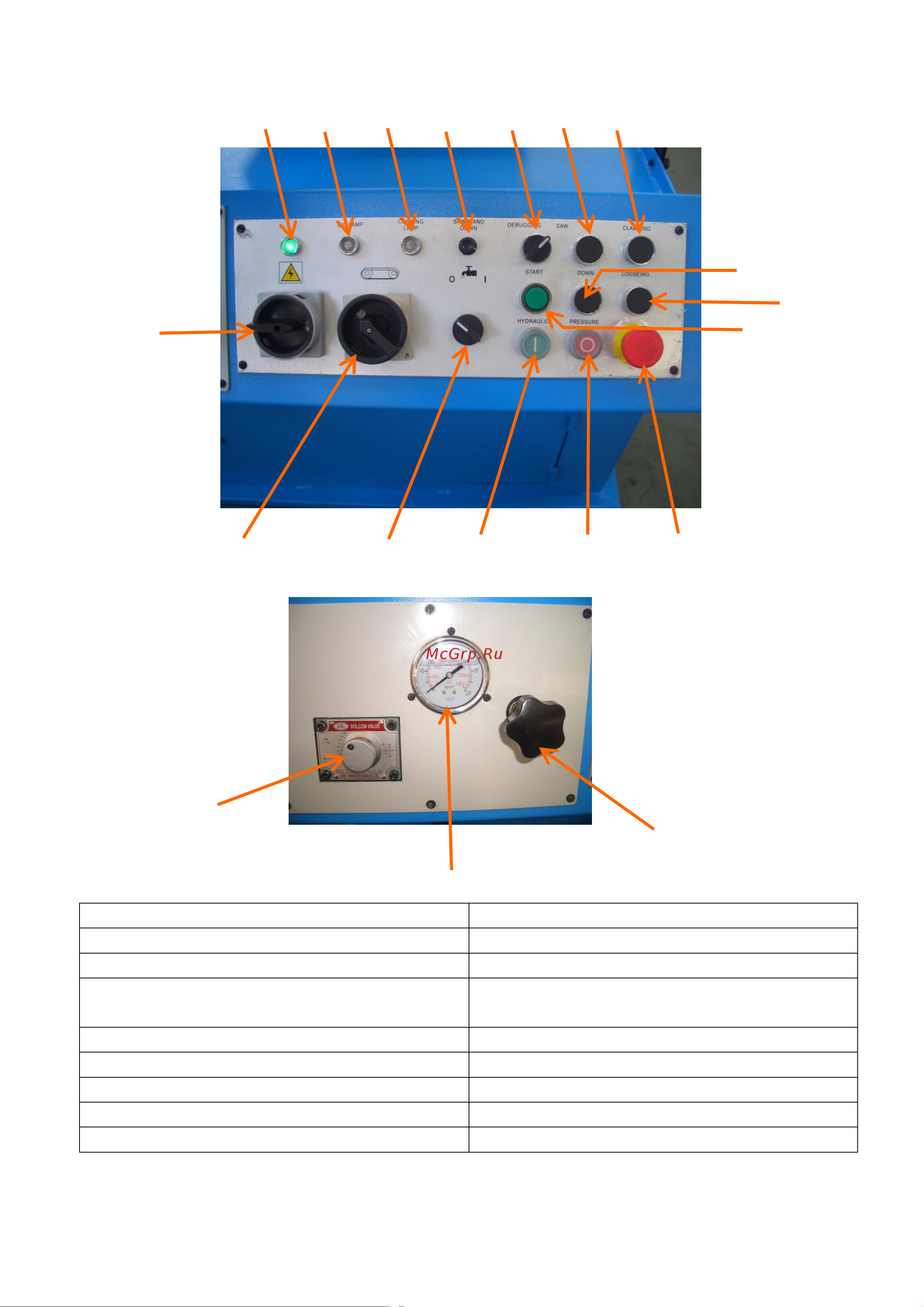

1- Основной выключатель (подачи питания)
10- Ручной зажим тисков
2- Скорость двигателя
11- Ручное поднятие плеча пилы
3- Охлаждение
12- Выбор режима Ручной/Полуавтомат
4- Запуск гидравлической станции
13- Верхнее положение пилы после окончания
пиления
5- Останов гидравлической станции
14- Индикация работы охлаждения
6- Аварийный останов
15- Индикация работы гидравлической станции
7- Запуск пиления
16- Индикация включения питания
8- Ручное опускание плеча пилы
17- Индикатор давления тисков
9- Ручное ослабление тисков
18- Вентиль (клапан) настойки давления тисков
1
4
3
2
5
6
7
5
8
9
10
0
11
0
12
0
13
0
14
0
16
0
15
0
16
0
17
0
18
0
