5
5. Сборка и эксплуатация
5.1 Наладка: После установки выполните наладку станка следующим образом перед тем, как
приступить к резке:
5.1.1 Включите масляный насос, чтобы установить зажимной цилиндр в зажимное положение,
давление системы - на 6 МПа.
Установите расстояние подвижного плеча в соответствии с размером обрабатываемой детали, для
достижения наилучшего направления хода затяните зазор. Тиски обычно на 5~10 мм больше, чем
обрабатываемая деталь.

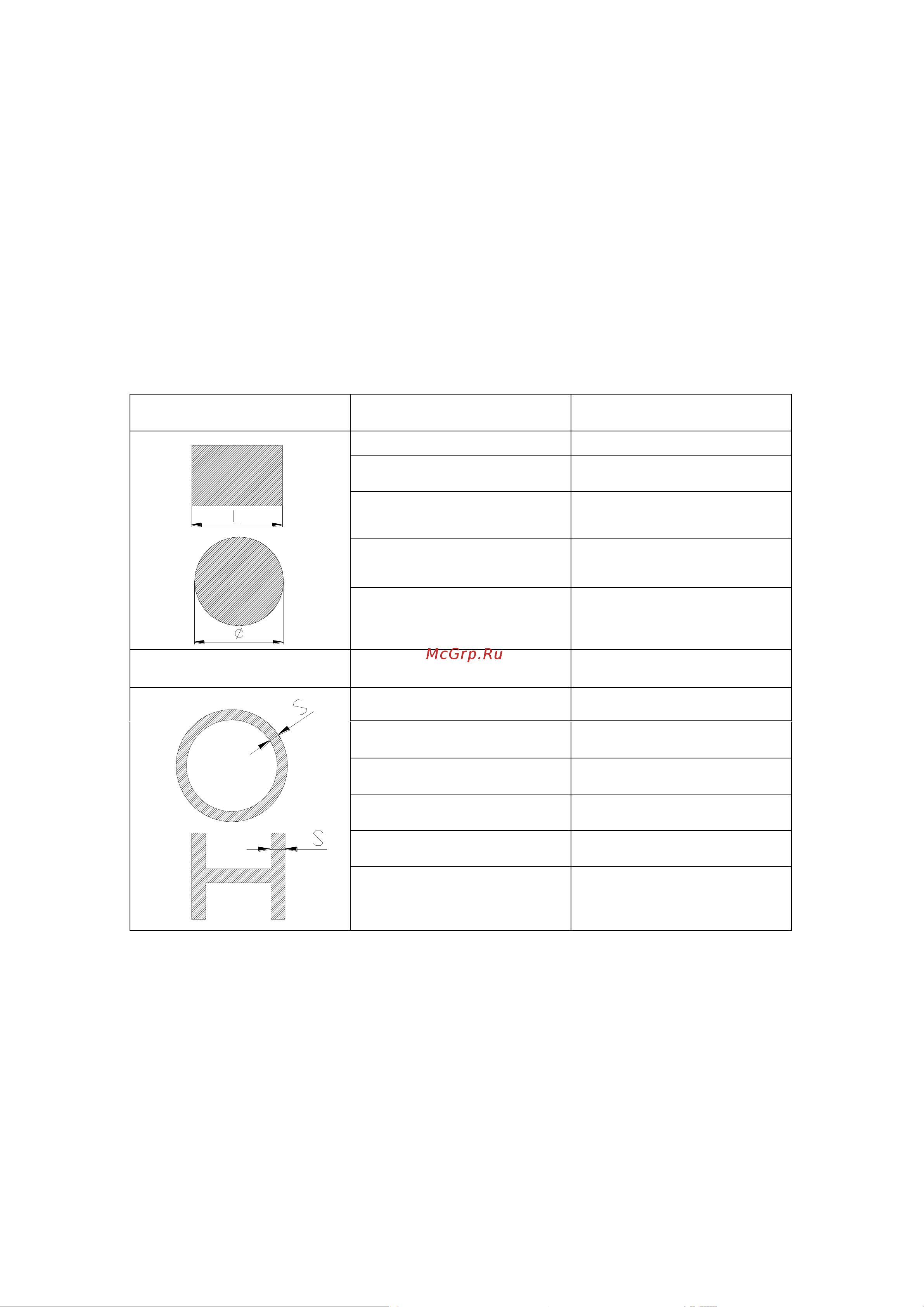

Правильно подберите лезвие, зубец лезвия должен соответствовать форме и материалу
обрабатываемой детали, см. схему ниже:
Форма
L илиφ
Рекомендуемый зубец
Менее 40 мм
8 или 6/10T
40-80 мм
6T или 4/6T
80-200 мм
4T или 3/4T
200-300 мм
3T или 2/3T
300-460 мм
1.25T или 1.4/2.5T
Форма
S
Рекомендуемый зубец
Менее 1.5 мм
14T или 10/14T
1.5-3 мм
10T или 8/12T
3-6 мм
8T или 6/10T
6-10 мм
6T или 5/8T
10-15 мм
4T или 4/6T
Более 15 м
3T или 3/4T
Отрегулируйте подачу в соответствии с материалом и формой
5.1.5 Отрегулируйте положение сердечника датчика в соответствии с длиной обрабатываемой
детали, затем зафиксируйте ее. Сердечник должен находиться посередине обрабатываемой детали.
5.1.6 Установите лезвие в рабочее колесо, затем затяните лезвие.
5.1.7 Проверьте наличие питания, корректное функционирование масляного насоса, водного насоса
и лезвия, проверьте, достаточно ли масла.
5.2 Эксплуатация:
5.2.1 Положите обрабатываемую деталь на рабочий стол и конвейер, закрепите обрабатываемую
деталь в нужном положении.
5.2.2 Включите масляный насос, возьмите зажимной цилиндр для затяжки обрабатываемой детали,
