6
нажмите на кнопку пуска. Включите водяной насос при работе лезвия, при опускании рамы пилы,
установите рукоятку регулятора скорости таким образом, чтобы обеспечить достаточную скорость
подачи, затем начните резку. После резки, остановите работу лезвия, поднимите раму пилы, ослабьте
зажимной цилиндр, освободите обрабатываемую деталь и закончите работу. Повторите указанные
выше действия для повторного цикла резки.
5.2.3 Регулировка давления зажима тисков
Пила предназначена для автоматической резки, когда давление зажима достигает целевого значения
(первоначальная установка составляет 40 кг/cм2). В случае необходимости регулировки давления
зажима следуйте следующим указаниям:
1. Откройте рабочую панель гидравлики и ослабьте контровочную гайку внутри вентиля A. См.
Рис. 1.
2. Переведите переключатель в положение MANUAL (РУЧНОЕ) и нажмите кнопку для зажима.
Датчик остановится при достижении положения 40 кг/cм2

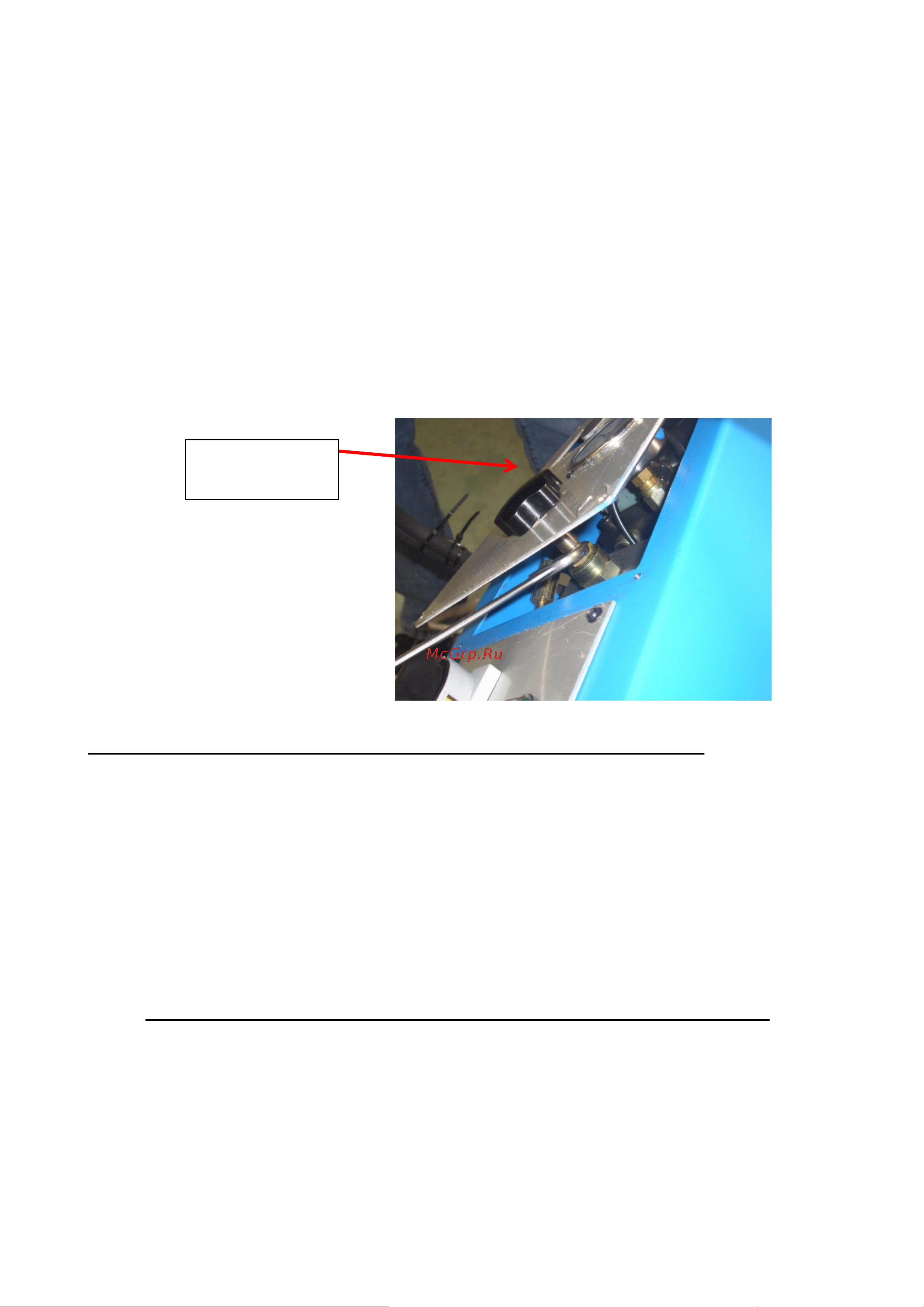

Рисунок 1.
Если вы хотите выставить давление на уровень <40 кг/cм2, выполните следующее:
3-a. Поверните вентиль A против часовой стрелки до достижения датчиком целевого давления.
Продолжайте нажимать на кнопку CLOSE (ЗАКР.) при поворачивании вентиля.
4-a. Поверните переключатель в положение Semi-auto (Полуавтомат), и нажмите кнопку Saw Start
(Начало пиления). Вы увидите, что датчик остановится на целевом давлении и плечо пилы не
выполняет никаких действий.
5-a. Откройте регулировочный вентиль B на гидравлической станции, что располагается внутри
основания. Вы увидите, что красная лампа C продолжает гореть. Используйте ключевые
инструменты, чтобы повернуть вентиль B против часовой стрелки до погасания красной лампы C.
Затем плечо пилы будет работать под контролем цилиндра.
Если вы хотите выставить давление на уровень >40 кг/cм2, выполните следующее:
3-b. Поверните вентиль A против часовой стрелки до достижения датчиком целевого давления.
Продолжайте нажимать на кнопку CLOSE (ЗАКР.) при поворачивании вентиля.
4-b. Откройте регулировочный вентиль B на гидравлической станции, что располагается внутри
основания. Используйте ключевые инструменты, чтобы повернуть вентиль B по часовой стрелке,
чтобы настроить давление на более высокий уровень по сравнению с целевым давлением (поворот на
360° даст увеличение на 12.5 кг/cм2.， рассчитайте насколько необходимо повернуть вентиль).
5-b. Поверните переключатель в положение Semi-auto (Полуавтомат), и нажмите кнопку Saw Start
Вентиль A
