7
(Начало пиления). Вы увидите, что датчик остановится на целевом давлении и плечо пилы не
выполняет никаких действий.

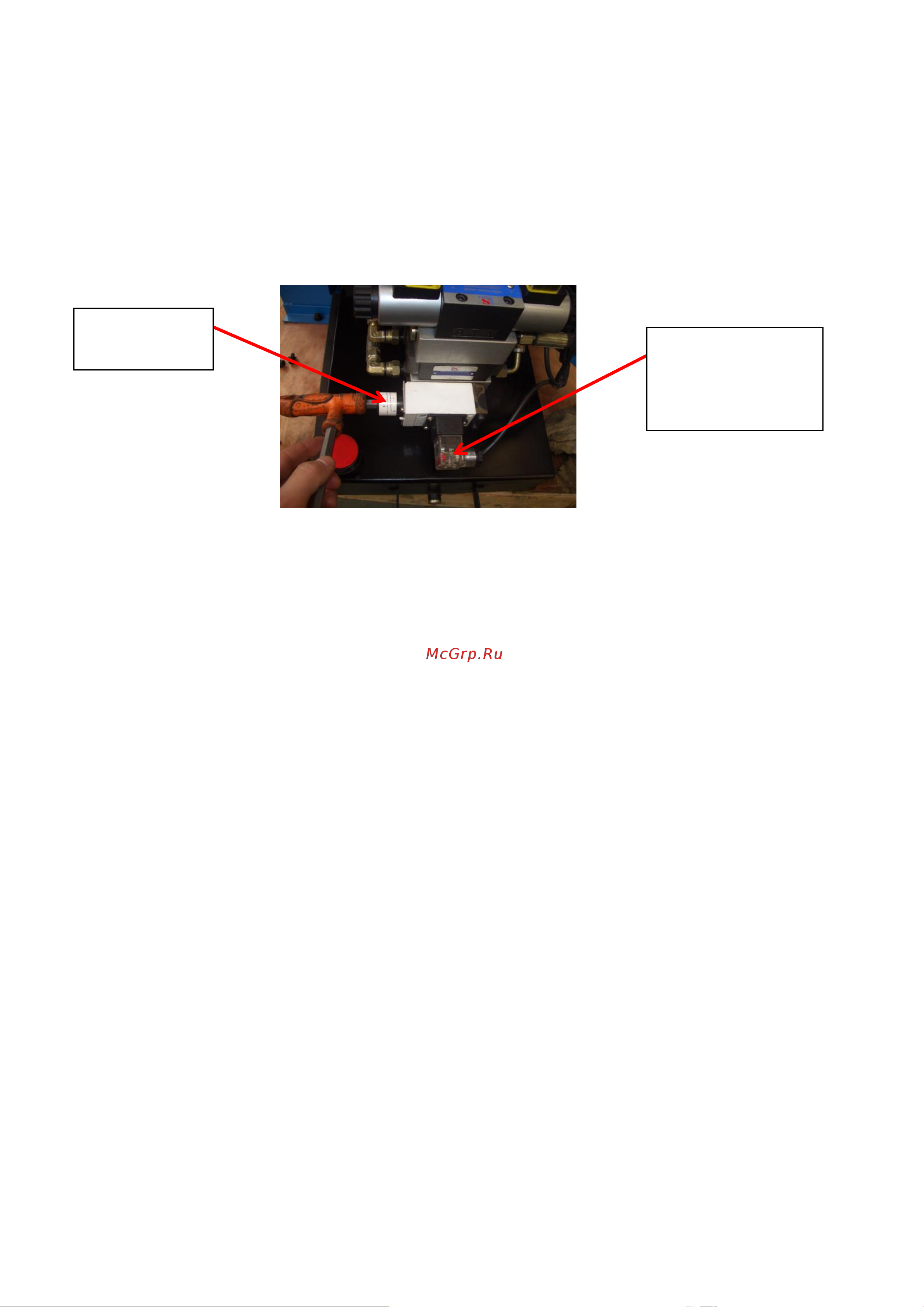

6-b. В этот момент Вы видите, что красная лампа C продолжает гореть. Используйте ключевые
инструменты, чтобы повернуть вентиль B против часовой стрелки до погасания красной лампы.
Затем плечо пилы будет работать под контролем цилиндра.
7. Убедитесь, что переключатель находится в положении Semi-auto (Полуавтомат), нажмите
кнопку Saw Start (Начало пиления). Зажимные тиски достигнут целевого давления и резка начнется
автоматически до завершения полного процесса резки.
Вентиль B
Красная
лампа C
Содержание
- Ленточная пила для резки металла 1
- Общие правила безопасности 2
- Поиск и устранение неисправностей 2
- Применение и использование в производстве 2
- Сборка и эксплуатация 2
- Содержание 2
- Схема и компоненты гидравлической системы 2
- Технические характеристики 2
- Техническое обслуживание 2
- Транспортировки и установка 2
- Чертеж в разобранном виде и перечень деталей 2
- Электрическая схема 2
- Безопасность это сочетание здравого смысла и повышенной внимательности оператора постоянно при использовании пилы 3
- В необходимом месте должен использоваться защитный экран 3
- Данный тип станков оснащен трехфазным и двухскоростным двигателем в основном он используется для резки углеродистой стали нержавеющей стали меди алюминия и пластика при резке углеродистой стали нержавеющей стали и меди используется низкоскорост 3
- Максимальный диапазон резки единица измерения мм 3
- Настоящее руководство приведено исключительно для вашего сведения мы оставляем за собой право усовершенствования без вашего уведомления 3
- Не допускайте опасной окружающей среды запрещается использовать ленточную пилу во влажных или мокрых местах рабочая зона должна быть хорошо освещена 3
- Не прилагайте большое усилие к инструменту он будет работать лучше и безопаснее с той скоростью на которую он рассчитан 3
- Необходимо проводить частую проверку легко съемных деталей и предохранительных устройств 3
- Никогда не становитесь на инструмент контакт с режущим инструментом или его опрокидывание могут привести к серьезным травмам 3
- Носите защитные очки защитный шлем и защитную обувь также используйте лицевую противопыльную маску если при проведении резки образуется пыль 3
- Носите соответствующую одежду запрещается носить свободную одежду и украшения которые могут попасть в движущиеся детали изделия запрещается носить галстук или перчатки 3
- Обеспечите безопасность работ всегда используйте тиски для удержания обрабатываемой детали надежно зажмите ее никогда не держите обрабатываемую деталь в руках при нахождении пилы в горизонтальном положении 3
- Общие правила безопасности 3
- Ознакомьтесь с ленточной пилой внимательно прочитайте руководство по эксплуатации изучите правила эксплуатации виды применения и ограничения а также потенциальные виды опасности присущие данной ленточной пиле 3
- Отсоедините шнур питания перед проведением наладочных работ и работ по обслуживанию а также перед заменой лезвия 3
- Поддерживайте чистоту рабочей зоны загромождение рабочей зоны и рабочего места приводит к возникновению несчастных случаев 3
- Постоянно сохраняйте баланс и устойчивость при работе со станком 3
- При перемещении пилы всегда держите голову станка в горизонтальном положении 3
- Применение и использование в производстве 3
- Технические характеристики 3
- При транспортировке станка поддерживайте его баланс и используйте кран или вилочный погрузчик для транспортировки см след рисунок 4
- Размер лезвия 27мм x 0 мм x 3960мм 4
- Скорость лезвия 40 80 м мин 50гц 4
- Транспортировки и установка 4
- Установите станок на горизонтальную площадку 4
- 3 2 5 6 5
- Включите масляный насос возьмите зажимной цилиндр для затяжки обрабатываемой детали нажмите на кнопку пуска включите водяной насос при работе лезвия при опускании рамы пилы установите рукоятку регулятора скорости таким образом чтобы обеспе 6
- Включите масляный насос чтобы установить зажимной цилиндр в зажимное положение давление системы на 6 мпа 6
- Наладка после установки выполните наладку станка следующим образом перед тем как приступить к резке 6
- Отрегулируйте подачу в соответствии с материалом и формой 6
- Отрегулируйте положение сердечника датчика в соответствии с длиной обрабатываемой детали затем зафиксируйте ее сердечник должен находиться посередине обрабатываемой детали 6
- Положите обрабатываемую деталь на рабочий стол и конвейер закрепите обрабатываемую деталь в нужном положении 6
- Правильно подберите лезвие зубец лезвия должен соответствовать форме и материалу обрабатываемой детали см схему ниже 6
- Проверьте наличие питания корректное функционирование масляного насоса водного насоса и лезвия проверьте достаточно ли масла 6
- Сборка и эксплуатация 6
- Установите лезвие в рабочее колесо затем затяните лезвие 6
- Установите расстояние подвижного плеча в соответствии с размером обрабатываемой детали для достижения наилучшего направления хода затяните зазор тиски обычно на 5 10 мм больше чем обрабатываемая деталь 6
- Эксплуатация 6
- A откройте регулировочный вентиль b на гидравлической станции что располагается внутри основания вы увидите что красная лампа c продолжает гореть используйте ключевые инструменты чтобы повернуть вентиль b против часовой стрелки до погасани 7
- A поверните вентиль a против часовой стрелки до достижения датчиком целевого давления продолжайте нажимать на кнопку close закр при поворачивании вентиля 7
- A поверните переключатель в положение semi auto полуавтомат и нажмите кнопку saw start начало пиления вы увидите что датчик остановится на целевом давлении и плечо пилы не выполняет никаких действий 7
- B откройте регулировочный вентиль b на гидравлической станции что располагается внутри основания используйте ключевые инструменты чтобы повернуть вентиль b по часовой стрелке чтобы настроить давление на более высокий уровень по сравнению с 7
- B поверните вентиль a против часовой стрелки до достижения датчиком целевого давления продолжайте нажимать на кнопку close закр при поворачивании вентиля 7
- B поверните переключатель в положение semi auto полуавтомат и нажмите кнопку saw start начало пиления вы увидите что датчик остановится на целевом давлении и плечо пилы не выполняет никаких действий 7
- Вентиль a 7
- Если вы хотите выставить давление на уровень 40 кг cм2 выполните следующее 7
- Откройте рабочую панель гидравлики и ослабьте контровочную гайку внутри вентиля a см рис 1 7
- Переведите переключатель в положение manual ручное и нажмите кнопку для зажима датчик остановится при достижении положения 40 кг cм2 7
- Пила предназначена для автоматической резки когда давление зажима достигает целевого значения первоначальная установка составляет 40 кг cм2 в случае необходимости регулировки давления зажима следуйте следующим указаниям 7
- Регулировка давления зажима тисков 7
- Рисунок 1 7
- B в этот момент вы видите что красная лампа c продолжает гореть используйте ключевые инструменты чтобы повернуть вентиль b против часовой стрелки до погасания красной лампы затем плечо пилы будет работать под контролем цилиндра 8
- Вентиль b 8
- Красная 8
- Лампа c 8
- Убедитесь что переключатель находится в положении semi auto полуавтомат нажмите кнопку saw start начало пиления зажимные тиски достигнут целевого давления и резка начнется автоматически до завершения полного процесса резки 8
- Всегда проверяйте работу деталей если какая либо деталь работает нештатно решите проблему 9
- Каждый день по завершении резки ослабляйте лезвие для продления срока его использования 9
- Поиск и устранение неисправностей 9
- Проверьте является ли охлаждающая жидкость достаточно чистой или нет достаточно ли масла следите за тем чтобы жидкости и масла всегда было достаточно 9
- Регулярно проводите замену смазочного масла редуктора обычно это раз в год 9
- Техническое обслуживание 9
- Убедитесь что изделие отсоединено от источника питания до проведения техобслуживания или демонтажа любого его компонента 9
- Убедитесь что на направляющей поверхности и точках смазки достаточно смазки на подшипник на неработающем лезвии необходимо добавлять смазку раз в полгода 9
- Часто и тщательно удаляйте стружку в противном случае она заблокирует зубец лезвия что повлияет на результат резки и срок использования лезвия 9
- Компоненты гидравлической системы 11
- Схема гидравлической системы 11
- Электрическая схема 13
- Электрическая схема с опциональным плк 15
- Interface 16
- Machine 16
- Person s 16
- Чертеж в разобранном виде и перечень деталей 17
- Примечание 23
