УСТАНОВКА
Монтаж
РУССКИЙ
www.stiebel-eltron.com PHB | 67

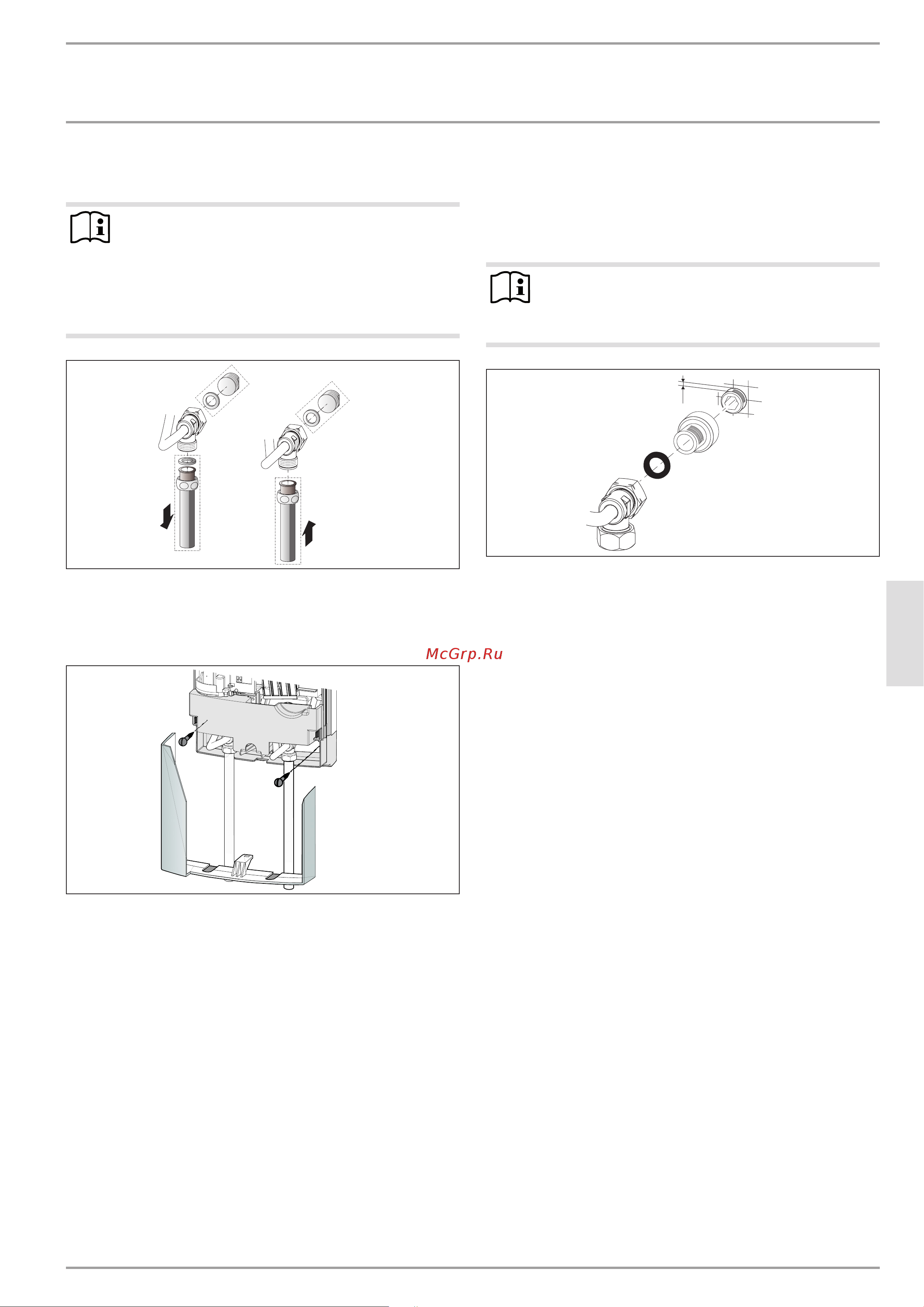

10.2.4 Подключение к водопроводу открытого
монтажа
Указание
При таком способе подключения изменится сте-
пень защиты прибора.
Изменить данные на заводской табличке. За-
черкнуть маркировку «IP 25» и пометить кре-
стиком ячейку «IP24». Для этого использовать
шариковую ручку.
26�02�02�0765
На трубопровод скрытого монтажа установить заглуш-
ки с уплотнениями.
Выполнить монтаж соответствующего напорного
смесителя.
26�02�02�1006
Нижнюю часть задней панели установить под верхнюю
часть и защелкнуть.
Соединить трубы с прибором.
Закрепить заднюю стенку, зафиксировав ее снизу
двумя дополнительными винтами.
Аккуратно выломать проходные отверстия в крышке
прибора. При наличии острых кромок их необходимо
чисто обработать напильником.
Установить нижнюю часть задней панели под трубы
арматуры и зафиксировать ее в задней панели.
Соединить трубы с прибором.
10.2.5 Подключение к водопроводу скрытого
монтажа при замене прибора
Если имеющиеся двойные ниппели старого прибора вы-
ступают из стены всего примерно на 16ММ, использовать
входящие в комплект поставки двойные ниппели нельзя.
Указание
При таком подключении перекрыть подачу холод-
ной воды можно только на уровне домовой водо-
проводной сети.
16
D0000041634
Обеспечить уплотнение и ввернуть входящие в ком-
плект поставки резьбовые удлинители.
Подключить прибор.
10.3 Завершение монтажа
Открыть запорный вентиль в двойном ниппеле или в
трубопроводе подачи холодной воды.
