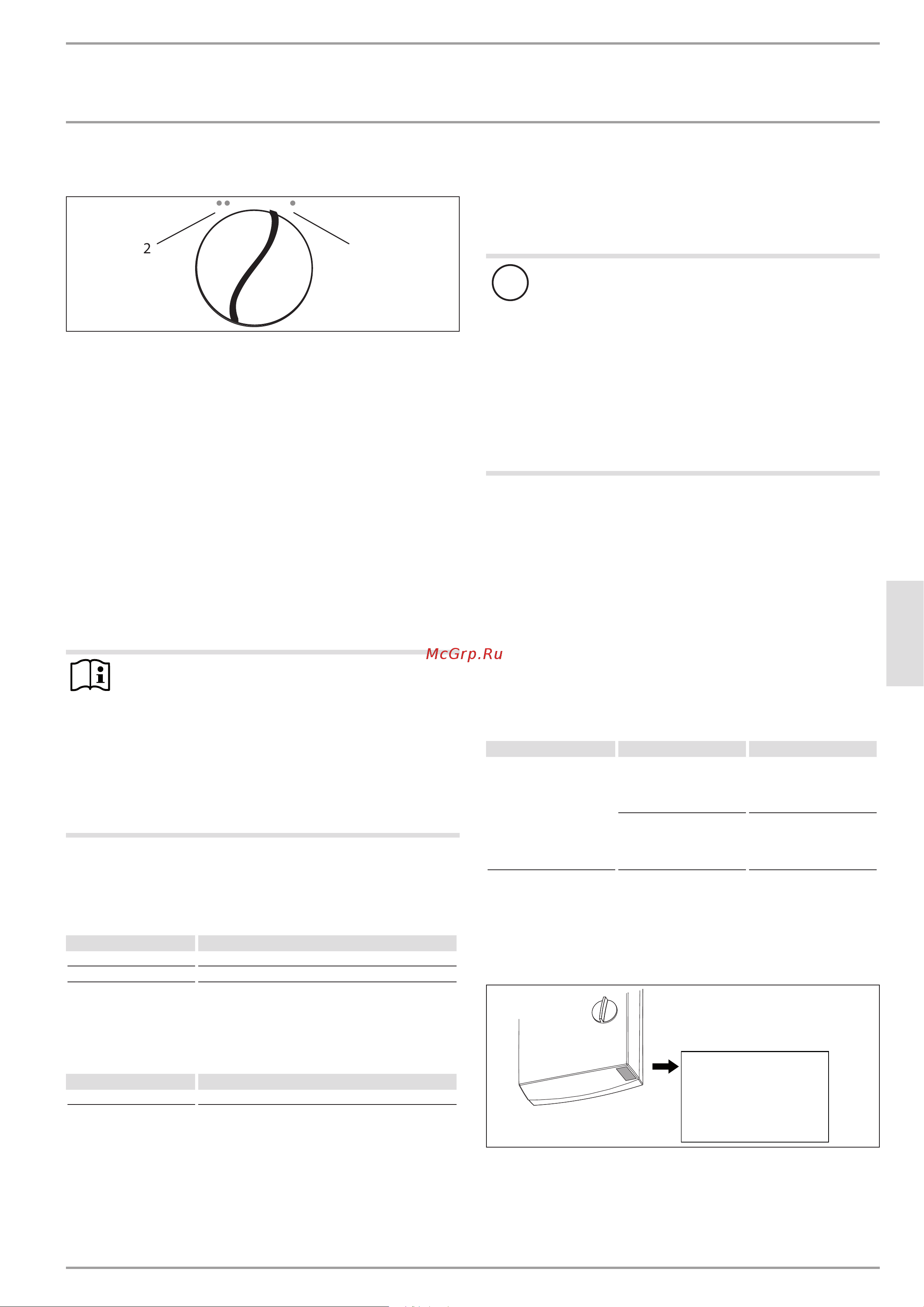

![Stiebel Eltron PHB 18 [5/17] Настройки](/views2/1438338/page5/bg5.png)
ЭКСПЛУАТАЦИЯ
Настройки
РУССКИЙ
www.stiebel-eltron.com PHB | 61
4. Настройки
D0000041612
2 1
1 Частичная мощность
При малом расходе используется 1/3мощности нагре-
ва, при большем– 2/3. Эта настройка подходит, напри-
мер, для мытья рук.
2 Полная мощность
При малом расходе включается половинная мощность
нагрева, при большем– полная мощность. Эта на-
стройка подходит, например, для мытья посуды.
Зафиксируйте регулятор мощности в нужном
положении.
Рекомендация по настройке при использовании
термостатического смесителя
Регулятор мощности нужно установить в положение
полной мощности.
4.1 Рекомендация по настройке смесителя
Указание
Если раздаточный кран горячей воды полностью
открыт, и установлена полная мощность нагрева,
но при этом вода на выходе имеет недостаточную
температуру, это значит, что через прибор прохо-
дит больше воды, чем может нагреть нагреватель-
ный элемент (достигнута предельная мощность
прибора).
В таком случае необходимо снизить расход
воды на раздаточном кране.
небольшой расход = высокая температура на выходе
большой расход = низкая температура на выходе
Смеситель с двумя ручками
Уровень мощности Область применения
Частичная мощность Умывальник
Полная мощность Ванна, мойка
При высокой температуре и полностью открытой ар-
матуре нужно добавлять холодную воду.
Смеситель однорычажный
Уровень мощности Область применения
Полная мощность Все
Рычаг смесителя установить в крайнее положение го-
рячей воды.
Полностью открыть смеситель.
Повысить температуру на выходе, медленно закрывая
смеситель.
Снизить температуру на выходе, добавляя холод-
ную воду или, если это возможно, снова открывая
смеситель.
После отключения подачи воды
!
Материальный ущерб
После отключения водоснабжения при повторном
включении прибора следует выполнить указанные
далее шаги. Это поможет избежать повреждения
нагревательной системы с открытым нагреватель-
ным элементом.
Обесточить прибор, отключив предохраните-
ли.
Открыть вентиль смесителя на одну минуту,
пока из прибора и линии подачи холодной
воды не будет удален весь воздух.
Возобновить подачу сетевого напряжения.
5. Чистка, уход и техническое
обслуживание
Не использовать абразивные или едкие чистящие
средства. Для ухода за прибором и очистки корпуса
достаточно влажной тканевой салфетки.
Необходимо регулярно проверять смесители. Извест-
ковые отложения на изливе смесителя можно удалить
с помощью имеющихся в продаже средств для удале-
ния накипи.
6. Поиск и устранение проблем
Проблема Причина Способ устранения
Прибор не включает-
ся, несмотря на пол-
ностью открытый кран
горячей воды.
Отсутствует напря-
жение.
Проверить предохра-
нители домовой элек-
тросети.
Расхода недостаточно
для включения нагре-
ва. Регулятор струи на
смесителе засорился.
Прочистить и/или
удалить известковый
налет из отверстий в
регуляторе струи.
Если невозможно устранить эту неисправность самостоя-
тельно, нужно пригласить специалиста. Чтобы специалист
смог оперативно помочь, необходимо сообщить ему номер
прибора с заводской таблички (000000-0000-00000):
Nr.: 000000-0000-00000
D0000041614
