УСТАНОВКА
Ввод в эксплуатацию
68 | PHB www.stiebel-eltron.com
11. Ввод в эксплуатацию
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Ввод прибора в эксплуатацию может осуществлять-
ся только специалистом при условии соблюдения
правил техники безопасности.

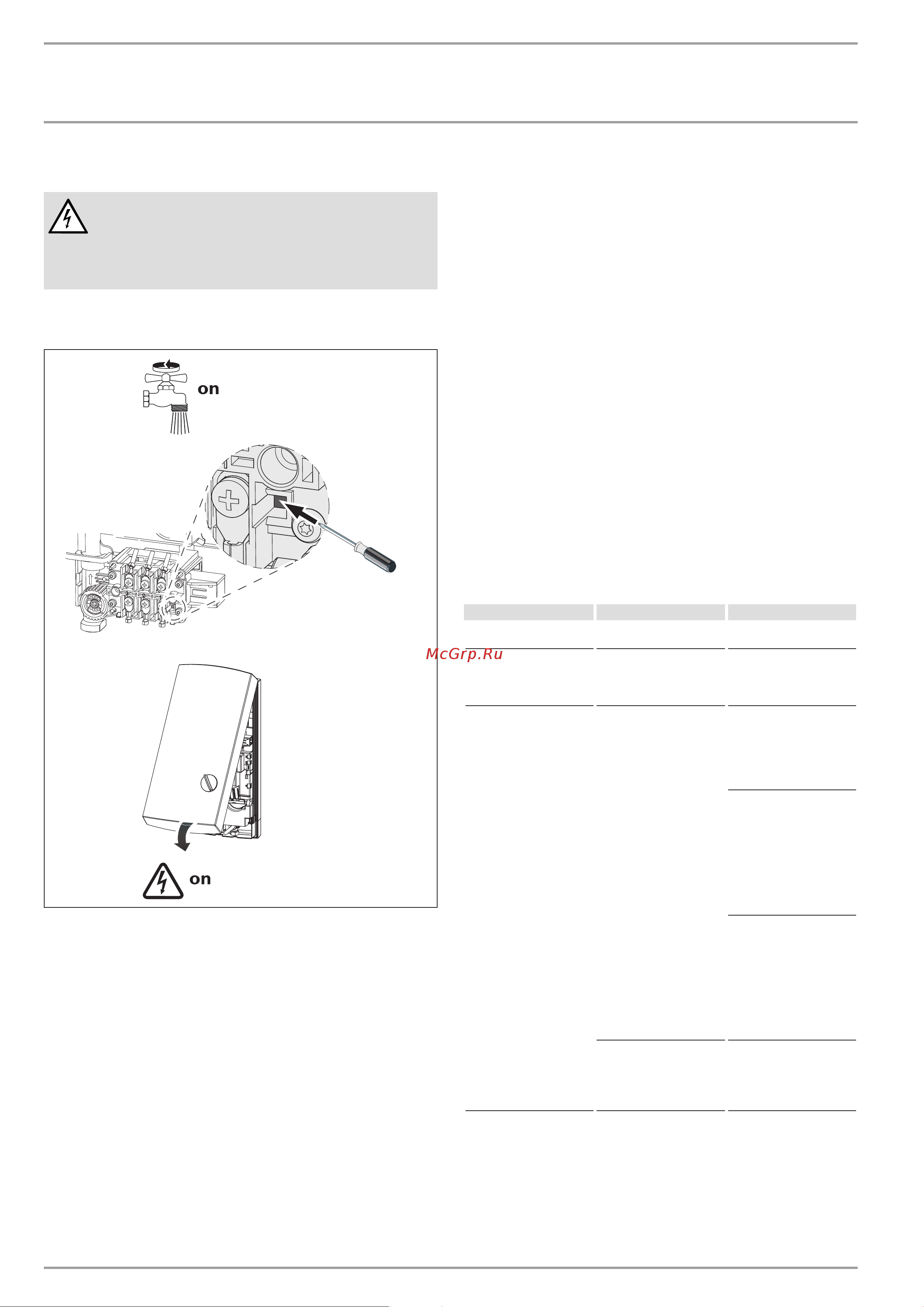

11.1 Первый ввод в эксплуатацию
D0000041620
Многократно открывать и закрывать все подключен-
ные раздаточные краны до тех пор, пока из водопро-
водной сети и прибора не выйдет весь воздух.
Выполнить проверку герметичности.
Активировать предохранительный ограничитель дав-
ления, сильно нажав кнопку сброса (на момент постав-
ки прибора функция предохранительного ограничите-
ля давления деактивирована).
Установить крышку прибора и зафиксировать до
слышимого щелчка. Проверить положение крышки
прибора.
Подать сетевое напряжение.
Проверить работу прибора.
Передача устройства
Объяснить пользователю принцип работы устрой-
ства и ознакомить его с правилами использования
устройства.
Указать пользователю на возможные опасности, осо-
бенно на опасность обваривания.
Передать данное руководство.
11.2 Повторный ввод в эксплуатацию
Удалить воздух из прибора и трубопровода подачи холод-
ной воды (см. главу «Настройки»).
См. главу «Первый ввод в эксплуатацию».
12. Вывод из эксплуатации
Полностью обесточить прибор с размыканием контак-
тов на всех полюсах.
Опорожнить прибор, см. главу «Техническое
обслуживание».
13. Поиск и устранение
неисправностей
Неисправность Причина Способ устранения
Очень слабый поток
воды.
Загрязнен сетчатый
фильтр в приборе.
Очистить сетчатый
фильтр.
Регулятор расхода не
включается, несмотря
на полностью откры-
тый смеситель.
Не достигается расход,
необходимый для
включения нагрева.
Очистить сетчатый
фильтр.
Из прибора, несмотря
на слышимый щелчок
включения дифферен-
циального реле дав-
ления, не поступает
горячая вода.
Предохранительный
ограничитель давле-
ния (AP3) отключил
прибор из соображе-
ний безопасности.
Устранить причину
неисправности (на-
пример, неисправный
сливной кран).
Открыть кран отбора
горячей воды на одну
минуту для защиты
нагревательной систе-
мы от перегрева. Это
позволит снять нагруз-
ку с нагревательной
системы и обеспечит
ее охлаждение.
Активировать предо-
хранительный ограни-
читель давления при
наличии гидравличе-
ского давления, для
этого следует нажать
кнопку сброса (см.
главу «Первый ввод в
эксплуатацию»).
Неисправна нагрева-
тельная система.
Измерить сопротивле-
ние в нагревательной
системе, при необ-
ходимости заменить
сопротивление.
