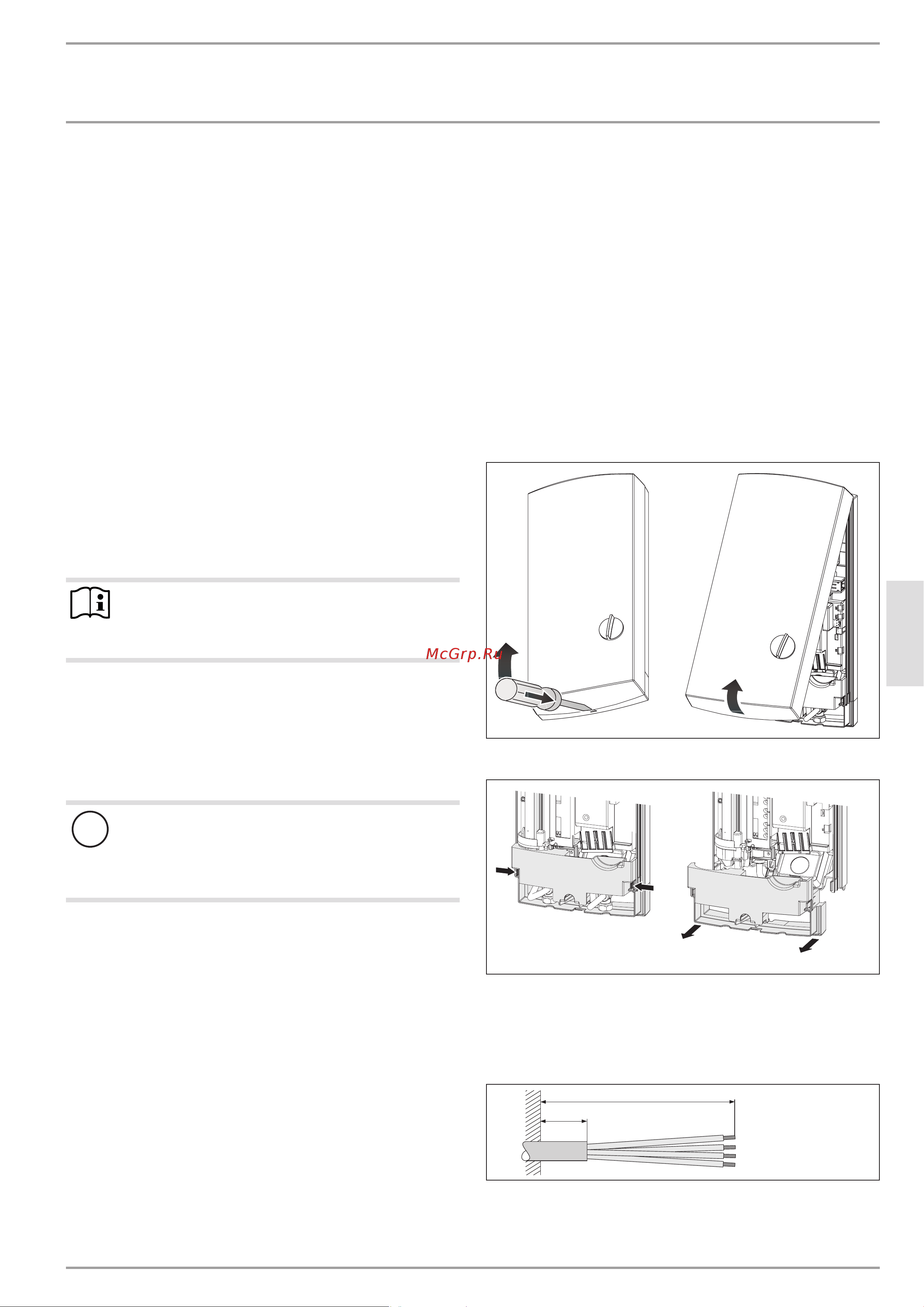

![Stiebel Eltron PHB 18 [7/17] Водопроводные работы](/views2/1438338/page7/bg7.png)
УСТАНОВКА
Монтаж
РУССКИЙ
www.stiebel-eltron.com PHB | 63
9.2 Водопроводные работы
- Эксплуатация с предварительно подогретой водой
недопустима.
- Установка предохранительного клапана не требуется.
- Установка предохранительных клапанов в трубопро-
вод горячей воды недопустима.
Тщательно промыть водопроводную систему.
Необходимо убедиться, что объемный расход (см.
главу «Технические характеристики/ Таблица пара-
метров») достаточен для включения прибора. Если
раздаточный вентиль полностью открыт, но объемный
расход остается ниже необходимого для включения
прибора, следует повысить давление в водопрово-
дной системе.
Смесители
Использовать подходящие напорные смесители. Запреще-
но использовать безнапорные смесители.
Термостатические напорные смесители должны подходить
для проточных водонагревателей с гидравлическим управ-
лением.
Указание
Для уменьшения потока запрещено использовать
запорный клапан на линии подачи холодной воды!
Это приводит к блокированию прибора.
Разрешенные материалы для водопроводных труб
- Линия подачи холодной воды:
труба из горячеоцинкованной стали, нержавеющей
стали, меди или пластика
- Трубопровод горячей воды:
труба из нержавеющей стали, меди или пластика
!
Материальный ущерб
При использовании пластмассовых труб нужно
учитывать максимальную температуру и макси-
мально допустимое давление (см. главу «Техниче-
ские характеристики/ таблица параметров»).
Гибкие шланги для подвода воды
При подключении прибора с помощью гибких шлангов
необходимо предусмотреть защиту от проворачива-
ния трубных колен с байонетным соединением.
Закрепить заднюю стенку, зафиксировав ее снизу
двумя дополнительными винтами.
10. Монтаж
10.1 Стандартный
- Электроподключение сверху при скрытой проводке
- Подключение к водопроводу скрытой установки
Другие способы монтажа см. главу «Варианты монтажа».
- Электроподключение снизу при скрытой проводке
- Электроподключение при открытой проводке
- Подключение реле сброса нагрузки
- Подключение к водопроводу открытого монтажа
- Подключение к водопроводу скрытого монтажа при
замене прибора
Открывание прибора
D0000041615
Открыть прибор, отжав защелку фиксатора.
NT
T-
so
X1
26�02�02�0762
Снять заднюю панель, для этого нажать на оба крюч-
ка-фиксатора и потянуть нижнюю часть задней панели
вперед.
Подготовка кабеля питания
160
≥ 30
26�02�02�0887
