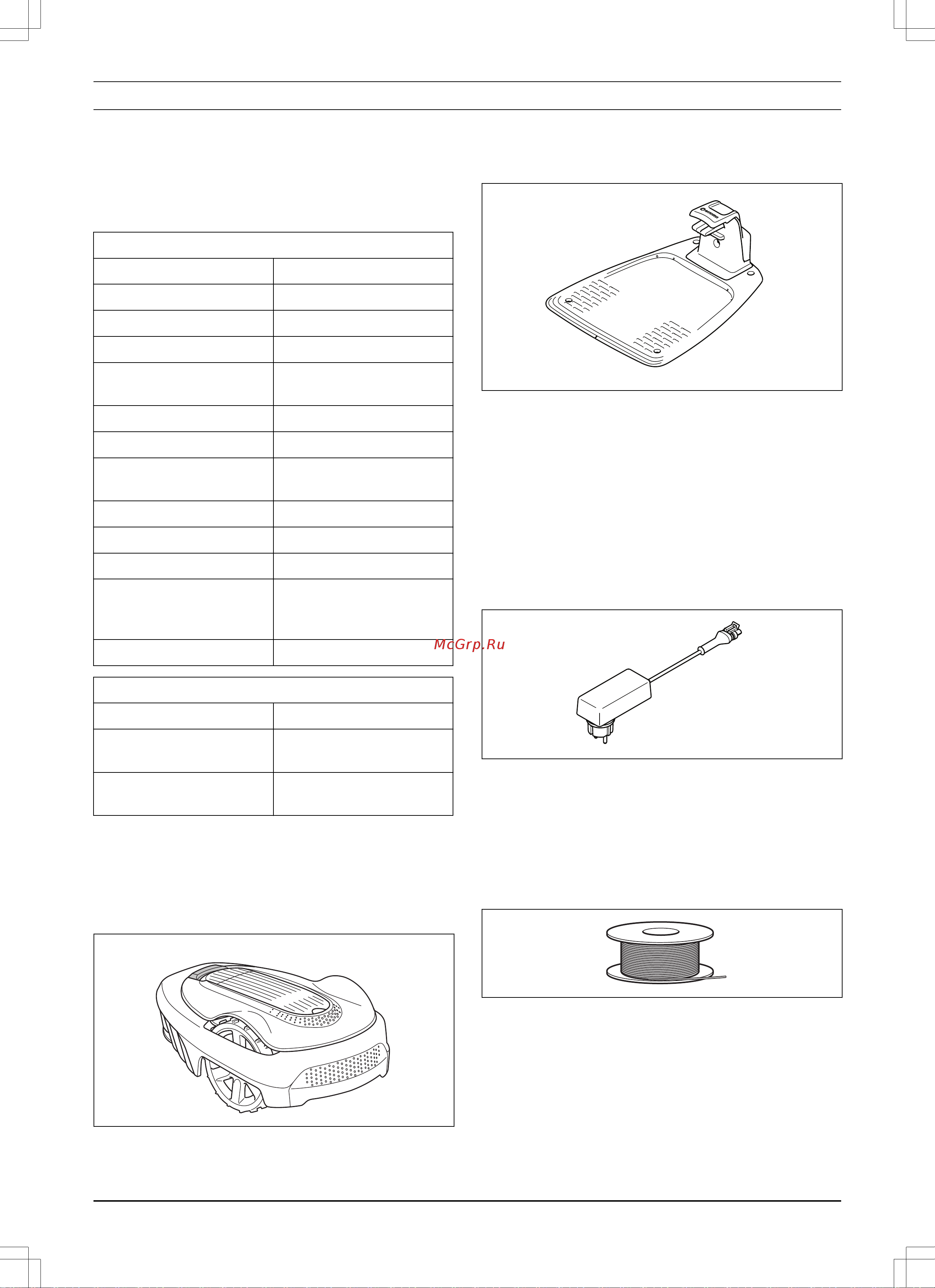

Gardena 15002-32.000.00 [12/68] Главные компоненты при установке
![Gardena Sileno city 500 (15002-33.000.00) [12/68] Главные компоненты при установке](/views2/1391843/page12/bgc.png)
3 Установка
3.1 Описание
В данном разделе приведена информация, которую
необходимо учитывать при планировании установки.
Перед началом установки ознакомьтесь с
содержанием комплекта поставки.
SILENO city / smart SILENO city
Газонокосилка-робот √
Зарядная станция √
Источник питания √
Контурный провод, м 150 / 150
Кабель низкого напряже-
ния
√
Фиксаторы, шт. 200 / 200
Разъемы, шт. 5 / 5
Винты зарядной станции,
шт.
4 / 4
Шестигранный ключ √
Измерительная линейка √
Соединители, шт. 4 / 4
Руководство по эксплуа-
тации и краткое руковод-
ство
√
Маркировка кабеля √
smart SILENO city
Шлюз smart √
Кабель LAN для шлюза
smart
√
Источник питания для
шлюза smart
√
3.1.1 Главные компоненты при установке
При установке газонокосилки-робота используется 4
главных компонента:
1. Газонокосилка-робот, которая работает с
использованием случайной схемы стрижки.
2. Зарядная станция, к которой газонокосилка-
робот возвращается при низком остаточном
уровне заряда аккумулятора.
3. Источник питания, подключенный к зарядной
станции и штепсельной розетке 100-240 В. Для
подключения источника питания к штепсельной
розетке и зарядной станции используется кабель
низкого напряжения длиной 5 м / 16 футов. В
качестве дополнительной принадлежности
доступны кабели низкого напряжения длиной
3 м / 10 футов, 10 м / 33 фута и 20 м / 66 футов.
Внесение изменений в конструкцию любых
компонентов источника питания запрещено.
Например, запрещается укорачивать или
удлинять кабель низкого напряжения.
4. Контурный провод, который укладывается по
краям газона и вокруг предметов и растений,
которые газонокосилка-робот должна обходить.
Контурный провод используется как в качестве
ограничительного, так и в качестве
направляющего провода. Максимально
допустимая длина ограничительного контура
составляет 300 м / 984 фута.
3.2 Подготовка
Полностью прочитайте данный раздел, прежде чем
приступать к установке. Правильность выполнения
этой процедуры непосредственно влияет на
качество работы газонокосилки-робота. Поэтому
необходимо тщательно подойти к процессу
планирования.
12 - Установка 367 - 004 - 16.02.2018
