Gardena 15002-32.000.00 [57/68] Guide l
![Gardena 15002-32.000.00 [57/68] Guide l](/views2/1391843/page57/bg39.png)

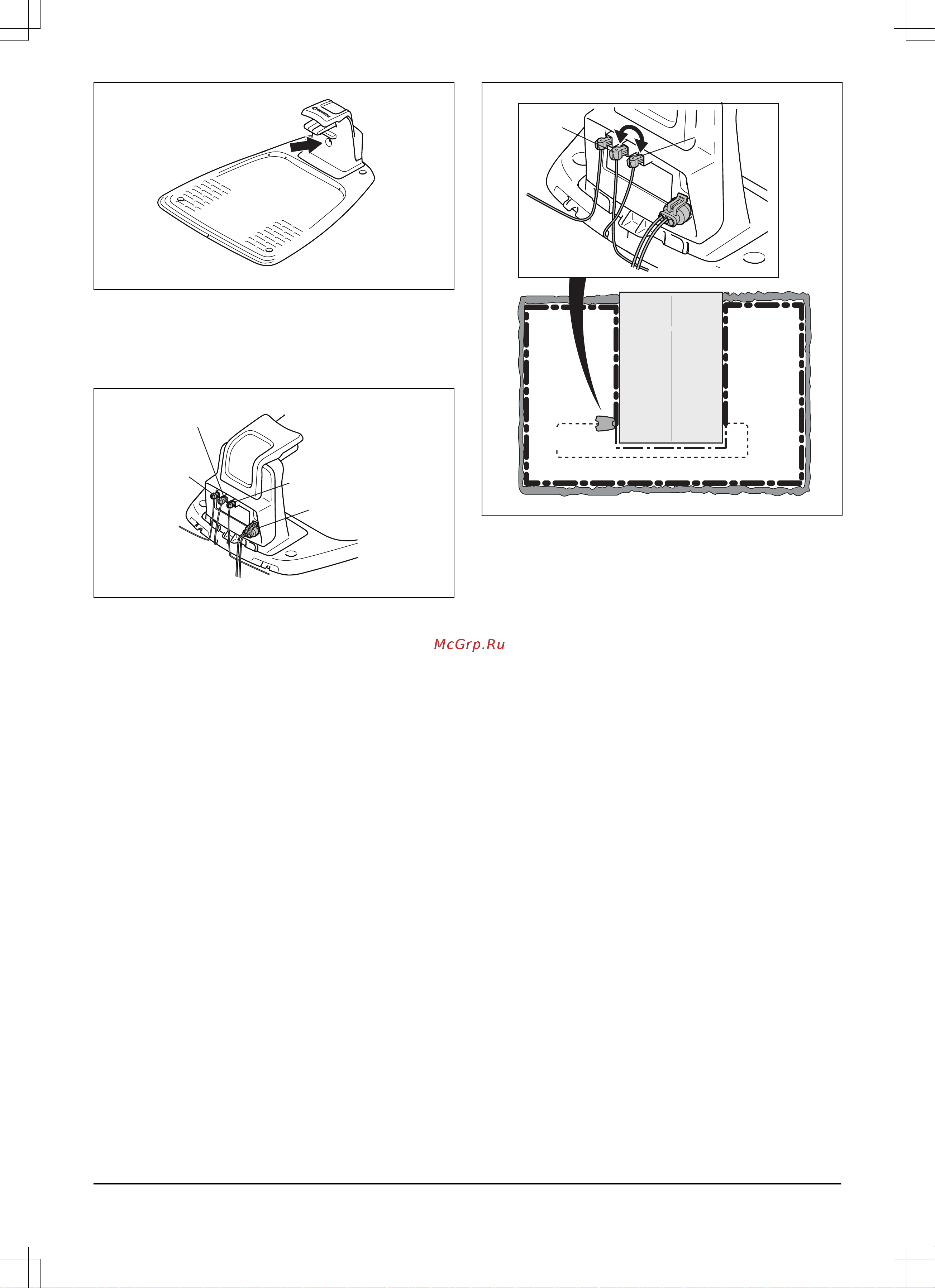

2. Проверьте соединения ограничительного
провода с зарядной станцией на надежность
контакта и отсутствие повреждений. Убедитесь,
что индикаторная лампа зарядной станции все
еще мигает синим светом.
R
GUIDE
L
POWER
3. Поменяйте местами соединения между
направляющим проводом и ограничительным
проводом в зарядной станции.
Сначала поменяйте местами соединения L и
GUIDE.
Если индикаторная лампа горит ровным зеленым
светом, это означает, что повреждение возникло
где-то в ограничительном проводе между L и
местом, где направляющий провод соединяется
с ограничительным проводом (жирная черная
линия на рисунке).
GUIDE
L
Guide
Для устранения неисправности вам понадобятся
ограничительный провод, разъем(-ы) и
соединитель(-и):
а) Если ограничительный провод, где, на ваш
взгляд, произошел разрыв, короткий, то проще
всего будет заменить весь ограничительный
провод между L и местом, где направляющий
провод соединяется с ограничительным
проводом (жирная черная линия).
b) Если ограничительный провод, где, на ваш
взгляд, произошел разрыв, длинный (жирная
черная линия), выполните следующее: Верните L
и GUIDE в исходное положение. Затем
отсоедините R. Подсоедините к R новый
контурный провод. Другой конец этого нового
контурного провода подсоедините к середине
участка провода, где, на ваш взгляд, произошел
разрыв.
367 - 004 - 16.02.2018 Поиск и устранение
неисправностей - 57
