Gardena 15002-32.000.00 [14/68] Подключение источника питания
![Gardena 15002-32.000.00 [14/68] Подключение источника питания](/views2/1391843/page14/bge.png)

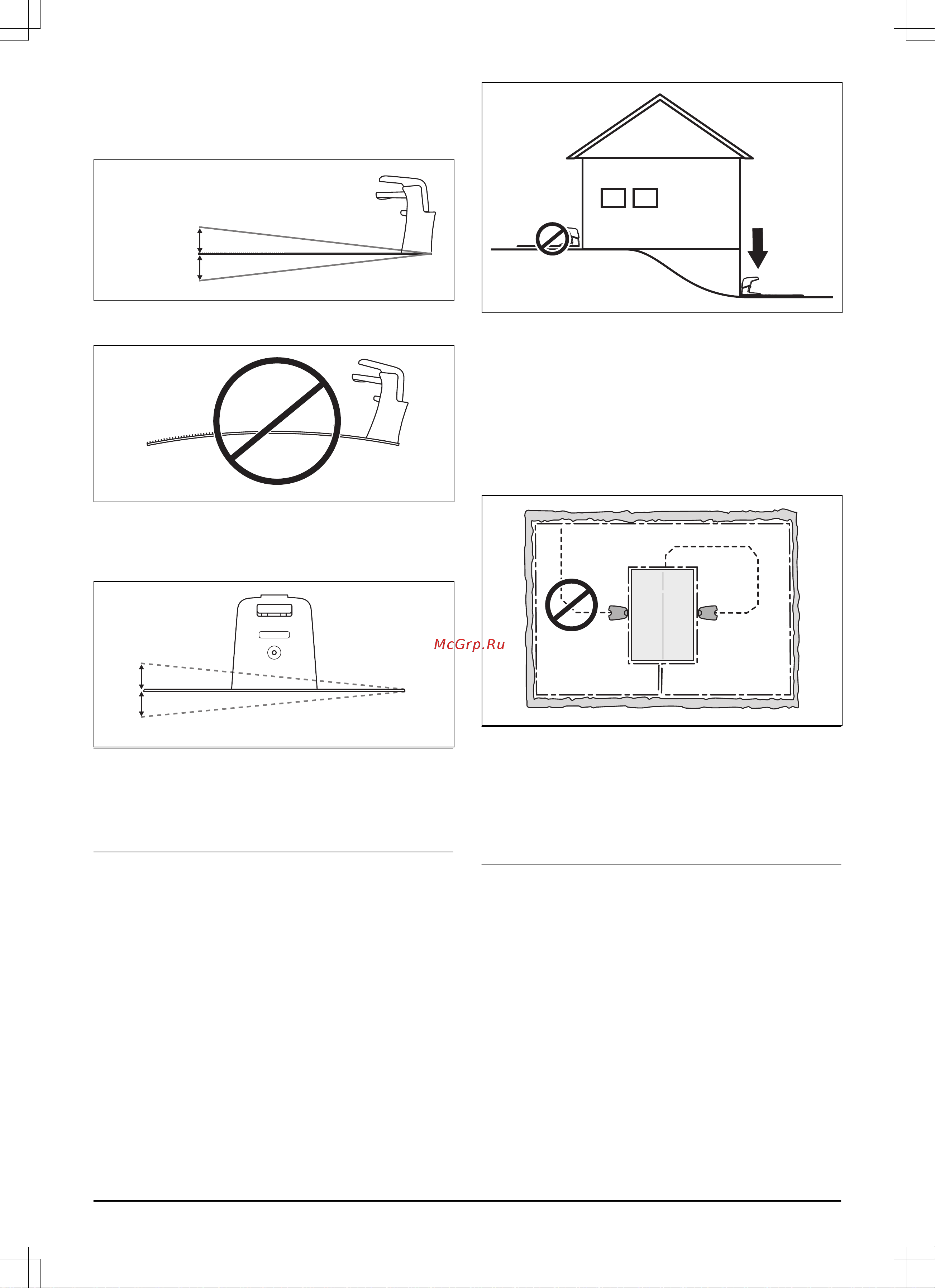

Зарядная станция должна располагаться на ровном
участке газона. Передняя сторона зарядной станции
не может быть выше или ниже задней стороны, как
показано на рисунке ниже.
Max 5 cm/2"
Max 5 cm/2"
Зарядная станция должна располагаться таким
образом, чтобы исключить сгибание ее основания.
Кроме того, важно, чтобы обе стороны зарядной
станции были расположены на одном уровне. В
противном случае газонокосилка-робот не сможет
состыковаться.
Max +/- 2 cm / 0.06 ft
Примечание: Расположите зарядную станцию на
ровной поверхности, чтобы обеспечить оптимальные
условия для стыковки газонокосилки-робота. Крайне
важно, чтобы зарядная пластина не сгибалась и не
приподнималась ни с одной стороны.
Если установка производится в рабочей зоне с
крутым уклоном, зарядная станция должна быть
помещена в нижней части склона. Благодаря этому
газонокосилка-робот легче следует по
направляющему проводу к зарядной станции.
Запрещается располагать зарядную станцию на
участке земли, отделенном от остальной рабочей
зоны, т.к. при этом затрудняется прокладка
направляющего провода оптимальным образом.
Если зарядную станцию все же необходимо
разместить на отдельном участке, направляющий
провод также необходимо проложить к этому
отдельному участку. Дополнительные сведения об
отделенных от остальной рабочей зоны участках см.
в разделе
Границы внутри рабочей зоны на стр. 18
.
Примечание: Правильное положение зарядной
станции и направляющего провода имеет большое
значение для возможности стыковки газонокосилки-
робота. Дополнительную информацию см. в
разделах
Прокладка ограничительного провода к
зарядной станции на стр. 20
и
Прокладка
направляющего провода на стр. 22
.
3.3.2 Подключение источника питания
При планировании места для размещения источника
питания примите во внимание следующее:
• Близость к зарядной станции
• Защита от дождя
• Защита от прямых солнечных лучей
Источник питания должен быть размещен в хорошо
проветриваемом месте, оснащенном крышей. Если
источник питания подсоединен к внешней
электрической розетке, расположенной вне
помещения, то это должна быть розетка
специального типа, использование которой вне
помещений разрешено. Рекомендуется при
подключении источника питания к штепсельной
розетке включить в цепь питания автоматический
14 - Установка 367 - 004 - 16.02.2018
