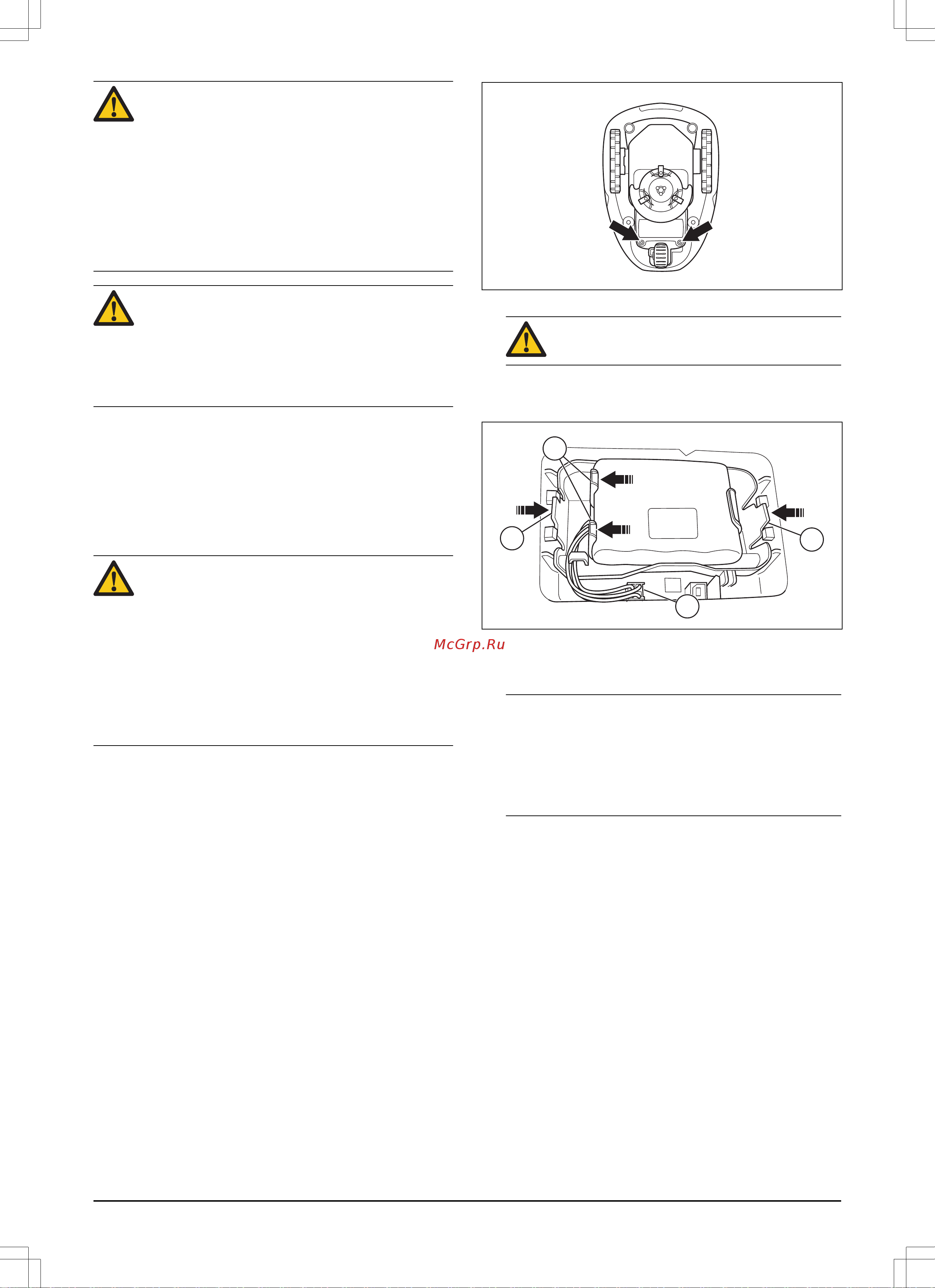

Gardena 15002-32.000.00 [46/68] Замена аккумулятора
![Gardena 15002-32.000.00 [46/68] Замена аккумулятора](/views2/1391843/page46/bg2e.png)
ПРЕДУПРЕЖДЕНИЕ: Заряжайте
газонокосилку-робот только в зарядной
станции, предназначенной для зарядки
данной газонокосилки. Неправильная
эксплуатация может привести к поражению
электрическим током, перегреву или утечке
коррозийной жидкости из аккумулятора. В
случае утечки электролита смойте его водой;
при контакте с глазами или другими частями
тела обратитесь за медицинской помощью.
ВНИМАНИЕ: Перед помещением
аккумулятора на хранение в зимний период
следует полностью его зарядить. Если
аккумулятор заряжен не полностью, он
может повредиться и в некоторых случаях
стать непригодным.
Если время работы газонокосилки-робота между
зарядками сократилось по сравнению со
стандартным, это означает, что срок службы
аккумулятора подходит к концу, и его необходимо
заменить. Если газонокосилка-робот качественно
подстригает газон, аккумулятор в порядке.
5.5.1 Замена аккумулятора
ПРЕДУПРЕЖДЕНИЕ: Используйте только
оригинальные аккумуляторы,
рекомендованные производителем
оборудования. При использовании других
аккумуляторов безопасная эксплуатация
изделия не может быть гарантирована.
Запрещается использовать одноразовые
аккумуляторы. При снятии аккумулятора
следует отключить оборудование от
питающей сети.
1. Нажимайте кнопку ВКЛ./ВЫКЛ. в течение 3
секунд, чтобы выключить газонокосилку-робот.
2. Проверьте, чтобы кнопка ВКЛ./ВЫКЛ. не
светилась.
3. Установите высоту стрижки на минимальное
значение МИН (2).
4. Переверните газонокосилку-робот колесами
вверх. Чтобы не поцарапать корпус и крышку
дисплея, поместите газонокосилку-робот на
мягкую и чистую поверхность.
5. Очистите поверхность вокруг крышки
аккумулятора.
6. Отверните винты (Torx 20) крышки аккумулятора
и снимите крышку.
7. Откройте защелку разъема и потяните его вверх.
ВНИМАНИЕ: Не тяните за сами кабели.
8. Откройте защелку держателя аккумулятора и
вытащите его (вместе с аккумулятором) из
газонокосилки-робота.
Th
i
s
side down
7
7
8
6
9. Откройте защелку аккумулятора и извлеките его
из держателя.
10. Установите в держатель новый аккумулятор.
Примечание: При установке аккумулятора
наклейка "This side down" (Этой стороной вниз)
должна смотреть вверх. Наклейка "This side
down" (Этой стороной вниз) означает, что эта
сторона будет обращена вниз, когда
газонокосилка-робот будет стоять на колесах.
11. Установите держатель аккумулятора (вместе с
аккумулятором) в газонокосилку-робот.
12. Подсоедините кабель
13. Установите крышку аккумулятора, не зажимая
кабели. Если вы заметили, что уплотнение
крышки аккумулятора повреждено, необходимо
полностью заменить крышку аккумулятора.
14. Осторожно затяните четыре винта (Torx 20)
крепления крышки аккумулятора крест-накрест.
5.6 Техническое обслуживание в зимний
период
Перед помещением на хранение зимой отправьте
газонокосилку-робот местному представителю
GARDENA для проведения сервисного
обслуживания. Регулярное обслуживание в зимний
период позволит сохранить газонокосилку в
надлежащем состоянии и исключить поломки в
новом сезоне.
46 - Техническое обслуживание 367 - 004 - 16.02.2018
