Gardena 15002-32.000.00 [23/68] Проверка установки
![Gardena 15002-32.000.00 [23/68] Проверка установки](/views2/1391843/page23/bg17.png)

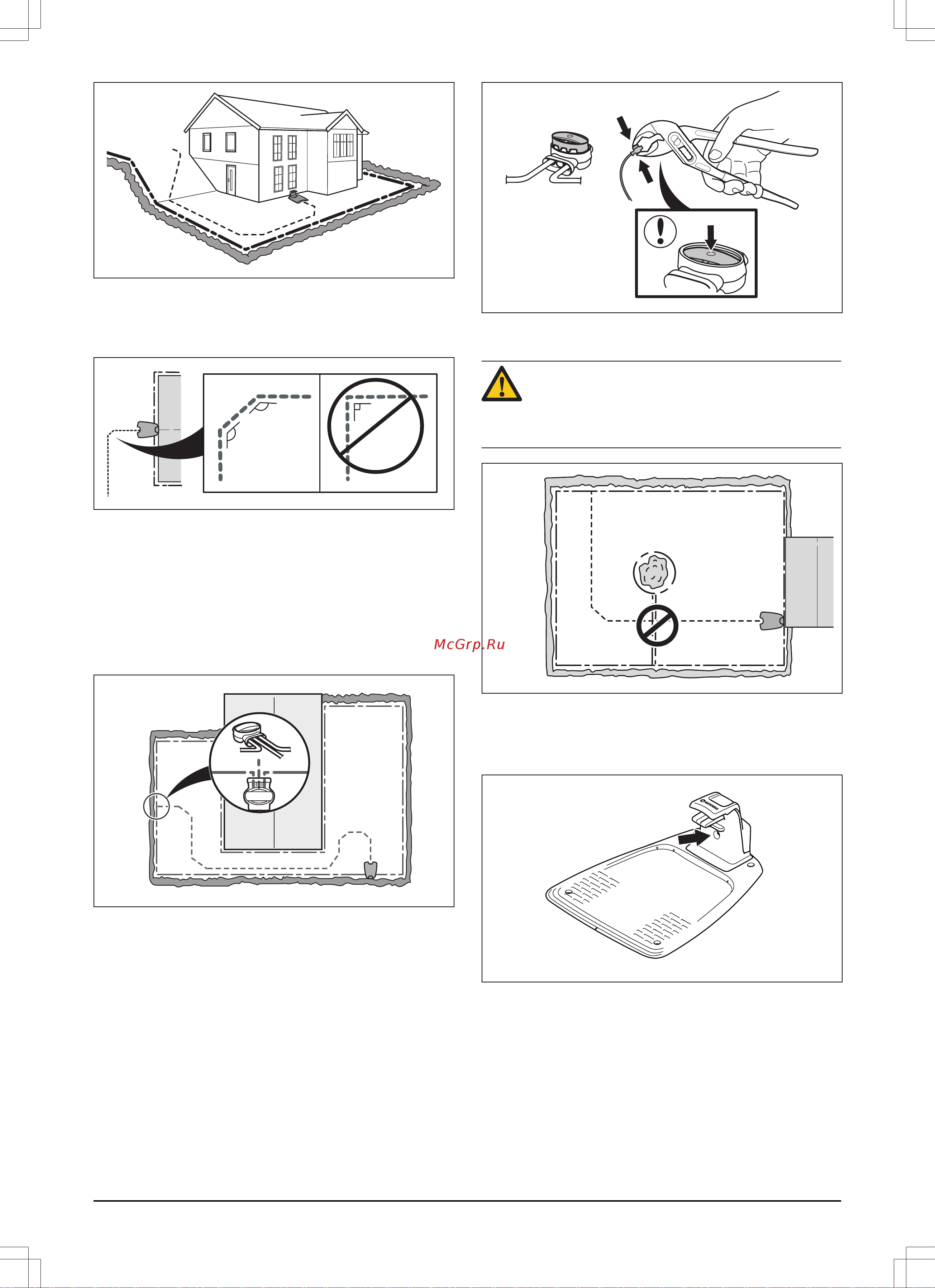

Не создавайте при прокладывании провода
острых углов. Это затруднит газонокосилке-
роботу следование за направляющим
проводом.
135º
135º
90º
5. Проведите направляющий провод к точке на
ограничительном контуре, к которой должен быть
подсоединен направляющий провод.
6. Обрежьте ограничительный провод с помощью
кусачек. Подсоединить направляющий провод
будет проще, если на ограничительном проводе
была подготовлена петля, как описано в
предыдущем пункте. См. раздел
Прокладка
ограничительного провода на стр. 20
.
7. Соедините направляющий и ограничительный
провода с помощью соединителя:
a) Вставьте ограничительный провод и
направляющий провод в соединитель.
Убедитесь, что провода полностью
вставлены в соединитель таким образом,
чтобы концы были видны через прозрачную
часть с другой стороны соединителя.
b) Используйте клещи, чтобы полностью
вдавить кнопку на соединителе. Не имеет
значения, какие отверстия используются для
подключения каждого провода.
8. Закрепите соединение с помощью колышков или
закопайте его в землю.
ВНИМАНИЕ: Направляющий провод не
должен пересекаться с ограничительным
проводом, например, проложенным к
отделенному участку.
3.8 Проверка установки
Проверьте сигнал контура по свечению
индикаторной лампы на зарядной станции.
См. раздел
Индикаторная лампа зарядной станции
на стр. 54
, если лампа не горит ровным или
мигающим зеленым светом.
3.9 Первый запуск и калибровка
направляющего провода
3.9.1 Первый запуск
При первом включении газонокосилки-робота
(кнопка ВКЛ./ВЫКЛ.) необходимо выполнить
367 - 004 - 16.02.2018 Установка - 23
