7. Снизу столешницы наденьте на резьбовой
хвостовик малую резиновую прокладку (11),
пластиковую (12) и металлическую (13) стопор-
ные шайбы и закрепите кран гайкой (14).
8. Наденьте накидную гайку (15) на трубку для
чистой воды (6); вставьте трубку концом сме-
таллической втулкой в резьбовую втулку
крана и наверните накидную гайку до упора.
Проверьте прочность закрепления трубки для
чистой воды – при усилии 8–10 кгс трубка не
должна вытаскиваться.
Установка дренажного хомута
Устанавливать хомут (17) рекомендуется на слив
раковины (мойки) перед сифоном (дренажный
ВНИМАНИЕ! Перед установкой OSMO Pro
необходимо замерить давление в водо-
проводе и, в случае если оно превышает
0,63МПа (6,5 ат), поставить регулятор дав-
ления с функцией работы в безрасходном
режиме (регулятор давления в комплект по-
ставки не входит, приобретается отдельно).
ВНИМАНИЕ! Для подключения OSMO Pro
рекомендуется обратиться в сервисную
служ бу компании «Аквафор» или региональ-
ных дилеров компании «Аквафор».
Установка OSMO PRO
1. Для установки потребуются: дрель, сверла
7 мм и 12 мм, разводной ключ, отвертка,
трубчатый ключ на 14 мм.
2. Определите удобные места расположения
крана для чистой воды, рабочего блока,
накопительного бака, места установки
узла подключения к водопроводу и дре-
нажного хомута.
Рабочий блок закрепите так, чтобы расстоя-
ние между нижней точкой модулей и полом
было не менее 5 см. Это необходимо для
удобства замены фильтрующих модулей.
Обратите внимание на то, чтобы соедини-
тельные трубки проходили свободно, без
изломов. Свободные участки трубок сле-
дует закрепить так, чтобы их нельзя было
повредить или выдернуть из соединений
посторонними предметами.
OSMO Pro должен быть отдален от источ-
ников тепла (посудомоечных и стиральных
машин, кухонных плит, бойлеров, труб го-
рячего водоснабжения и т.д.) или изоли ро-
ван от них.
Установка крана
для чистой воды
3. Перекройте магистраль холодной воды
и сбросьте давление, открыв смеситель.
4. Убедитесь в наличии уплотнительной про-
кладки в накидной гайке (15) узла подклю-
чения (23);
5. Просверлите в мойке (столешнице) отвер-
стие диаметром 12 мм.
6. Наденьте на резьбовой хвостовик (8) кра-
на декоративную подставку (9), большую
резиновую прокладку (10) и вставьте кран
в отверстие мойки.

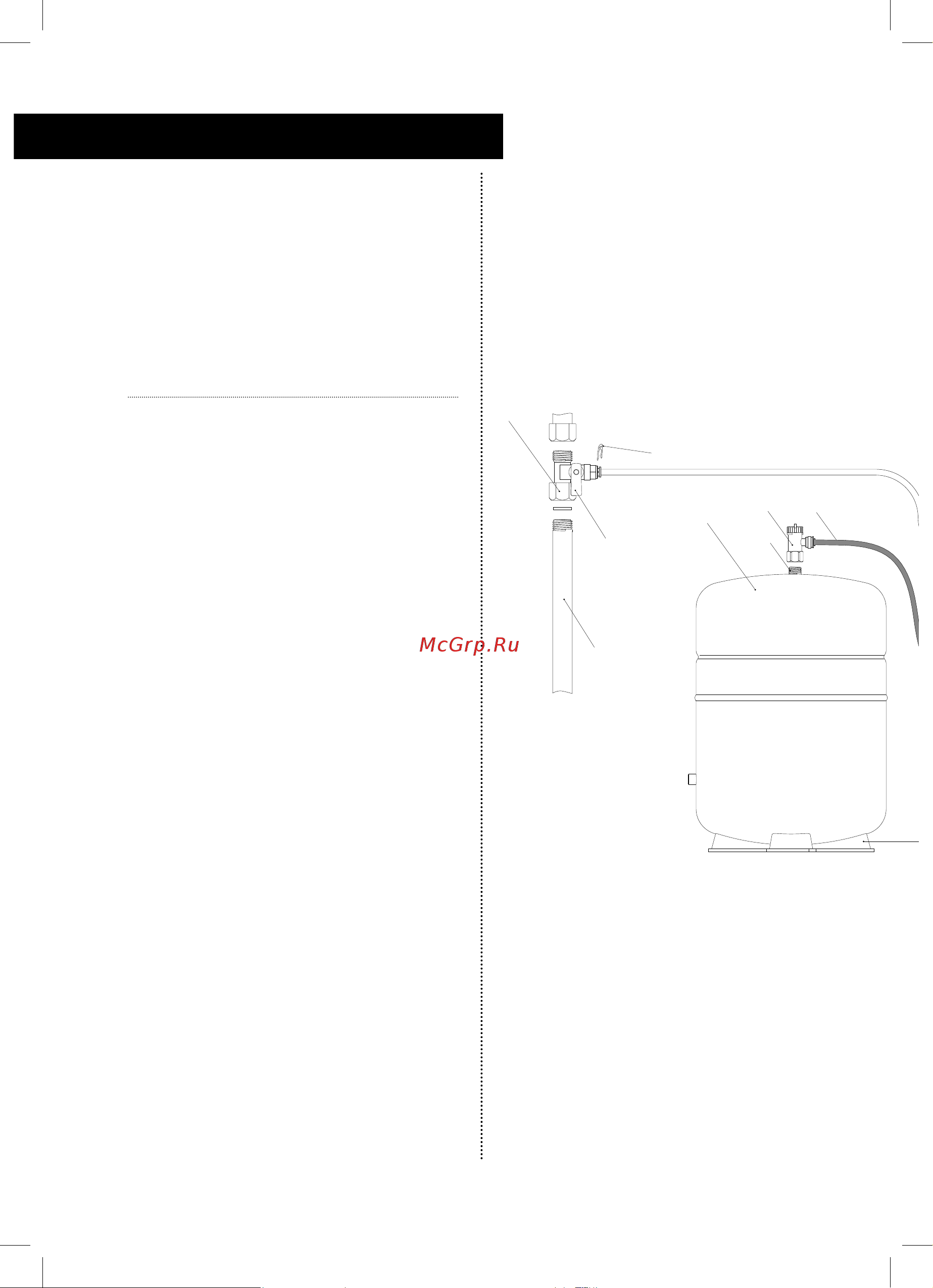

Схема установки водоочистителя
20
22
19
23
7
9
10
8
11
12
13
14
15
18
1
24
26
26
26
16
17
2 3 4
6
25
Положение
«кран закрыт»
Водопровод
холодного
водоснабжения
21
1. Блок коллекторов
2. Блок водоподготовки
3. Блок обратного осмоса
4. Блок кондиционирования
5. Выходной штуцер
6. Соединительная трубка (синего
цвета) с конической втулкой
7. Кран чистой воды
8. Резьбовой хвостовик
9. Декоративная подставка
10. Прокладка резиновая большая
11. Прокладка резиновая малая
12. Пластиковая стопорная шайба
