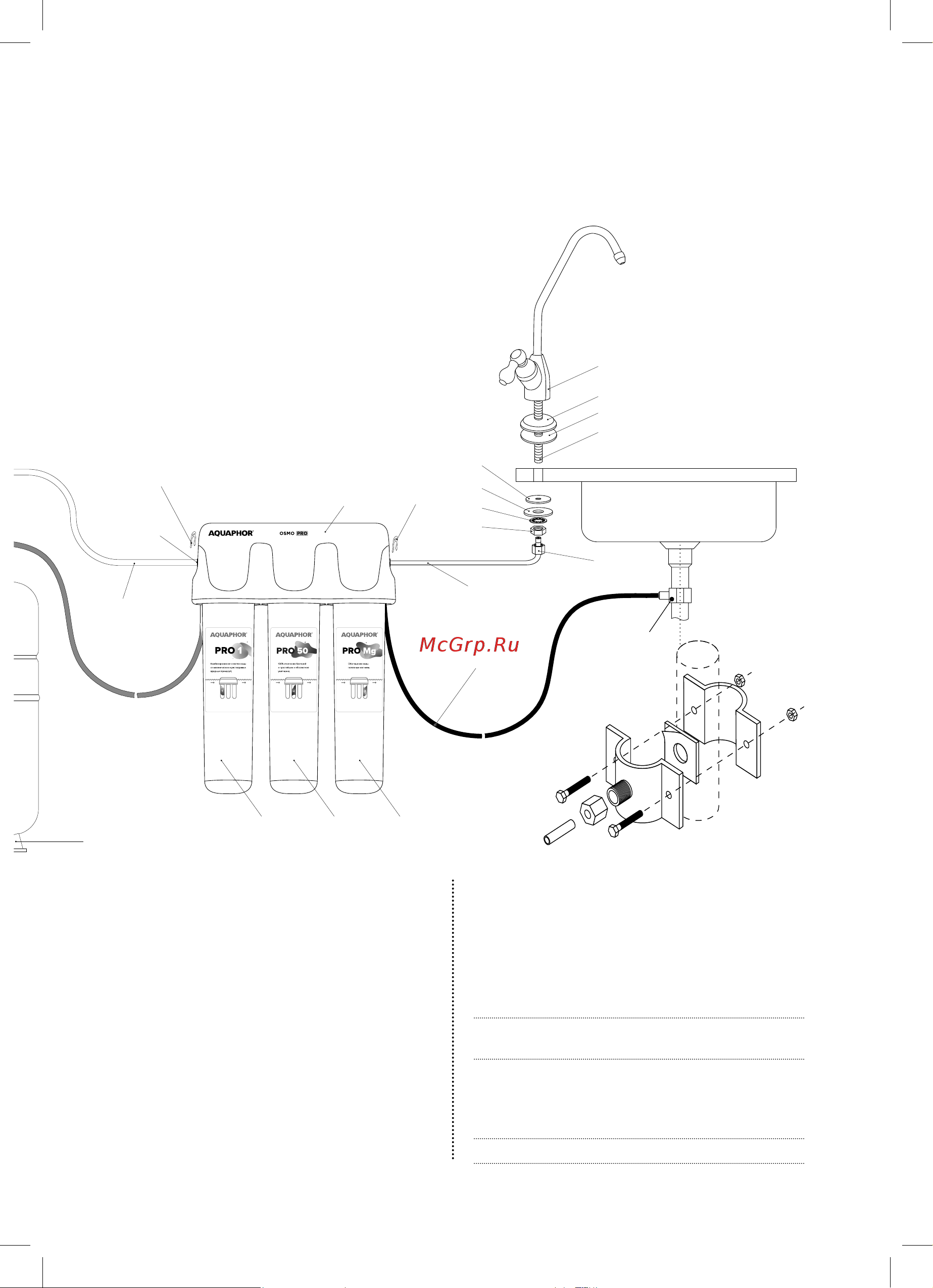

Схема установки водоочистителя
хомут подходит к большинству сливных труб
диаметром около 40 мм).
9. Снимите с прокладки защитную пленку.
Приклейте уплотнительную прокладку
свнутренней стороны хомута, так чтобы от-
верстие в прокладке совпало с отверстием
в штуцере хомута.
10. Установите хомут на трубу и затем затяните
болты. Болты следует затягивать равномер-
но, чтобы две части хомута располагались
параллельно.
11. Сквозь штуцер хомута просверлите отвер-
стие диаметром 7 мм. На свободный конец
дренажной трубки (16) на деньте пласти-
ковую гайку и, вставив трубку вдренаж-
ный хомут на 20–30 мм, наверните гайку
на штуцер.
Установка
накопительного бака
12. Выньте бак (19) из упаковки и установите
его на подставку (18).
ВНИМАНИЕ! Необходимо найти положение,
при котором бак устойчив.
13. Накрутите кран (20) на штуцер (21), на-
ходящийся в верхней части бака. При
необходимости уплотните соединение,
используя ленту ФУМ.
ВНИМАНИЕ! Не допускайте падения бака.
20
22
19
23
7
9
10
8
11
12
13
14
15
18
1
24
26
26
26
16
17
2 3 4
6
25
Положение
«кран закрыт»
Водопровод
холодного
водоснабжения
21
1. Блок коллекторов
2. Блок водоподготовки
3. Блок обратного осмоса
4. Блок кондиционирования
5. Выходной штуцер
6. Соединительная трубка (синего
цвета) с конической втулкой
7. Кран чистой воды
8. Резьбовой хвостовик
9. Декоративная подставка
10. Прокладка резиновая большая
11. Прокладка резиновая малая
12. Пластиковая стопорная шайба
13. Металлическая стопорная шайба
14. Крепежная гайка
15. Накидная гайка
16. Дренажная трубка (черного цвета)
17. Дренажный хомут
18. Подставка для накопительного бака
19. Накопительный бак
20. Кран накопительного бака
21. Штуцер для подключения накопи-
тельного бака
22. Трубка накопительного бака
(синего цвета)
23. Узел подключения
24. Соединительная трубка узла
подключения (красного цвета)
25. Входной штуцер
26. Стопорные
клипсы
