Установка узла подключения
ВНИМАНИЕ! Торец трубопровода, к которому
присоединяется узел подключения, должен
быть плоским. При затягивании накидной гай-
ки нельзя прилагать значительные усилия.
Несоблюдение этих требований приведет
кповреждению уплотнительной прокладки.
14. Между водопроводом холодной воды
исоединительной трубкой (24) установите
узел подключения (23), как показано на
Схеме установки водоочистителя. При
необходимости для уплотнения наружной
резьбы узла подключения используйте
ленту ФУМ.
15. Подсоедините подводящую трубку (24).
См. раздел «Соединительные трубки».
16. Перекройте узел подключения (поло-
жение «Кран закрыт») и, включив воду,
убедитесь в герметичности соединений
(отсутствии протечек).
17. Соберите водоочиститель, установив
модули в блок коллекторов (см. раздел
«Установка модулей»). Порядок установки
модулей показан на «Схеме установки
водоочистителя».
Соединительные трубки
Подсоедините входящие в комплект OSMO
Pro трубки в соответствии со «Схемой уста-
новки водоочистителя».
Красная трубка (24) – от узла подключения
(23) к входному штуцеру (25) блока коллек-
торов (1).
Черная трубка (16) – от блока коллекторов (1)
к дренажному хомуту (17).
Синяя трубка c запрессованной латунной втул-
кой (6) – от выходного штуцера (5) блока кон-
диционирования (4) к крану чистой воды (7).
Синяя трубка накопительного бака (22) – от
блока коллекторов (1) к крану накопительно-
го бака (20).

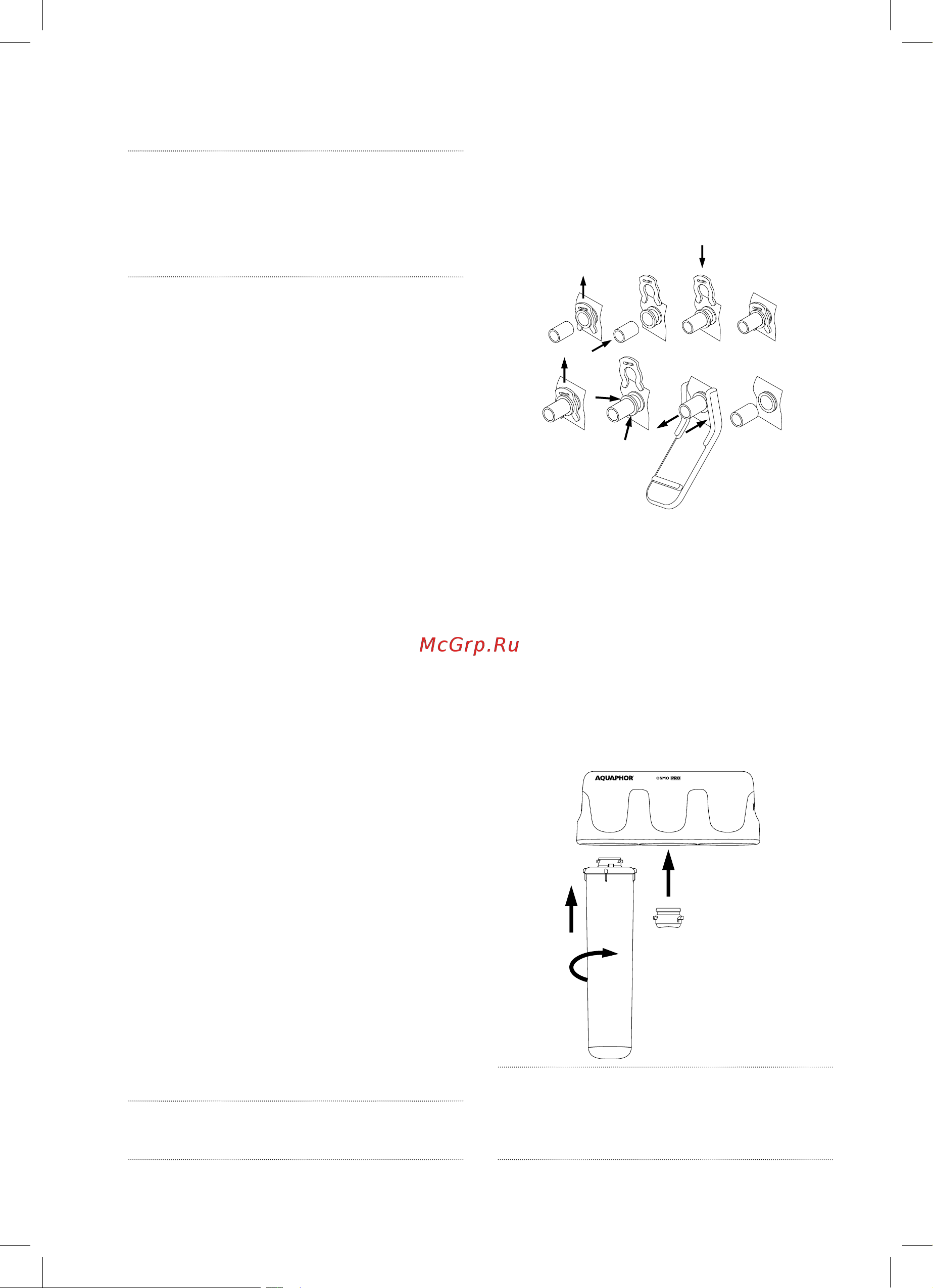

Как подсоединять трубки
Вытащите из-под пластиковой втулки стопор-
ную клипсу, вставьте предварительно смо-
ченный водой конец трубки во втулку шту-
цера до упора на глубину примерно 15 мм
иустановите клипсу на место.
ВНИМАНИЕ! Проверьте прочность закрепле-
ния трубки – при усилии 8–10 кгс трубка не
должна вытаскиваться.
Как отсоединять трубки
Вытащите из-под пластиковой втулки стопор-
ную клипсу и, нажав на торец пластиковой
втулки ключом (входит в комплект водоочи-
стителя), вытяните трубку.
Установка модулей
Для установки фильтрующего модуля:
• снимите с модуля защитную пленку;
• убедитесь, что внутренние поверхности
подсоединительного фланца модуля чи-
стые (отсутствует угольная пыль и т.п.);
при необходимости промойте фланец под
струей воды;
• вставьте модуль в коллектор до упора
и,слегка надавливая, поверните по часо-
вой стрелке до щелчка.
ПРИМЕЧАНИЕ. На этом этапе устанавливать
мембранный модуль не нужно. Для проведе-
ния промывки фильтра ввинтите в среднее
гнездо коллектора промывочную заглушку.
