Сварог DRAGON 3.0 [4/53] Фиксаторы стойки виброопоры
![Сварог DRAGON 3.0 [4/53] Фиксаторы стойки виброопоры](/views2/1880872/page4/bg4.png)
4
Фиксаторы стойки
Виброопоры
Винты крепления
опор и поперечин
М8х40
М8х80
Программное
обеспечение
FastCAM
и USB flash disk
Кабель
заземления
станка
Запасное сопло для
газового резака

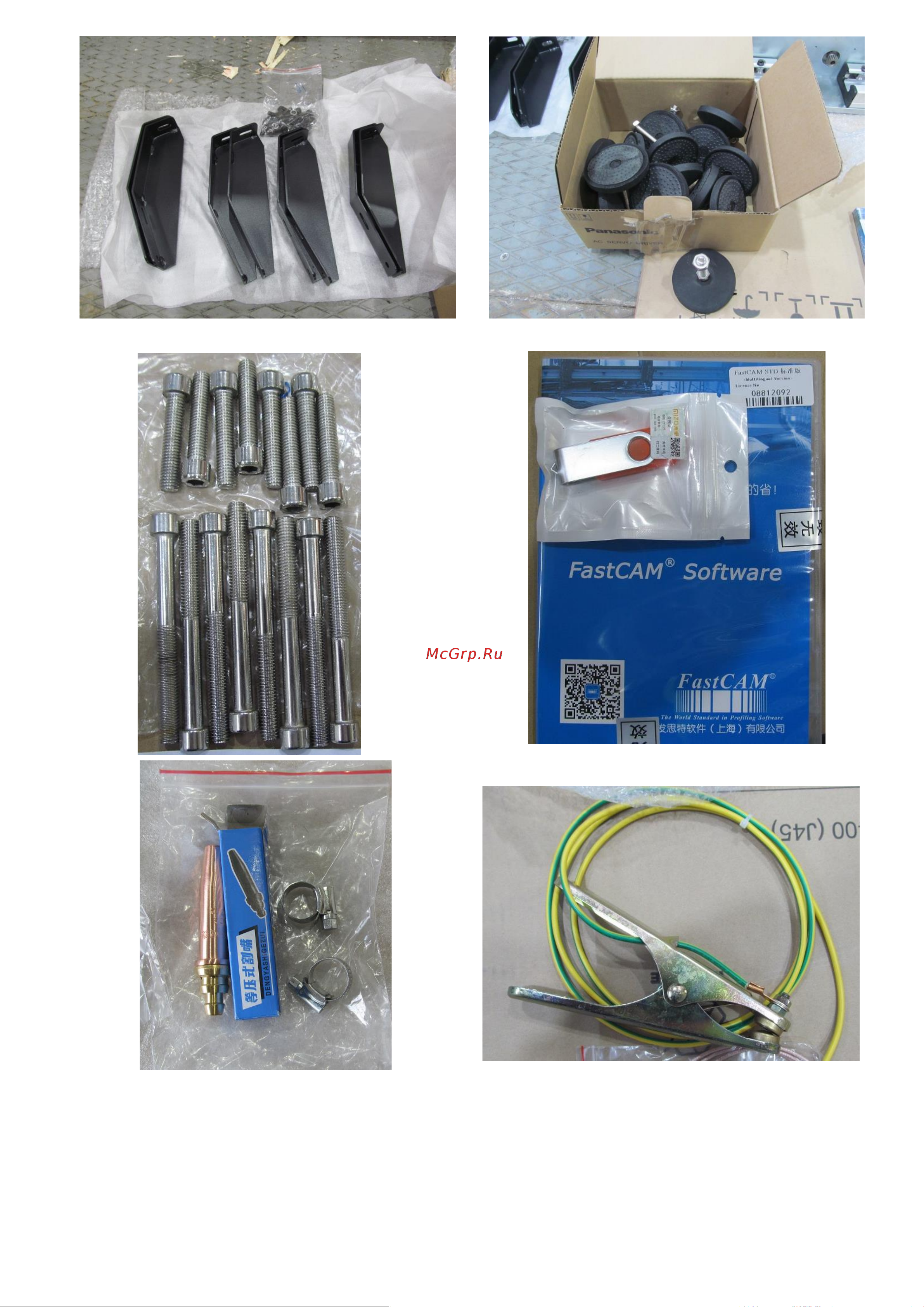

Рис.5 - Комплектующие станка. Фиксаторы стойки. Виброопоры. Винты крепления опор. Программное
обеспечение FastCAM и USB flash disk. Запасное сопло для газового резака. Хомуты. Кабель заземления
станка.
